Q: Fejlfinding af trykfald i FRL-kombinationer: Analyse af tilstopning af filterelementer og dimensionering af reguleringsventiler.

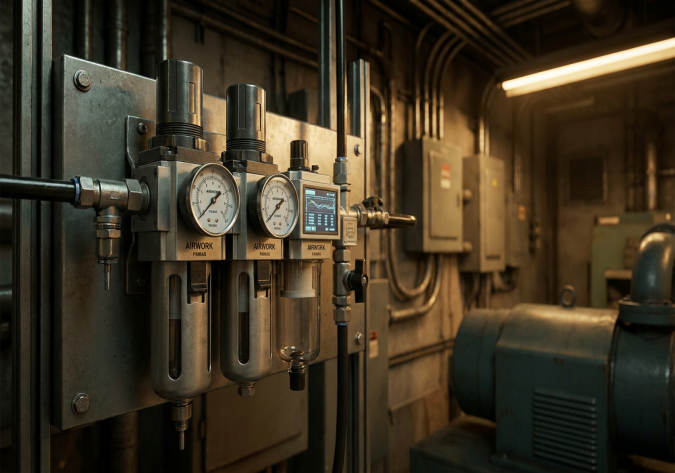

I et industrielt pneumatiske system er konstant driftstryk livsbåndet for automatiserede produktionslinjer. Når pneumatiske aktuatorer begynder at udvide sig trægt, eller når pneumatiske spændeværktøjer ikke længere kan holde dele sikkert fast, skyldes det ofte et betydeligt trykfald over Filter-, Regulator- og Smørepunkt (FRL)-kombinationsenheden. Et trykfald, eller delta P, er forskellen i lufttryk mellem indgangen og udgangen af FRL-assemblyet under dynamiske strømforhold.

Selvom et mindre trykfald er matematisk uundgåeligt på grund af intern friktion, medfører et overdrevent trykfald en alvorlig nedgang i systemets effektivitet. Det tvinger luftkompressoren til at arbejde hårdere og forbruge unødigt meget elektrisk energi for at kompensere for tabet nedstrøms. For vedligeholdelsesingeniører og facilitychefer kræver fejlfinding af disse trykfald en systematisk analyse af to hovedfaktorer: tilstopning af filterelementer og forkert dimensionering af regulatorer. Denne artikel giver en omfattende ingeniørguide til diagnose og løsning af disse to problemer.

Virkningsgraden af trykfald på fabriksdriften

Mange facilitychefer forsøger at løse nedstrøms hastighedsproblemer ved blot at øge kompressortrykket dette er en meget ineffektiv og dyr fejl. Hver stigning på 1 bar i kompressorens udløbspres er knyttet til en stigning på ca. 7 pct. i facilitetens energiomkostninger. Desuden medfører overtryk i systemet accelereret slid på tætninger, slanger og pneumatiske cylindre, hvilket fører til for tidlig svigt.

I stedet er fejlsøgning på FRL-kombinationsenheden den rigtige fremgangsmåde. Når dynamisk strømning starter, vil en FRL med høj intern modstand vise et pludseligt, massivt fald på manometeret, hvilket begrænser strømningshastigheden til maskineri nedstrøms og dermed forhindrer optimal hastighed og drejningsmoment.

Faktor 1: Analyse af filterelementets tilstoppelse

Luftfilteret er den første komponent i enhver FRL-kombination. Dets opgave er at fange rust, skala og partikler. Imidlertid bliver filterelementet, mens det udfører sin funktion, uundgåeligt en flaskehals.

Filterelementets levetid

Standard pneumatiske filtre anvender sinteret bronze, polyethylen eller fiberfiltre. Disse filtre har en porøs struktur, der tillader luftmolekyler at passere igennem, mens faste forureninger fanges. I løbet af uger med kontinuerlig drift akkumuleres de fangete forureninger på filtrets ydre overflade og danner en filterkage. Selvom denne kage kan forbedre filtreringsgraden lidt i starten, begrænser den hurtigt den åbne strømningsareal.

Sådan diagnosticeres et tilstoppet filterelement

For at afgøre, om et filterelement er tilstoppet uden at adskille FRL-enheden fuldstændigt, skal du følge disse diagnostiske trin:

• Tjek trykforskellen: Installer trykmålere umiddelbart før og efter FRL-enheden. Mål trykket under statiske forhold (ingen luftstrøm) og derefter under dynamiske forhold (når maskinen kører ved fuld kapacitet).
• Delta P-reglen: Et helt nyt, rent filterelement skal vise et trykfald på højst 0,1–0,15 bar under normale strømningsforhold. Hvis det dynamiske trykfald alene over filtertrinnet overstiger 0,35–0,5 bar, er elementet alvorligt tilstoppet og skal udskiftes øjeblikkeligt.
• Visuel inspektion: Sinterede bronzeelementer bliver mørkere fra deres naturlige gyldne/brunlige farve til en mørkebrun eller sort farve, når de fyldes med faste partikler og olieslam.

For at undgå uventet tilstoppelse skal der iværksættes en forebyggende vedligeholdelsesplan. Filterelementer skal inspiceres og rengøres (ved at blæse komprimeret luft fra indersiden mod ydersiden) hver 3.–6. måned og udskiftes årligt i standard industrielle miljøer.

Faktor 2: Regulatorstørrelse og gennemstrømningskoefficienten (Cv)

Hvis filterelementet er rent, men trykfaldet vedvarende opstår, når maskinen kører igennem en cyklus, ligger problemet sandsynligvis i regulatorens dimensionering. En almindelig og kostbar fejl i B2B-indkøb er at købe en regulator udelukkende ud fra størrelsen af de eksisterende rørtråde (f.eks. at købe en halvtommers regulator, fordi tilførselslangen er halvtommers).

Dimensionering efter portstørrelse versus dimensionering efter strømningskoefficient

Portstørrelse er en dårlig indikator for strømningskapacitet. To forskellige halvtommersregulatorer kan have meget forskellige interne geometrier og strømningskapaciteter. For at dimensionere en regulator korrekt skal ingeniører analysere strømningskoefficienten (Cv) eller den angivne strømningskapacitet i liter pr. minut (L/min).

• Strømningskoefficienten (Cv) angiver luftmængden, der kan strømme gennem regulatoren ved et bestemt trykfald. En regulator med en lav Cv-værdi vil fungere som en betydelig indsnævring, når der kræves høj strømningshastighed, hvilket medfører et alvorligt trykfald nedstrøms.
• Dynamisk vs. statisk tryk: En regulator kan vise et perfekt tryk på 6 bar på manometeret, når systemet er i hvile. Hvis regulatoren imidlertid er for lille, falder trykket kraftigt, så snart en stor cylinder udvides, fordi den indre ventilåbning ikke kan lede tilstrækkeligt volumen hurtigt nok.

Tilpasningsberegningsskema til B2B-indkøb

For at vælge den rigtige regulatorstørrelse til din anvendelse skal du definere:

• Indgangstryk: Trykket fra hovedkompressortilførslen.
• Krævet udgangstryk: Det specifikke tryk, som maskineriet kræver.
• Maksimal strømningsbehov: Den maksimale strømningshastighed, der kræves under maskinens tungeste cyklus – ikke blot gennemsnitsstrømningen.
• Tilladt trykfald: Det maksimale acceptable ΔP (helst ikke mere end 0,3 bar over regulatoren).

Brug fabrikantens strømningskurver (f.eks. de kurver, der er leveret til AIRWORK-serien af JZPNU), og find din krævede strømningshastighed på den vandrette akse samt ind-/udgangstrykket på kurverne. Hvis din maksimale strømningshastighed falder inden for den stejle nedadgående del af kurven, er regulatoren for lille, og du skal vælge en større FRL-model.

Dynamisk fejlfindingssguide til vedligeholdelseshold

Når en maskine oplever tryktab, følg denne fejlfindingssekvens:

• Trin 1: Sørg for, at indgangstrykket til FRL’en forbliver stabilt under maskinens cyklus. Hvis indgangstrykket falder, ligger problemet opstrøms (f.eks. en tilstoppet hovedledning, for mange maskiner på én gren eller en for lille kompressor).
• Trin 2: Rengør eller udskift filterelementet i FRL’en. Dette er den mest almindelige og omkostningseffektive løsning.
• Trin 3: Kontroller regulatorens pilot- og afløbsåbninger. Hvis de er tilstoppet med snavs eller olie, kan regulatoren ikke reagere hurtigt nok på dynamiske strømningsændringer, hvilket fører til forsinkelse og tryktab.
• Trin 4: Kontroller smørepumpen. Hvis smørepumpen udleder for meget olie, kan den overskydende olie strømme tilbage ind i regulatorens selvudlignende mekanisme og forårsage intern beskadigelse samt strømningsbegrænsning.

Konklusion: Den rigtige dimensionering med AIRWORK

Ved JZPNU udvikler vi vores modulære FRL-enheder fra mærket AIRWORK med stærkt optimerede interne strømningsveje. Denne ingeniørtilgang sikrer ekstraordinært høje strømningskoefficienter i forhold til deres fysiske størrelse, hvilket minimerer de indledende trykfald. Ved at kombinere AIRWORKs højstrømmende reguleringsventiler med en proaktiv skifteplan for filterelementer kan vedligeholdelsesingeniører garantere konstant og stabil driftstryk, maksimere værktøjernes levetid og betydeligt reducere fabrikkens energiforbrug.
