Q: Hvorfor er 0,01-mikroners «submikron»-filtrering afgørende for pneumatisk spraymaling og anvendelser i rene rum?

Standard industrielle pneumatiske systemer er generelt designet til at fungere med luft, der er filtreret til 40 mikron eller 5 mikron. Selvom dette filtreringsniveau er fuldt ud tilstrækkeligt til at beskytte robuste mekaniske komponenter som tunge luftcylindre og retningsservostyringsventiler mod støv og rørskorper, er det helt utilstrækkeligt til højfølsomme anvendelser. Når komprimeret luft anvendes i pneumatisk spraymaling eller sterile rene rum, stiger kravene til luftrensning kraftigt.

I disse højtstående områder kan endda mikroskopiske forureninger – herunder væskevand-aerosoler på under én mikrometer, olie-dampe og ultrafine støvpartikler – medføre omfattende produktfejl og systemnedbrud. Derfor er et koalescerende filter med en filtreringsgrad på 0,01 mikrometer ikke blot en valgfri opgradering, men en absolut driftsmæssig nødvendighed. Denne tekniske analyse undersøger den kritiske fysik, standardkonfigurationerne og anvendelseskravene, der gør filtrering på 0,01 mikrometer uundværlig inden for disse avancerede industrier.

Truslens anatomi: Hvad findes der i komprimeret luft?

For at forstå behovet for filtrering på 0,01 mikrometer skal vi analysere de forureninger, der forekommer i almindelig komprimeret luft. Når en kompressor suger omgivende luft ind, koncentrerer den tusindvis af mikroskopiske partikler. Desuden introducerer oliesmørrede kompressorer smørelie-aerosoler og flydende dampe direkte i luftstrømmen.

Ved 5 mikrometer er partikler usynlige for det blotte øje, men i præcisionsmiljøer er de kolossale. De mest skadelige forureninger er dem, der måler under 1 mikrometer, og som typisk består af:

• Væskeolieaerosoler: Mikroskopiske olie dråber, der medføres fra kompressorens krummeskab.
• Submikron faste partikler: Miljøforurening i form af sod, atmosfærisk støv og små metal-slidpartikler fra kompressoren.
• Vandaerosoler: Ultrafine fugtdråber, der er gået udenom almindelige vandskilere.

Anvendelse Fokus 1: Pneumatisk spraylakning og finish

I bilindustrien, luft- og rumfartsindustrien samt fremstillingen af højtkvalitets møbler er pneumatisk spraylakning den almindelige metode til at opnå en fejlfri finish. Den komprimerede luft fungerer som drivgas til at atomisere væskefarven og overføre den på substratet. Hvis denne drivluft indeholder endda spor af olie eller vand, er konsekvenserne øjeblikkelige og dyre:

• Fisheye-fænomenet: Olie har en langt lavere overfladespænding end moderne vandbaserede eller opløsningsbaserede lakker. Når en mikroskopisk olie dråbe lander på lakoverfladen, presser den lakken udad og skaber en lille, cirkulær krater, der kaldes en fisheye. Dette ødelægger overfladen og kræver, at hele komponenten slibes ned og lakkeres på ny.
• Blærer og bobler: Hvis væskevandsdråber er fanget under den tørrede lakfilm, vil de til sidst fordampes, når de udsættes for varme eller sol, hvilket får lakken til at danne blærer, bobler og løsne sig over tid.
• Appelsinskal- og teksturfejl: Partikelforurening forstyrrer den glatte strømning og udjævning af laksprøjtet, hvilket resulterer i en ru, ujævn tekstur, der minder om appelsinskal.

Ved at installere et 0,01-mikron submikron koalescerende filter ved indgangen til sprøjteboksen fanger du 99,999 procent af flydende aerosoler og fine faste partikler, hvilket sikrer en spejlblank overflade og eliminerer dyre genarbejdsomkostninger.

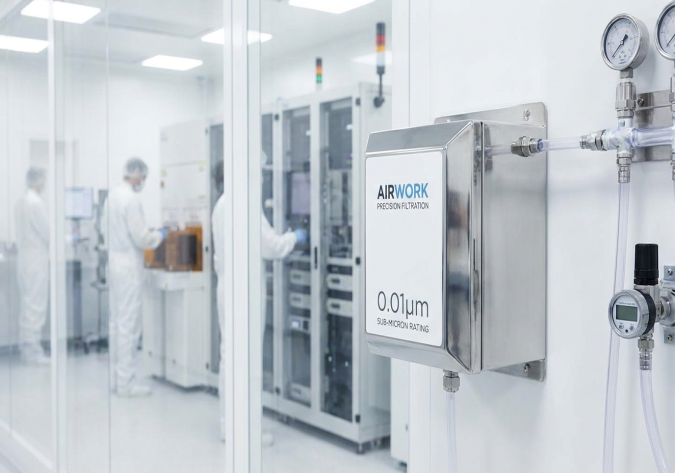

Anvendelsesfokus 2: Renrum til halvledere og farmaceutiske produkter

Renrum, der opererer i henhold til strenge ISO-standarder (f.eks. ISO-klasse 5 eller klasse 6), er designet til at fremstille mikrochips, medicinsk udstyr eller farmaceutiske produkter i en steril miljø. Pneumatiske systemer i disse faciliteter bruges ofte til at styre automatiserede spændeværktøjer, højhastigheds-sorteringsarme og emballeringsudstyr.

I disse sammenhænge kommer al luft, der afgives fra pneumatiske ventiler eller udluftningsåbninger, ind i renrummets atmosfære. Hvis denne luft indeholder olie-dispersionsdamp eller mikroskopiske partikler, vil det:

• Forurene siliciumwafer: I fremstillingen af halvledere kan én enkelt partikel på 0,1 mikrometer forårsage kortslutning i en mikrochip-kreds og gøre en wafer, der koster flere tusinde dollars, ubrugelig.
• Udfordre farmaceutisk sterilitet: Væskeformig olieoverførsel fungerer som et vækstmedium og næringsgrundlag for bakterier og strider mod de strenge FDA- og GMP-sundhedsregler.
• Forstyr præcisionsmontering: Mikroskopiske støvpartikler fastholder sig i de mikroskopiske bevægelige dele af avanceret elektronik, hvilket fører til mekaniske blokeringer og sensorfejl.

Et 0,01-mikron-filter garanterer, at luften, der afgives fra pneumatiske maskiner, er fuldstændig steril og fri for olie-dispersionsdamp, hvilket opretholder renrummets integritet og overholdelse af reguleringskravene.

Sådan fungerer koalescerende filtrering: Fysikken bag fangst af partikler under én mikron

Standard partikelfiltre bruger en barrierebaseret skærm til at fange faste stoffer. Dette er ineffektivt over for olie- og vand-aerosoler, som nemt passerer gennem standard netmasker. Et 0,01-mikron-filter fungerer på princippet om koalescerende filtrering.

Koalescerende filtre anvender en tæt, flerlaget matrix af borosilikatglas-mikrofibre. Når forurenet luft strømmer fra indersiden af filterelementet til ydersiden, fanger tre adskilte fysiske mekanismer partikler under én mikron:

• Direkte påvirkning: Større partikler i luftstrømmen kolliderer direkte med glasfiberne og fastholder sig.
• Interseption ved inertie: Mellemlange partikler, der på grund af deres impuls ikke kan følge luftstrømmens snoede bane rundt om fiberne, glider ind i fiberne og fanges.
• Brownisk diffusion: Ekstremt små partikler (under 0,1 mikron) bevæger sig tilfældigt i en zig-zag-bevægelse som følge af kollisioner med gasmolekyler. Den uforudsigelige bevægelse øger sandsynligheden for, at de kommer i kontakt med en fiber og fastholder sig til den.

Når disse fangede væske dråber samler sig på fiberne, smelter de (koalescerer) sammen til større dråber. Tyngdekraften trækker disse tunge dråber ned til bunden af filterelementet, hvor de samler sig i skålen og fjernes af en automatisk afløbsventil. Den afgående luft er ren, tør og ren.

Betydningen af flertrinsfiltrering: Beskyttelse af dit 0,01-mikron-filter

En almindelig fejl, som facility managers begår, er at installere et 0,01-mikron-kondenseringsfilter direkte i en rå komprimeret luftledning. Da et under-mikron-filter er ekstremt tæt, vil det hurtigt blive tilstoppet af bulkvand, rust og store støvpartikler og svigte inden for få dage eller uger.

For at forhindre hurtige trykfald og maksimere levetiden for dine højeffektive filtre skal du altid anvende en trefases filtreringsopsætning:

• Fase 1: Standard partikelfilter (5 mikron eller 40 mikron): Fjerner bulkvanddråber, store rustpartikler og rørskorper.
• Fase 2: Groft kondenseringsfilter (0,3 mikron eller 1 mikron): Fanger den største del af mellemstore olie- og vanddråber og reducerer belastningen på den sidste fase.
• Fase 3: Højtydende kondenseringsfilter (0,01 mikron): Udfører den endelige polering og fjerner de sidste resterende under-mikron-aerosoler og partikler ned til 0,01 mikron.

Konklusion: Køb af højkvalitetsløsninger fra AIRWORK

I B2B-drift, hvor produktkvalitet og overholdelse af regler er afgørende, er filtrering på sub-mikron-niveau en uundværlig sikkerhedsforanstaltning. Den præmieklasse af koalescerende filtre, der fremstilles af JZPNU under deres flagsskibsmærke AIRWORK, leverer en renseffektivitet på 99,999 procent med lavt trykfald. Ved at kombinere disse højpræcise filtre med en porestørrelse på 0,01 mikrometer med automatiserede mekaniske afløb og korrekt trinningsopstilling kan driftsledere sikre ren komprimeret luft, fejlfri overfladeafslutninger og sterile rengøringsrum.
