प्रश्न: कम गति वाले स्वचालित कार्य प्रवाह में 'सिलेंडर स्टिक-स्लिप' (क्रॉलिंग) प्रभाव का निवारण कैसे करें?

उत्तर: वायुचालित सिलेंडर स्टिक-स्लिप (क्रॉलिंग) के निवारण के लिए पिस्टन सील और सिलेंडर के बीच घर्षण असंतुलन को दूर करना आवश्यक है। सिलेंडर बैरल की दीवार। स्टिक-स्लिप को झटकेदार, टूटी-फूटी या असमान गति के रूप में वर्णित किया जाता है, जब सिलेंडर बहुत कम वेग (आमतौर पर 50 मिलीमीटर प्रति सेकंड से कम) पर काम करता है। यह इसलिए होता है क्योंकि स्थैतिक घर्षण गुणांक, गतिशील घर्षण गुणांक की तुलना में काफी अधिक होता है। पिस्टन चिपक जाता है, दबाव बढ़ता रहता है जब तक कि वह स्थैतिक घर्षण को पार नहीं कर लेता, फिर पिस्टन तेजी से आगे की ओर फिसल जाता है, और फिर से चिपक जाता है। रेंगने की समस्या को दूर करने के लिए, डिज़ाइन इंजीनियरों को मीटर-आउट प्रवाह नियंत्रण को लागू करना, विशेष रूप से कम घर्षण वाली पॉलिटेट्राफ्लुओरोएथिलीन (PTFE)-आधारित पिस्टन सील्स में अपग्रेड करना, उच्च-प्रदर्शन फ्लुओरीनयुक्त लुब्रिकेंट्स का उपयोग करना और यांत्रिक बाधा को रोकने के लिए पूर्ण संरेखण सुनिश्चित करना आवश्यक है।

परिचय: झटकेदार सिलेंडर गति का रहस्य

उच्च-परिशुद्धता वाले औद्योगिक स्वचालन में, चिकनी और नियंत्रित गति आवश्यक है। चाहे कोई मशीन काटने वाले औजार को फीड कर रही हो, एक सूक्ष्म चिपकने वाली रेखा लगा रही हो, या धीरे-धीरे कोई संवेदनशील इलेक्ट्रॉनिक घटक स्थापित कर रही हो—स्थिरता हमेशा महत्वपूर्ण है। हालाँकि, जब पवन चलित सिलेंडरों को धीमी गति पर चलाने के लिए समायोजित किया जाता है, तो वे अक्सर एक बार-बार परेशान करने वाले घटना को प्रदर्शित करते हैं, जिसे 'स्टिक-स्लिप' या 'क्रॉलिंग' कहा जाता है।

चिकनी सरकने के बजाय, पिस्टन छड़ छोटे-छोटे, हिंसक कूदों की श्रृंखला में गति करती है। यह अनियमित व्यवहार सूक्ष्म प्रक्रियाओं को नष्ट कर सकता है, मशीन फ्रेम में संरचनात्मक कंपन पैदा कर सकता है, यांत्रिक घिसावट को तेज़ कर सकता है, और सिलेंडर के संचालन जीवनकाल को कम कर सकता है। उन्नत पवन चलित प्रणालियों के प्रमुख प्रदाता के रूप में, AIRWORK निर्माताओं को स्टिक-स्लिप के भौतिकी को समझने और तरल, भरोसेमंद रैखिक गति सुनिश्चित करने के लिए मज़बूत समाधान लागू करने में सहायता करने के लिए प्रतिबद्ध है।

स्टिक-स्लिप की भौतिकी: स्थैतिक बनाम गतिशील घर्षण

चिपकने-फिसलने (स्टिक-स्लिप) की समस्या को हल करने के लिए, हमें पिस्टन और रॉड सील्स के धातु सतहों के विरुद्ध फिसलने की घर्षण विज्ञान (ट्राइबोलॉजी) — अर्थात् घर्षण, स्नेहन और क्षरण के अध्ययन — का अध्ययन करना आवश्यक है। प्रत्येक इलास्टोमर-ऊपर-धातु के फिसलने वाले अंतरापृष्ठ में घर्षण के दो भिन्न गुणांक होते हैं:

• स्थैतिक घर्षण (ब्रेकअवे घर्षण): दो विरामावस्था में स्थित सतहों के बीच गति शुरू करने के लिए आवश्यक बल। विरामावस्था में, इलास्टोमर सील के अणु धातु बैरल की दीवार के सूक्ष्म स्तर के ऊबड़-खाबड़ भागों (एस्पेरिटीज़) के साथ सूक्ष्म स्तर पर जुड़ जाते हैं या एक-दूसरे में फँस जाते हैं।
• गतिशील घर्षण (फिसलने वाला घर्षण): एक बार सतहें फिसलने लगने के बाद गति को बनाए रखने के लिए आवश्यक बल। यह सदैव स्थैतिक घर्षण से कम होता है।

जब सिलेंडर को बहुत धीमी गति से चलने का आदेश दिया जाता है, तो संपीड़ित वायु सिलेंडर के कक्ष में बहुत धीमी गति से प्रवेश करती है। दाब बढ़ता है, लेकिन पिस्टन नहीं चलता क्योंकि लगाया गया बल अभी भी स्थैतिक घर्षण से कम है। इस अवधि के दौरान, पिस्टन अटका हुआ रहता है।

जैसे-जैसे वायु लगातार प्रवेश करती रहती है, दबाव अंततः टूटने के थ्रेशोल्ड को पार कर जाता है। स्थैतिक घर्षण टूट जाता है, और प्रणाली तुरंत गतिशील घर्षण में स्थानांतरित हो जाती है। चूँकि गतिशील घर्षण कम होता है, इसलिए संपीड़ित वायु के संचय से उत्पन्न बल अब भार को स्थानांतरित करने के लिए आवश्यक बल से काफी अधिक हो जाता है। पिस्टन अचानक आगे की ओर फिसल जाता है। यह तीव्र गति सिलेंडर के कक्ष के आयतन को त्वरित रूप से विस्तारित कर देती है, जिससे आंतरिक दबाव तुरंत गिर जाता है। जैसे-जैसे दबाव गिरता है, चालक बल फिर से स्थैतिक घर्षण की सीमा से नीचे चला जाता है, और पिस्टन एक बार फिर ठहर जाता है।

चिपकना-फिसलना-चिपकना-फिसलना का यह चक्र लगातार दोहराता रहता है, जिससे टूटी-फूटी रेंगने की गति उत्पन्न होती है। उच्च गति पर, पिस्टन और भार का जड़त्वीय संवेग प्रणाली को इन संक्रमण चरणों को आसानी से पार करने में सक्षम बना देता है, जिससे चिपकना-फिसलना अदृश्य हो जाता है। हालाँकि, कम गति पर, घर्षण संक्रमण को पार करने के लिए पर्याप्त संवेग नहीं होता है, जिसके परिणामस्वरूप गंभीर रेंगना होता है।

बी2बी प्रणालियों में सिलेंडर चिपकना-फिसलना के प्रमुख कारण

कई डिज़ाइन और पर्यावरणीय कारक निम्न-गति के कार्यप्रवाहों में स्टिक-स्लिप प्रभाव को ट्रिगर कर सकते हैं या उसे बढ़ा सकते हैं:

• उच्च सील प्री-लोड और तनाव: बाहरी और आंतरिक रिसाव को रोकने के लिए, मानक सिलेंडर सील्स को उच्च त्रिज्या प्री-लोड के साथ डिज़ाइन किया जाता है। इसका अर्थ है कि सील के होंठ को सिलेंडर बैरल के खिलाफ कसकर दबाया जाता है। यह उच्च दबाव धारण के लिए उत्कृष्ट है, लेकिन यह उच्च त्रिज्या बल ब्रेकअवे घर्षण को काफी बढ़ा देता है।
• स्नेहन का नुकसान: समय के साथ, नमी युक्त संपीड़ित वायु सिलेंडर बैरल के अंदर की कारखाने की ग्रीस को धो सकती है। यदि सिलेंडर शुष्क अवस्था में चलता है, तो धातु-एलास्टोमर संपर्क सीधा हो जाता है, जिससे ब्रेकअवे घर्षण तेज़ी से बढ़ जाता है।
• गलत प्रवाह नियंत्रण कॉन्फ़िगरेशन: सिलेंडर की गति को नियंत्रित करने के लिए सिलेंडर में प्रवेश करने वाली वायु को नियंत्रित करना (मीटर-इन नियंत्रण) एक सामान्य गलती है। चूँकि एक्ज़ॉस्ट तरफ कोई बैकप्रेशर नहीं होता है जो पिस्टन को स्थिर करे, इसलिए सिलेंडर स्टिक-स्लिप के प्रति अत्यधिक संवेदनशील होता है।
• यांत्रिक विसंरेखण: यदि सिलेंडर बाहरी रैखिक गाइड्स के साथ थोड़ा विसंरेखित है, तो पिस्टन रॉड पर पार्श्व भार लगेंगे। यह पिस्टन को पार्श्व दिशा में धकेलता है, जिससे सील के एक ओर स्थानीय संपर्क दबाव अत्यधिक बढ़ जाता है, जिससे स्थैतिक घर्षण में वृद्धि हो जाती है।

चढ़ाई (क्रॉलिंग) को समाप्त करने के चरणबद्ध इंजीनियरिंग समाधान

इन इंजीनियरिंग तकनीकों को क्रमबद्ध रूप से लागू करके, आप स्टिक-स्लिप को सफलतापूर्वक समाप्त कर सकते हैं और अत्यंत सुचारू निम्न-गति प्रदर्शन को पुनः प्राप्त कर सकते हैं:

• समाधान 1: मीटर-आउट प्रवाह नियंत्रण लागू करें। सिलेंडर की गति को हमेशा आने वाली वायु (मीटर-इन) के बजाय निकलने वाली वायु (मीटर-आउट) को नियंत्रित करके नियंत्रित करें। मीटर-आउट प्रवाह नियंत्रण निकास कक्ष में एक स्थिर, निरंतर पश्चदाब बनाए रखता है। यह पश्चदाब एक समायोज्य वायुदाब तकिया के रूप में कार्य करता है, जो अचानक कूदने का विरोध करता है और किसी भी फिसलन की प्रवृत्ति को अवमंदित करता है, जिससे पिस्टन की गति स्थिर बनी रहती है।
• समाधान 2: कम घर्षण वाली सील पर विशेषज्ञता प्राप्त करें। कम गति वाले कार्यप्रवाहों के लिए, मानक पॉलीयूरेथेन या नाइट्राइल सील अपर्याप्त होते हैं। डिज़ाइन इंजीनियरों को एयरवर्क सिलेंडरों को निर्दिष्ट करना चाहिए जिनमें कम घर्षण वाले सील किट लगे हों। ये किट मानक एनबीआर ओ-रिंग्स द्वारा सक्रिय किए गए पीटीएफई (टेफ्लॉन) यौगिकों से बने ग्लाइड रिंग्स का उपयोग करते हैं। पीटीएफई का घर्षण गुणांक अत्यंत कम होता है, और इसके स्थैतिक तथा गतिशील घर्षण गुणांक लगभग समान होते हैं, जो यांत्रिक रूप से स्टिक-स्लिप के पीछे के भौतिकी को समाप्त कर देता है।
• समाधान 3: विशेष फ्लुओरिनीकृत ग्रीस के साथ पुनः चिकनाई करें। मानक लिथियम या सिलिकॉन ग्रीस धीमी, उच्च घर्षण वाली स्थितियों के तहत विफल हो सकते हैं। सिलेंडर बोर को प्रीमियम फ्लुओरिनीकृत ग्रीस (जैसे पीएफपीई-आधारित लुब्रिकेंट्स) के साथ पुनः चिकनाई करने से एक अत्यधिक स्थिर, दीर्घायु लुब्रिकेटिंग फिल्म प्रदान की जाती है जो धुलने के प्रति प्रतिरोधी होती है तथा ब्रेकअवे घर्षण को कम करती है।
• समाधान 4: वायु गुणवत्ता और दबाव को अनुकूलित करें। आपूर्ति दबाव में उतार-चढ़ाव स्टिक-स्लिप की समस्या को बढ़ा सकता है। सुनिश्चित करें कि प्रणाली एक स्थिर, अच्छी तरह से नियंत्रित वायु आपूर्ति से संचालित हो, जिसके लिए उच्च-परिशुद्धता AIRWORK फ़िल्टर-रेगुलेटर का उपयोग किया जाए। इसके अतिरिक्त, शुष्क वायु सील के शुष्क होने की प्रक्रिया को तेज़ कर सकती है; अतः यदि मानक सील का उपयोग किया जा रहा है, तो कुछ मामलों में कणिका लुब्रिकेटर का उपयोग करना विचारणीय है।
• समाधान 5: बाहरी स्लाइड गाइड का उपयोग करें। सुनिश्चित करें कि सिलेंडर की छड़ पार्श्व भार को अवशोषित न करे। सिलेंडर को पूर्णतः सीधी, घर्षणरहित अक्ष पर चलाने के लिए स्व-संरेखण कपलर और उच्च-गुणवत्ता वाली रैखिक गाइड रेल्स का उपयोग करें।

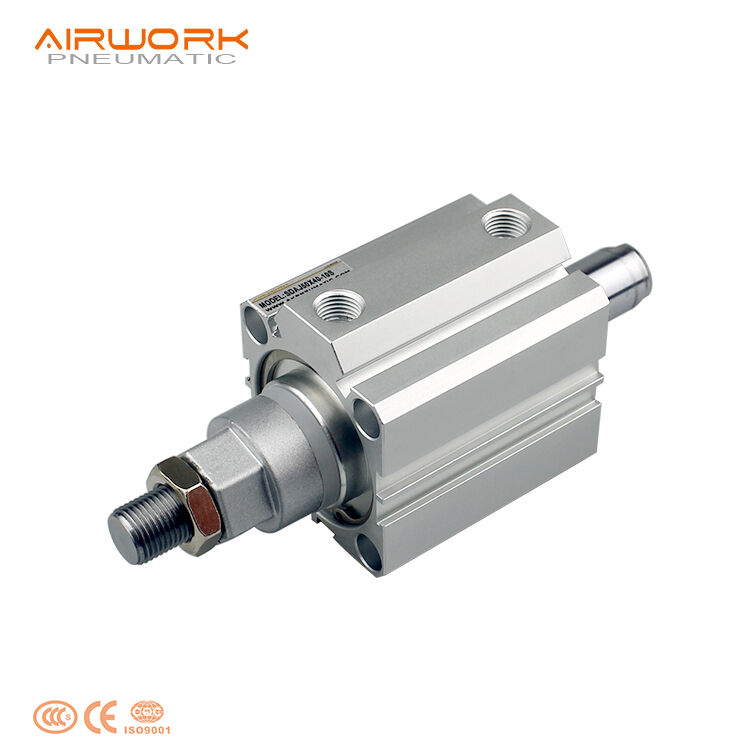

AIRWORK कम-घर्षण वायुचालित सिलेंडर श्रृंखला

AIRWORK ने नाज़ुक कम-गति स्वचालन के लिए विशेष रूप से डिज़ाइन किए गए कम-घर्षण और अत्यधिक चिकने सिलेंडरों की एक समर्पित श्रृंखला प्रस्तुत की है। हमारे सिलेंडरों में 0.2 माइक्रॉन से कम सतह रूक्षता (Ra) वाले सूक्ष्म-पॉलिश किए गए एल्युमीनियम बैरल होते हैं तथा इन्हें प्रीमियम कम-घर्षण PTFE सक्रियित सील और विशिष्ट उच्च-स्थायित्व वाले लुब्रिकेंट्स के साथ अत्यंत सावधानीपूर्ण ढंग से असेंबल किया गया है।

निष्कर्ष: AIRWORK के साथ सटीक नियंत्रण प्राप्त करें

सिलेंडर स्टिक-स्लिप कम गति वाली स्वचालन में एक सामान्य भौतिक चुनौती है, लेकिन यह पूरी तरह सुलझाई जा सकती है। मीटर-आउट गति नियमन को अपनाकर, कम घर्षण वाली PTFE सील्स का उपयोग करके और यांत्रिक संरेखण को पूर्णतः सुनिश्चित करके, मशीन निर्माता स्मूथ, क्रॉलिंग-मुक्त रैखिक गति प्राप्त कर सकते हैं।

हमारे विशेष कम घर्षण वाले सिलेंडर विन्यास की जांच करने, तकनीकी अनुप्रयोग नोट्स डाउनलोड करने और हमारे गति नियंत्रण विशेषज्ञों से परामर्श करने के लिए आज ही jzpnu.com पर जाएँ।
