Հ: Ինչպե՞ս լուծել և վերացնել «Ճնշման իջեցումը» երկար պնևմատիկ մայրուղիներում՝ ճիշտ խողովակի տրամագիծ ընտրելով։

Ներածություն. Սարքի աշխատանքի վրա թաքնված բեռնվածություն

Ծանր արդյունաբերական միջավայրերում սեղմված օդը հաճախ պետք է անցնի մեծ հեռավորություն՝ գլխավոր սեղմիչի սենյակից և FRL միավորներից մինչև առանձին մեքենաներ, պնևմատիկ շարժիչներ և օդային գործիքներ: Երբ այս պնևմատիկ միացումները երկար են, սպասարկման ղեկավարները հաճախ հանդիպում են մի նեղացնող խնդրի՝ ճնշման անկման: Այն համակարգը, որը սեղմիչի ցուցիչի վրա ցույց է տալիս ճշգրիտ 7,0 բար, կարող է գործարկման ընթացքում իջնել մինչև դանդաղ 4,5 բար շարժիչի վրա:

Ճնշման անկումը ներկայացնում է էներգիայի և մեխանիկական ուժի ուղղակի կորուստ: Դա հանգեցնում է պնևմատիկ շարժիչների դանդաղ շարժման կամ անհրաժեշտ պտտման մոմենտին հասնելու անհնարինության, ինչպես նաև էլեկտրամեխանիկական փականների կպչելու կամ անհամաչափ աշխատանքի: Համապատասխանաբար հարմարեցնելու համար գործարանները հաճախ մեծացնում են գլխավոր սեղմիչի ճնշումը, ինչը զգալիորեն մեծացնում է էլեկտրաէներգիայի վճարները և արագացնում է բաղադրիչների մաշվելը: Իրական, արդյունավետ լուծումը կայանում է հեղուկի դինամիկայի հասկացման և ճիշտ պնևմատիկ խողովակների տրամագծի ու նյութի ընտրության մեջ:

Այս ձեռնարկը բացատրում է, թե ինչպես հաշվարկել, խնդիրները վերացնել և վերացնել ճնշման անկում երկար օդային գծերում, որպեսզի ապահովվի օպտիմալ պնևմատիկ աշխատանք։

1. Պնևմատիկ համակարգերում ճնշման անկման ֆիզիկան Կանաց

Սեղմված օդի գծում ճնշման անկումը առաջանում է շփման հետևանքով։ Երբ օդի մոլեկուլները հոսում են խողովակի մեջ, նրանք շփվում են խողովակի ներքին պատերի հետ և բախվում միմյանց։ Այս շփումը կինետիկ ճնշման էներգիայի մի մասը վերածում է ջերմային էներգիայի, որը ցրվում է շրջակա միջավայրում։ Ճնշման անկման չափը որոշվում է մի շարք ֆիզիկական փոփոխականներով․

• Խողովակի երկարությունը՝ Ճնշման անկումը ուղիղ համեմատական է երկարությանը։ Եթե հատվածի երկարությունը կրկնապատկվի, ճնշման անկումը նույնպես կրկնապատկվում է՝ ենթադրելով, որ մյուս բոլոր գործոնները մնում են անփոփոխ։
• Ներքին տրամագիծը (ՆՏ)՝ Սա ամենակարևոր գործոնն է։ Օդի հոսքի դիմադրությունը հակադարձ համեմատական է ներքին տրամագծի հինգերորդ աստիճանին։ Դա նշանակում է, որ ներքին տրամագծի միկրոսկոպիկ մեծացումը կարող է հանգեցնել ճնշման անկման մեծ նվազման։
• Հոսքի արագություն (օդի արագություն). Երբ ավելի շատ սեղմված օդ (մեկ րոպեում լիտրերով կամ ստանդարտ խորանարդ ոտնաչափերով ավելի մեծ ծավալ) է ստիպվում անցնել խողովակի միջով, օդի արագությունը մեծանում է: Բարձր արագությունը հանգեցնում է խառնված հոսքի, ինչը էքսպոնենցիալ կերպով մեծացնում է շփման ուժը և ճնշման անկումը: Իդեալում հիմնական գծերում օդի արագությունը պետք է պահպանվի 6–10 մետր/վրկ-ից ցածր մակարդակում։
• Ներքին մակերեսի հարթություն. Ավելի անհարթ ներքին պատերը առաջացնում են ավելի շատ խառնվածություն և շփում: Հարթ պատերը թույլ են տալիս լամինար հոսք, որը նվազեցնում է ճնշման կորուստը։

2. Մեծ մատակարարման սխալը՝ ԱԾ (արտաքին տրամագիծ) ընդդեմ ՆԾ (ներքին տրամագիծ)

Մատակարարման մենեջերների կողմից հաճախ կատարվող սխալն այն է, որ նրանք պնևմատիկ խողովակներ են գնում՝ հիմնվելով միայն արտաքին տրամագծի (ԱԾ) վրա: B2B շուկայում պնևմատիկ միացման մասերը չափվում են խողովակի ԱԾ-ով (օրինակ՝ 6 մմ, 8 մմ, 12 մմ), որպեսզի ապահովվի ամուր ֆիզիկական մտցման միացումը:

Սակայն պնևմատիկ հոսքի հզորությունը որոշվում է բացառապես ներսի տրամագծով (I.D.): Տարբեր խողովակների նյութերը և պատերի հաստությունները ամբողջությամբ տարբեր ներքին չափսեր ունեն, նույնիսկ եթե դրանք ունեն ճիշտ նույն արտաքին տրամագիծը (O.D.)։

• Պոլիուրեթանային (PU) խողովակ (8 մմ O.D. / 5.5 մմ I.D.): Այն շատ ճկուն է և հարմար է շարժվող մասերի վրա սեղմված ծակերի համար, սակայն ունի ավելի հաստ պատեր, ինչը նվազեցնում է ներքին հոսքի մակերեսը։
• Նեյլոն (PA) խողովակ (8 մմ O.D. / 6.0 մմ I.D.): Այն կարծր է, բարձր ճնշման համար է նախատեսված և ունի ավելի բարակ պատեր: Դա ապահովում է 6.0 մմ ներքին տրամագիծ, որը հոսքի մակերեսը զգալիորեն մեծացնում է՝ համեմատած PU խողովակի հետ, որն ունի նույն O.D.-ն։

Երկար ուղիղ հատվածների համար PU-ի փոխարեն նեյլոնային խողովակի ընտրությունը կարող է ներքին հոսքի մակերեսը մեծացնել մոտավորապես 20 %-ով, ինչը անմիջապես նվազեցնում է ճնշման անկումը՝ առանց ավելի մեծ և ավելի թանկ միացման մասերի անհրաժեշտության։

3. Ճնշման անկման վայրում վերացման քայլ առ քայլ հրահանգներ

Եթե մեքենան ունի ցածր ճնշման կամ դանդաղ պնևմատիկ աշխատանք, օգտագործեք ստորև ներկայացված համակարգված ախտորոշման ընթացակարգը՝ ճնշման անկման տեղը գտնելու և վերացնելու համար.

• Քայլ 1. Կատարեք ստատիկ և դինամիկ ճնշման չափումներ։ Տեղադրեք ճնշման ցուցիչներ երկու կետում՝ անմիջապես ՖՌԼ սարքից հետո (վերևում) և անմիջապես սոլենոիդային փականի մուտքի բերանում (ներքևում)։ Չափեք ճնշումը ստատիկ պայմաններում (երբ մեքենան անգործ է) և դինամիկ պայմաններում (երբ շարժվում է գլանը)։ Եթե ներքևի ցուցիչի ցույցը զգալիորեն իջնում է շարժման ընթացքում, դա նշանակում է, որ մատակարարման գծում կա սուր դինամիկ ճնշման անկում։
• Քայլ 2. Գնահատեք միացման մասերի համարժեք երկարությունը։ Ձեր գծի յուրաքանչյուր ծռում, տե-ձև միացում և միացման մաս հոսքի դիմադրություն է ստեղծում։ Ստանդարտ 90-աստիճանանոց ծռման միացման մասը կարող է ավելացնել ուղիղ խողովակի 0,5–1,5 մետրի համարժեք շփման դիմադրություն։ Եթե ձեր գիծը լի է ծռման միացման մասերով, փոխարինեք դրանք ուղիղ հատվածներով կամ խողովակի հարթ, հեղուկային կորերով։
• Քայլ 3. Հաշվեք մեծագույն հոսքի պահանջը։ Որոշեք ձեր ցիլինդրների մեծագույն օդի սպառումը բարձր արագությամբ ցիկլերի ժամանակ։ Եթե մեծագույն պահանջը գերազանցում է ձեր ընթացիկ խողովակների հոսքի հզորությունը, ճնշումը կնվազի։ Օգտագործեք ստանդարտ հոսքի հզորության դիագրամներ՝ համապատասխանեցնելու ձեր հոսքի պահանջները համապատասխան ներքին տրամագծի հետ։
• Քայլ 4. Մեծացրեք մատակարարման գծի տրամագիծը։ Եթե 50 մետր երկարությամբ, 8 մմ արտաքին տրամագծով (5,5 մմ ներքին տրամագծով) PU խողովակի օգտագործումը առաջացնում է 1,5 բար ճնշման նվազում, ապա 12 մմ արտաքին տրամագծով (9,0 մմ ներքին տրամագծով) նեյլոնային խողովակի օգտագործումը ճնշման նվազումը կնվազեցնի 80 %-ից ավելի, վերականգնելով մեքենայի լիարժեք ճնշումն ու արագությունը։
• Քայլ 5. Տեղադրեք տեղական սեղանավորված օդի մատակարարման տանկ։ Բարձր սպառում ունեցող, միջակայքային պնևմատիկ բեռնվածքների համար (օրինակ՝ ծանր մետաղատախտակների հարվածման ցիլինդրներ), մեքենայի կողքին փոքր տեղական օդի պաշարման տանկի տեղադրումը հանդիսանում է ֆիզիկական կուտակիչ։ Այն սեղանավորված օդը պահում է գործողության մոտ, տեղական կերպով հաղթահարելով մեծ մուտքային հոսքի գագաթը և վերացնելով երկար մատակարարման գծերով ճնշման նվազումը։
• Ինչու՞ ընտրել JZPNU AIRWORK-ի բարձրորակ խողովակները

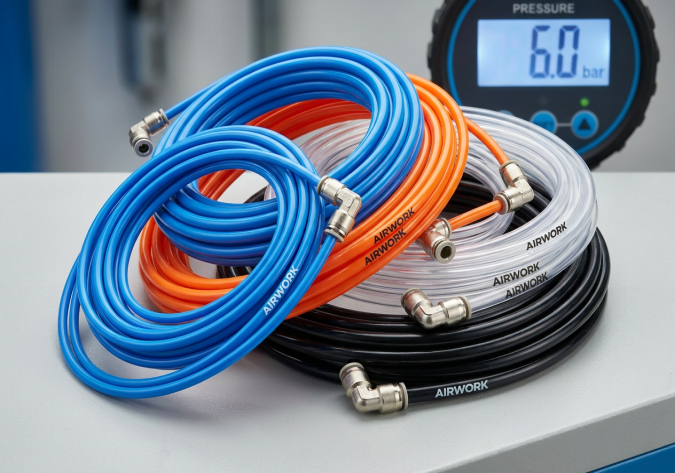

JZPNU (Չժեցզյան Ցզինժի Պնևմատիկ Տեխնոլոգիաների ՍՊԸ) արտադրում է արդյունաբերական նշանակության պնևմատիկ խողովակների լիարժեք շարք՝ մեր AIRWORK ապրանքանիշի տակ, որոնք նախատեսված են ճնշման անկման վերացման և համակարգի արդյունավետության մաքսիմալացման համար.

• Արտակարգ հարթ ներքին մակերեսներ. Մեր առաջադեմ էքստրուդերային գծերը ապահովում են հայելու նման հարթ ներքին մակերեսներ, ինչը նվազեցնում է շփման գործակիցը և ապահովում լամինար հոսքը։
• Ճշգրիտ չափսերի թույլատրելի շեղումներ. Մենք պահպանում ենք արտակարգ սեղմ թույլատրելի շեղումներ ինչպես արտաքին, այնպես էլ ներքին տրամագծերի վրա (0,05 մմ-ի սահմաններում), որը ապահովում է համատեղելիությունը մտցվող միացման մասերի հետ և կանխում հերմետիկության խախտումը։
• Բարձրորակ նյութեր. Մենք օգտագործում ենք 100 %-անոց սերտիֆիկացված պոլիուրեթան և նեյլոն ռեզիններ, որոնք ապահովում են բարձր ճնշման ցուցանիշներ, առատ քիմիական դիմացկունություն և երկարատև մշակում՝ առանց կախվելու կամ պայթելու։
• Լիարժեք չափսերի շարք. Մենք առաջարկում ենք խողովակներ 3 մմ-ից մինչև 16 մմ արտաքին տրամագծով՝ ինչպես մետրիկ, այնպես էլ իմպերիալ կատարման մեջ, որպեսզի աջակցենք ցանկացած գործարանային դասավորության։

Եզրակացություն՝ Ստրատեգիական մատակարարների ընտրության առաջարկություններ

Պնևմատիկ մայրուղիներում ճնշման անկման վերացումը կարևոր քայլ է արտադրության արդյունավետության պահպանման և արդյունաբերական էներգիայի կորուստների նվազեցման համար: Մատակարարման տնօրենները և ինժեներական ղեկավարները պետք է խուսափեն օդային մայրուղիների չափի նվազեցումից՝ անմիջապես նվազեցնելու համար ձողի ծախսերը: Փոխարենը այն պետք է համագործակցեն JZPNU ամբողջական արտադրողի հետ՝ ձեր հատուկ դասավորության համար օպտիմալ խողովակի տրամագիծը և նյութը որոշելու համար: AIRWORK բարձր կատարողականության պոլիուրետանի և նեյլոնի խողովակների տեղադրմամբ դուք պաշտպանում եք ձեր պնևմատիկ սարքավորումները, նվազեցնում եք էներգիայի սպառումը և երաշխավորում եք անընդհատ և բարձր արագությամբ ավտոմատացված արտադրությունը:
