Spørgsmål: Hvordan fejlsøger og eliminerer du 'trykfald' i lange pneumatiske rørledninger ved at vælge den korrekte rørdiameter?

Introduktion: Den skjulte belastning på maskinens ydeevne

I tunge industrielle miljøer skal trykluft ofte transporteres betydelige afstande fra hovedkompressorrums- og FRL-enhederne til enkelte maskiner, pneumatiske cylindre og luftværktøjer. Når disse pneumatiske rørledninger er lange, støder vedligeholdelseschefer ofte på et frustrerende problem: trykfald. Et system, der viser en perfekt værdi på 7,0 bar på kompressormåleren, kan f.eks. falde til en sløv værdi på 4,5 bar ved aktuatoren under drift.

Trykfald udgør en direkte energi- og mekanisk krafttab. Det får pneumatiske cylindre til at bevæge sig langsomt eller forhindre dem i at nå den krævede drejningsmoment, og det fører til, at magnetventiler sidder fast eller fungerer uregelmæssigt. For at kompensere herfor øger fabrikker ofte trykket fra hovedkompressoren, hvilket drastisk øger elregningen og accelererer slid på komponenter. Den reelle, omkostningseffektive løsning ligger i at forstå væske-dynamikken og vælge den korrekte diameter og materiale til pneumatiske rør.

Denne vejledning forklarer, hvordan man beregner, fejlfinder og eliminerer trykfald i lange luftledninger for at sikre optimal pneumatisk ydelse.

1. Fysikken bag trykfald i pneumatik Rør

Trykfald i en komprimeret luftledning skyldes friktion. Når luftmolekyler strømmer gennem et rør, gnider de mod rørets indre vægge og kolliderer med hinanden. Denne friktion omdanner en del af den kinetiske trykenergi til varmeenergi, som afgives til omgivelserne. Mængden af trykfald bestemmes af flere fysiske variable:

• Rørlængde: Trykfaldet er direkte proportionalt med længden. At fordoble afstanden i en ledning fordobler også trykfaldet, forudsat at alle andre faktorer forbliver uændrede.
• Indvendig diameter (I.D.): Dette er den enkelte mest kritiske faktor. Modstanden mod luftstrømmen er omvendt proportional med den femte potens af den indvendige diameter. Det betyder, at en mikroskopisk stigning i den indvendige diameter kan resultere i en massiv reduktion af trykfaldet.
• Strømningshastighed (luftens hastighed): Når mere komprimeret luft (højere volumen i liter pr. minut eller standard kubikfod pr. minut) presses igennem et rør, øges luftens hastighed. Høj hastighed fører til turbulent strømning, hvilket eksponentielt øger friktionen og trykfaldet. Ideelt set bør luftens hastighed i hovedledninger holdes under 6–10 meter pr. sekund.
• Indre overfladeglatthed: Ruere indvendige vægge skaber mere turbulens og friktion. Glatte vægge tillader laminær strømning, hvilket minimerer tryktab.

2. Den store indkøbsfejl: Ydre diameter (O.D.) versus indre diameter (I.D.)

En almindelig fejl, som indkøbschefer ofte begår, er at købe pneumatiske slanger udelukkende ud fra den ydre diameter (O.D.). I B2B-verdenen dimensioneres pneumatiske fittings efter slangens ydre diameter (f.eks. 6 millimeter, 8 millimeter, 12 millimeter), så der sikres en stabil, trykmonteret forbindelse.

Dog pneumatisk strømningskapacitet bestemmes udelukkende af den indre diameter (I.D.). Forskellige rørmaterialer og vægtykkelser har helt forskellige indre dimensioner, selvom de har præcis samme ydre diameter (O.D.).

• Polyurethanrør (PU-rør) (8 mm O.D. / 5,5 mm I.D.): Meget fleksibelt, fremragende til skarpe bøjninger på bevægelige dele, men har tykkere vægge, hvilket reducerer den indre strømningsareal.
• Nylonrør (PA-rør) (8 mm O.D. / 6,0 mm I.D.): Stift, høj trykbelastning og tyndere vægge. Dette giver en indre diameter på 6,0 millimeter, hvilket giver et betydeligt større strømningsareal end PU-rør med samme ydre diameter.

At vælge nylonrør frem for PU-rør til lange lige strækninger kan udvide det indre strømningsareal med næsten 20 procent, hvilket med det samme reducerer trykfaldet uden at kræve større og dyrere tilslutninger.

3. Trin-for-trin-fejlfinding af trykfald på stedet

Hvis en maskine oplever svag eller træg pneumatiske funktioner, skal du bruge denne strukturerede fejlfinding til at lokalisere og løse trykfaldet:

• Trin 1: Udfør statiske og dynamiske trykmålinger. Installer trykmålere på to punkter: umiddelbart efter FRL-enheden (opstrøms) og direkte ved solenoidventilens indgangsport (nedstrøms). Aflæs trykket under statiske forhold (når maskinen er i hvile) og dynamiske forhold (når cylinderen er i bevægelse). Hvis trykmåleren nedstrøms falder betydeligt under bevægelse, har du et alvorligt dynamisk trykfald i tilførselsledningen.
• Trin 2: Vurder den ækvivalente længde af fittings. Hver knæ-, T- eller forbindelsesstykke i din ledning fungerer som en strømningsbegrænsning. Et standard 90-graders knæstykke kan tilføje en friktionsmodstand svarende til 0,5–1,5 meter lige rør. Hvis din ledning indeholder mange knæstykke, skal du erstatte dem med lige rørstykker eller glatte, brede kurver i røret.
• Trin 3: Beregn den maksimale luftstrøm. Bestem den maksimale luftforbrug for dine cylindre under cyklustider med høj hastighed. Hvis den maksimale belastning overstiger strømningskapaciteten i din nuværende slange, vil trykket falde. Brug standardstrømningskapacitetsdiagrammer til at matche dine strømkrav med den passende indre diameter.
• Trin 4: Opgrader diameteren på tilførselsledningen. Hvis en 50-meter lang strækning af PU-slange med udvendig diameter på 8 mm (indvendig diameter på 5,5 mm) giver et trykfald på 1,5 bar, vil opgradering til nylonslange med udvendig diameter på 12 mm (indvendig diameter på 9,0 mm) reducere trykfaldet med mere end 80 procent og gendanne fuldt tryk og hastighed til maskinen.
• Trin 5: Installer en lokal luftbeholder. For pneumatisk udstyr med høj, intermitterende belastning (f.eks. kraftige stempelcylindre) kan installation af en lille lokal luftbeholder lige ved siden af maskinen fungere som en fysisk akkumulator. Den lagrer komprimeret luft tæt på brugsstedet og håndterer den maksimale strømlokalt, hvilket eliminerer trykfaldet langs lange tilførselsledninger.
• Hvorfor vælge JZPNU AIRWORK højkvalitetsslanger?

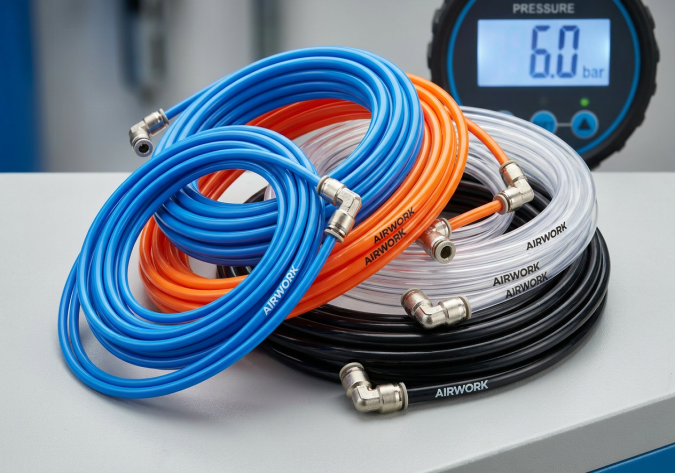

JZPNU (Zhejiang Jinzhi Pneumatic Technology Co., Ltd.) fremstiller en omfattende serie industrielle luftslanger under vores AIRWORK-mærke, designet til at eliminere trykfald og maksimere systemets effektivitet:

• Ekstremt glatte indvendige vægge: Vores avancerede ekstrusionslinjer sikrer spejlglatte indvendige overflader, hvilket reducerer friktionskoefficienten og fremmer laminær strømning.
• Præcise måletolerancer: Vi opretholder yderst stramme tolerancer for både ydre og indre diameter (inden for 0,05 millimeter), hvilket sikrer perfekt kompatibilitet med trykmonteringsfittings og forhindrer utætheder.
• Premiummaterialer: Vi bruger 100 % ren polyurethan og nylon, hvilket giver høje trykrater, fremragende kemisk modstandsdygtighed og lang levetid uden slaphed eller sprækning.
• Komplet størrelsespalette: Vi tilbyder slanger med ydre diametre fra 3 millimeter til 16 millimeter i både metriske og imperiale udgaver, så de kan anvendes i enhver fabrikssammenhæng.

Konklusion: Strategiske indkøbsanbefalinger

Fejlfinding af trykfald i pneumatiske ledninger er et afgørende skridt for at opretholde fremstillingsproduktiviteten og reducere industrielt energispild. Indkøbsdirektører og ingeniørledere bør undgå at vælge for små luftledninger for at spare på de umiddelbare slangeomkostninger. I stedet bør de samarbejde med en omfattende producent som JZPNU for at specificere den optimale rørdiameter og det optimale materiale til deres specifikke layout. Ved installation af højtydende AIRWORK-polyurethan- og nylonrør beskytter man sine pneumatiske maskiner, reducerer energiforbruget og sikrer en kontinuerlig, højhastighedsautomatiseret produktion.
