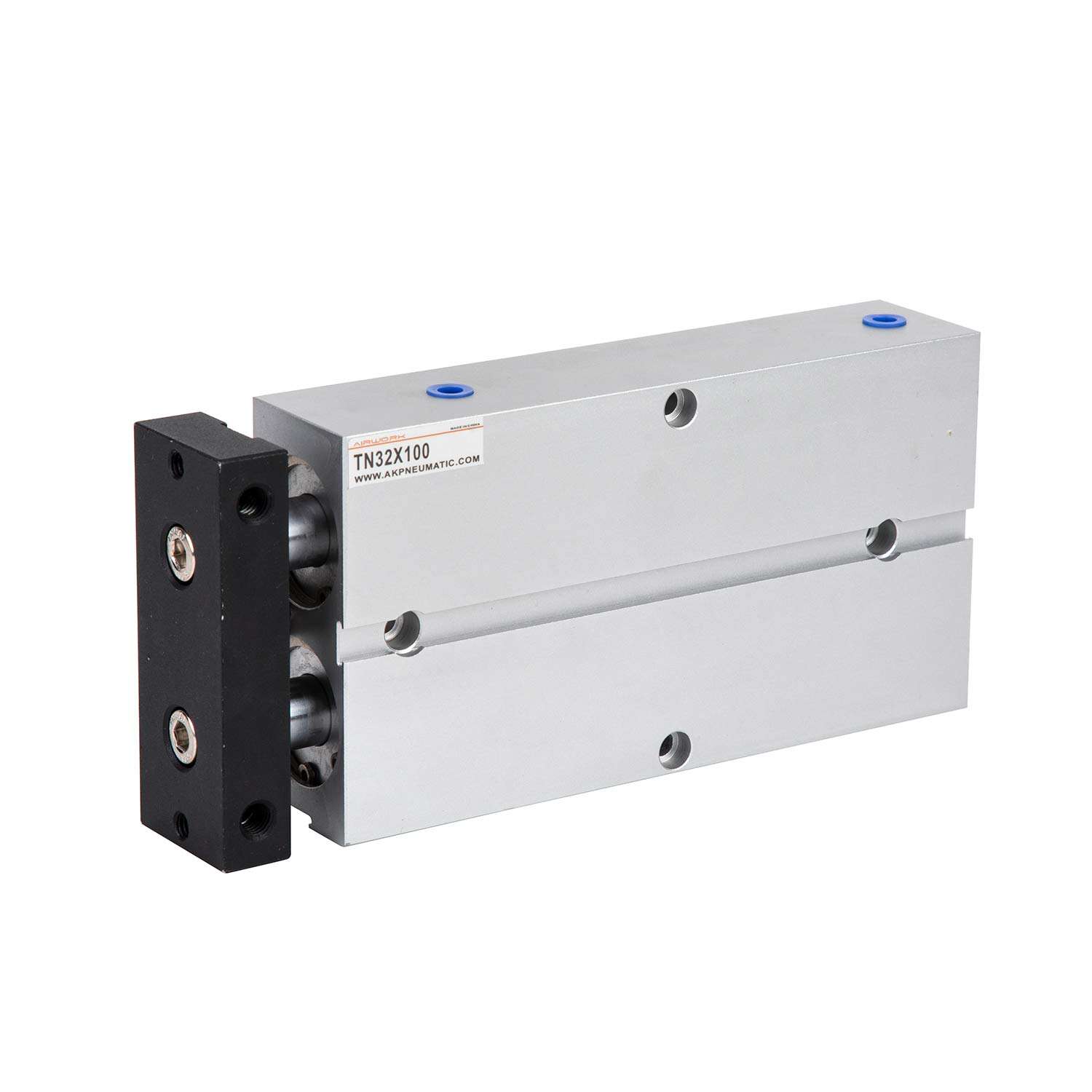

प्रश्न: इलेक्ट्रॉनिक सेंसर के बिना समानांतर उठाने की प्रणाली में दो वायु सिलेंडरों को कैसे सिंक्रोनाइज़ किया जाए?

उत्तर: इलेक्ट्रॉनिक सेंसर के बिना समानांतर उठाने की प्रणाली में दो वायुचालित सिलेंडरों के बीच पूर्ण समकालिकता प्राप्त करने के लिए साधारण वायुचालित पाइपिंग को यांत्रिक कपलिंग, हाइड्रोलिक गति नियामकों या परिशुद्धता-संतुलित वायुचालित परिपथों के साथ प्रतिस्थापित करना आवश्यक है। चूँकि संपीड़ित वायु अत्यधिक संपीड्य होती है, इसलिए एक ही वायु आपूर्ति से जुड़े दो समान सिलेंडर कभी भी ठीक-ठीक एक समान दर से विस्तारित नहीं होंगे, यदि भार, घर्षण प्रतिरोध या ट्यूबिंग की लंबाई में भी एक सूक्ष्म ग्राम का अंतर हो। हल्के भार या कम घर्षण वाला सिलेंडर हमेशा पहले विस्तारित होगा। इस समस्या के समाधान के लिए, बी2बी डिज़ाइन इंजीनियरों को कठोर यांत्रिक संयोजन (जैसे टॉर्शन बार या गाइड फ्रेम), बंद-लूप हाइड्रो-वायुचालित गति नियंत्रण इकाइयों का उपयोग या सममित, प्रवाह-संकुलित पाइपिंग परिपथों का निर्माण करना आवश्यक है।

परिचय: दोहरे सिलेंडर उठाने की शास्त्रीय दुविधा

औद्योगिक मशीन डिज़ाइन में, एक विस्तृत और भारी भार को उठाने या धकेलने के लिए अक्सर दो समानांतर वायु चलित सिलेंडरों के बल की आवश्यकता होती है। उदाहरण के लिए, स्वचालित सामग्री हैंडलिंग में, एक द्वि-सिलेंडर एलिवेटर प्लेटफॉर्म भारी लकड़ी के डिब्बों या धातु की शीटों को उठा सकता है। यदि सिलेंडर सटीक रूप से समान गति से विस्तारित नहीं होते हैं, तो प्लेटफॉर्म झुक जाएगा। यह झुकाव कारण भार के फिसलने को जन्म देता है, यांत्रिक स्लाइड गाइडों को अवरुद्ध करता है और सिलेंडर के पिस्टन रॉड को मोड़ देता है।

हालांकि अनुपातिक वाल्व, रैखिक विस्थापन एन्कोडर और पीएलसी बंद-लूप नियंत्रक जैसे इलेक्ट्रॉनिक समाधान अत्यधिक प्रभावी हैं, फिर भी वे महंगे हैं, प्रोग्राम करने में जटिल हैं और विद्युत हस्तक्षेप, उच्च आर्द्रता या विस्फोटक वातावरण के प्रति संवेदनशील हैं। कई बी2बी अनुप्रयोगों के लिए, इलेक्ट्रॉनिक्स के बिना सिलेंडरों को समक्रमित करने का एक मजबूत और लागत-प्रभावी तरीका खोजना अत्यंत वांछनीय है। AIRWORK, औद्योगिक वायुचालित उपकरणों के शीर्ष-स्तरीय निर्माता, स्थिर, सेंसररहित समक्रमण प्राप्त करने के लिए कई यांत्रिक और द्रवीय समाधान प्रदान करता है।

वायुचालित सिलेंडरों का स्वतः समक्रमण से बाहर हो जाना क्यों?

कोई समाधान डिजाइन करने के लिए, हमें पहले यह समझना आवश्यक है कि समानांतर प्नियूमेटिक सिलेंडर प्राकृतिक रूप से अलग-अलग गति से क्यों चलते हैं:

• न्यूनतम प्रतिरोध का मार्ग: संपीड़ित वायु एक द्रव है। जब वायु टी-जंक्शन में प्रवेश करती है, तो वह प्राकृतिक रूप से उस सिलेंडर की ओर प्रवाहित होगी जिसे चलाने के लिए कम दबाव की आवश्यकता होती है। कम घर्षण या थोड़ा हल्का भार वाला सिलेंडर अधिक वायु प्रवाह प्राप्त करेगा और तेजी से चलेगा।
• घर्षण के अंतर: कोई भी दो सिलेंडर समान नहीं होते हैं। सील प्री-लोड, ग्रीस वितरण और गाइड बुश टॉलरेंस में भिन्नताओं के कारण एक सिलेंडर का ब्रेकअवे घर्षण सदैव दूसरे की तुलना में थोड़ा अधिक होगा।
• गुरुत्वाकर्षण और अक्ष-केंद्रित भार: यदि भार को उठाने वाले प्लेटफॉर्म के केंद्र में सही ढंग से नहीं रखा जाता है, तो एक सिलेंडर दूसरे की तुलना में अधिक भार सहन करेगा। अधिक भारित सिलेंडर को गति शुरू करने के लिए उच्च दबाव की आवश्यकता होगी, जिससे हल्के भारित सिलेंडर का पहले विस्तार हो जाएगा।

विधि १: कठोर यांत्रिक युग्मन (सबसे सरल और सुरक्षित समाधान)

यदि आप इलेक्ट्रॉनिक सेंसर का उपयोग नहीं कर सकते हैं, तो समकालिकता को बाध्य करने का सर्वाधिक विश्वसनीय तरीका कठोर यांत्रिक युग्मन के माध्यम से है। यह विधि वायु दबाव को संतुलित करने का प्रयास नहीं करती है; बल्कि यह दोनों सिलेंडर रॉड को भौतिक रूप से एकल इकाई के रूप में गति करने के लिए बाध्य करती है।

• टॉर्शन शाफ्ट (टॉर्शन बार) प्रणाली: उठाने वाले प्लेटफॉर्म के पार एक उच्च-दृढ़ता वाली स्टील की टॉर्शन बार को जोड़ें। टॉर्शन बार के प्रत्येक सिरे पर एक गियर पिनियन स्थापित करें, जो मशीन फ्रेम पर स्थिर ऊर्ध्वाधर रैक गियर के साथ आसंजित होता है। जब सिलेंडर A सिलेंडर B के आगे धकेलने का प्रयास करता है, तो मरोड़ बल टॉर्शन बार के माध्यम से सिलेंडर B तक संचारित होता है, जिससे वह भी उसी गति से चलने के लिए बाध्य हो जाता है। इससे झुकाव पूरी तरह से रोका जाता है।
• दृढ़ ब्रिजिंग और रैखिक गाइड: दोनों पिस्टन छड़ों को एक मोटी, भारी-ड्यूटी आकृतिक स्टील की बीम या प्लेट के साथ जोड़ें। इस बीम को मजबूत बाह्य रैखिक गाइड रेल्स पर, जिनमें पुनर्चक्रित बॉल बेयरिंग ब्लॉक लगे हों, माउंट करें। रैखिक गाइड कोई भी अल्प झुकाव बलों को अवशोषित कर लेते हैं, जिससे सिलेंडर छड़ों पर पार्श्व भारों का संचरण रोका जाता है। ध्यान रखें कि ब्रिजिंग सदस्य को अत्यधिक दृढ़ होना आवश्यक है; एक पतली, लचीली प्लेट सिर्फ वक्रित हो जाएगी, जिससे यांत्रिक अवरोधन हो सकता है।

विधि 2: बंद-लूप हाइड्रो-न्यूमेटिक गति नियामक

हवा के विपरीत, तेल लगभग असंपीड्य होता है। वायुचालित शक्ति को हाइड्रोलिक गति नियमन के साथ जोड़कर, आप बिना सेंसर के अत्यंत सटीक समकालिकता प्राप्त कर सकते हैं।

• यह कैसे काम करता है: प्रत्येक वायुचालित सिलेंडर के समानांतर एक द्वि-क्रियाशील हाइड्रोलिक गति नियामक (जिसे हाइड्रो-वायुचालित चेकर या गति नियंत्रण इकाई भी कहा जाता है) स्थापित करें। हाइड्रोलिक सिलेंडरों को तेल से भरा जाता है और उन्हें एक बंद लूप में एक-दूसरे से जोड़ा जाता है। जब वायुचालित सिलेंडर विस्तारित होते हैं, तो वे हाइड्रोलिक पिस्टनों को धकेलते हैं।
• गति समानीकरण: चूँकि तेल को संपीड़ित नहीं किया जा सकता, इसलिए हाइड्रोलिक सिलेंडरों की गति तेल प्रवाह दर द्वारा नियंत्रित होती है। तेल को एकल, दोहरे संकुचित नियमन वाले वाल्व के माध्यम से मार्गदर्शित करके या हाइड्रोलिक कक्षों को आपस में क्रॉस-कनेक्ट करके, द्रव दोनों पिस्टनों को सटीक रूप से समान वेग से गति करने के लिए बाध्य करता है, भले ही वायु दाब या भार वितरण में थोड़ा सा भिन्नता हो।
• एयरवर्क हाइड्रो-चेक श्रृंखला: एयरवर्क एकीकृत वायुचालित-हाइड्रोलिक सिलेंडर और बाह्य तेल गति नियामक बनाता है, जो विशेष रूप से वायुचालित गति को सुचारू बनाने और उतार-चढ़ाव वाले भार के तहत स्थिर, समन्वित गति सुनिश्चित करने के लिए डिज़ाइन किए गए हैं।

विधि 3: परिशुद्धता-संतुलित वायुचालित पाइपिंग परिपथ

यदि स्थान या भार प्रतिबंधों के कारण यांत्रिक संबंधन या हाइड्रोलिक प्रणालियाँ संभव नहीं हैं, तो आप समन्वयन त्रुटियों को कम करने के लिए वायुचालित परिपथ को अनुकूलित कर सकते हैं। यह विधि 100 प्रतिशत पूर्ण नहीं है, लेकिन मध्यम भार के लिए अत्यंत प्रभावी है:

• सममित पाइपिंग (समान ट्यूबिंग लंबाई: एक वायुचालित होज़ के अंदर दबाव में गिरावट होज़ की लंबाई के साथ बढ़ती है। यदि आप नियंत्रण वाल्व को सिलेंडर A से 1 मीटर की होज़ और सिलेंडर B से 2 मीटर की होज़ के माध्यम से जोड़ते हैं, तो सिलेंडर A हमेशा तेज़ी से प्रतिक्रिया करेगा। हमेशा एक सममित मैनिफोल्ड या T-कनेक्टर का उपयोग करें, जिसे दोनों सिलेंडरों के बीच ठीक मध्य बिंदु पर स्थापित किया जाना चाहिए। सुनिश्चित करें कि दोनों सिलेंडरों तक जाने वाली ट्यूबिंग की लंबाई, व्यास और फिटिंग विन्यास मिलीमीटर तक सटीक रूप से समान हों।
• ड्यूल मीटर-आउट प्रवाह नियंत्रण वाल्व: मुख्य आपूर्ति पर एकल प्रवाह नियंत्रण वाल्व का उपयोग करके गति को नियंत्रित करने का प्रयास कभी न करें। इसके बजाय, प्रत्येक सिलेंडर के अंत कैप के एक्जॉस्ट पोर्ट पर सीधे एक उच्च-परिशुद्धता, समायोज्य प्रवाह नियंत्रण वाल्व स्थापित करें (जो मीटर-आउट नियंत्रण के लिए कॉन्फ़िगर किया गया हो)। प्रत्येक वाल्व को अलग-अलग समायोजित करके गतियों को संतुलित करें। मीटर-आउट नियंत्रण द्वारा निर्मित स्थिर एक्जॉस्ट बैकप्रेशर सिलेंडर की गति को कम्प्रेशन और समान करने में सहायता करता है।
• प्रेशर-कॉम्पेंसेटेड वायु प्रवाह विभाजक वाल्व: विशिष्ट अनुप्रयोगों के लिए, डिज़ाइन इंजीनियर एक दबाव-संतुलित वायु प्रवाह विभाजक वाल्व का उपयोग कर सकते हैं। यह भौतिक वाल्व एकल आवर्ती वायु प्रवाह को दो समान धाराओं में विभाजित करता है और स्वचालित रूप से अपने आंतरिक स्पूल को समायोजित करता है ताकि दोनों निर्गत लाइनों पर भार दबाव भिन्न होने पर भी समान निर्गत प्रवाह बनाए रखा जा सके।

बी2बी पैनल बिल्डर्स के लिए आकार निर्धारण और इंजीनियरिंग दिशानिर्देश

समानांतर उत्थान प्रणाली के डिज़ाइन करते समय, बी2बी इंजीनियरों को इन आकार निर्धारण नियमों का पालन करना चाहिए:

• सिलेंडरों का आकार बड़ा करें: सदैव सिलेंडरों का आकार इस प्रकार निर्धारित करें कि वे प्रणाली दबाव पर अपने सैद्धांतिक निर्गत बल के 50 से 60 प्रतिशत के बीच कार्य करें। यदि सिलेंडर अपनी अधिकतम क्षमता के निकट कार्य कर रहे हैं, तो कोई भी नगण्य दबाव उतार-चढ़ाव एक सिलेंडर को रोक देगा, जिससे गंभीर विसंरेखण होगा।
• गोलाकार रॉड जोड़ों का उपयोग करें: यदि कोई यांत्रिक लिंक का उपयोग किया जाता है, तो सिलेंडर रॉड्स को उठाने वाली प्लेट से गोलाकार रॉड आँखों के माध्यम से जोड़ें। इससे हल्का कोणीय खेल संभव हो जाता है, जिससे छोटे समकालिकता अंतर के कारण रॉड बेयरिंग्स पर विनाशकारी पार्श्व भार नहीं पड़ते।

निष्कर्ष: AIRWORK के साथ मजबूत स्वचालन प्राप्त करें

इलेक्ट्रॉनिक सेंसर के बिना समानांतर वायुचालित सिलेंडर्स को समकालित करना उचित यांत्रिक डिज़ाइन, हाइड्रोलिक गति नियंत्रकों या सटीक संतुलित पाइपिंग के माध्यम से बहुत ही संभव है। उच्च-गुणवत्ता वाले AIRWORK सिलेंडर्स पर मानकीकरण करने और मजबूत यांत्रिक गाइड या तेल नियामकों को शामिल करने से मशीन निर्माता स्थिर उठाने के प्रदर्शन की गारंटी दे सकते हैं, जबकि सिस्टम लागत को कम रख सकते हैं।
