वायु चलित एयर सिलेंडर का मूलभूत ज्ञान

पनुमैटिक सिलेंडर पनुमैटिक एक्चुएटर हैं जो संपीड़ित वायु की दबाव ऊर्जा को रैखिक दोहराव गति, दोलन या घूर्णन यांत्रिक ऊर्जा में परिवर्तित करते हैं। सरल संरचना, कम लागत, सुविधाजनक रखरोट, सुरक्षा, स्वच्छता और तीव्र प्रतिक्रिया जैसे लाभों के कारण, ये स्वचालित उपकरणों, मशीनरी और टूलिंग फिक्सचर में सबसे व्यापक रूप से उपयोग किए जाने वाले शक्ति घटक बन गए हैं। विभिन्न सिलेंडर संरचनाएँ और विनिर्देशन बिल्कुल अलग-अलग कार्य परिदृश्यों के लिए उपयुक्त होते हैं। इस लेख में सिलेंडर के मुख्य प्रकारों और उनके संबंधित परिदृश्यों में सटीक चयन एवं अनुप्रयोग का व्यवस्थित परिचय दिया गया है।

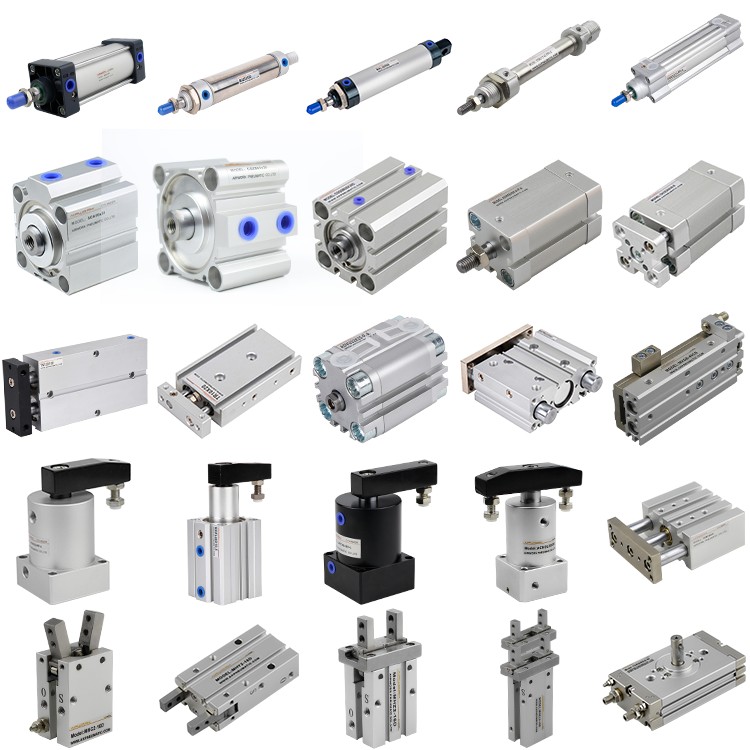

मैं। पनुमैटिक सिलेंडर के मुख्य प्रकार

सिलेंडरों को उनकी संरचना, कार्य और स्थापना विधि के आधार पर कई प्रकारों में वर्गीकृत किया जा सकता है। उद्योग में प्रमुख और सामान्य रूप से उपयोग किए जाने वाले प्रकार निम्नलिखित हैं:

1. मानक सिलेंडर (SC/SU/DNC श्रृंखला)

सिलेंडर का सबसे आम प्रकार, जो सिंगल-एक्टिंग और डबल-एक्टिंग संस्करणों में उपलब्ध है। सिलेंडर का शरीर गोल एल्युमीनियम मिश्र धातु का बना होता है। ये उच्च आउटपुट, व्यापक स्ट्रोक रेंज और उच्च लागत-प्रभावशीलता प्रदान करते हैं, जिससे ये स्वचालन उपकरणों के लिए एक मूलभूत प्रकार बन जाते हैं।

2. मिनी सिलेंडर (MA/MAL श्रृंखला)

छोटे व्यास और हल्के वजन वाले डिज़ाइन के साथ, ये सीमित स्थान और कम आउटपुट आवश्यकताओं वाले अनुप्रयोगों के लिए उपयुक्त हैं। इनकी स्थापना लचीली होती है और इनका उपयोग अक्सर छोटे तंत्रों और हल्के भार वाले उपकरणों में किया जाता है।

3. पतले प्रकार के सिलेंडर (SDA/CQ2 श्रृंखला)

अत्यंत छोटे अक्षीय आयामों और समतल संरचना के साथ, ये अत्यधिक सीमित स्थापना स्थान और संकुचित आवश्यकताओं वाले उपकरणों, जैसे कि क्लैम्प, फॉर्म्स और छोटे प्रेसिंग तंत्रों के लिए उपयुक्त हैं।

4. फिंगर सिलेंडर (पनेमैटिक ग्रिपर्स/MHZ/MHC श्रृंखला)

मानव हाथ के पकड़ने की गतिविधियों का अनुकरण करें। समानांतर ग्रिपर्स, चौड़े ग्रिपर्स, घूर्णन ग्रिपर्स और Y-ग्रिप्स में उपलब्ध, जो विशेष रूप से कार्य-टुकड़ों को पकड़ने, हैंडल करने और क्लैंप करने के लिए डिज़ाइन किए गए हैं।

5. स्लाइड सिलेंडर (MXS/ HLS श्रृंखला)

उच्च-सटीकता गाइड रेल्स और स्लाइड्स के साथ लैस, जो उच्च गति सटीकता और कोई पार्श्व विस्थापन नहीं प्रदान करते हैं। उच्च-सटीकता फीडिंग, पोजिशनिंग, ट्रांसफर और कटिंग ऑपरेशन के लिए उपयुक्त।

6. घूर्णन सिलेंडर (दोलन सिलेंडर/ MSQ/ CRQ श्रृंखला)

कोणीय घूर्णन गति का आउटपुट देते हैं, जो आमतौर पर 90°, 180°, 270° और 360° होती है। फ्लिपिंग, टर्निंग, इंडेक्सिंग और खोलने/बंद करने के ऑपरेशन के लिए उपयोग किए जाते हैं।

7. रॉडलेस सिलेंडर (CY1L/ CY3R श्रृंखला)

पारंपरिक पिस्टन रॉड को समाप्त कर देता है, जिससे स्थापना की लंबाई बचत होती है। लंबी स्ट्रोक और उच्च गति प्रदान करता है, जो लंबी दूरी के हैंडलिंग, ट्रांसफर और दरवाज़े खोलने/बंद करने के लिए उपयुक्त है।

8. अवरोधक सिलेंडर (TTG/ WS श्रृंखला)

उत्पादन लाइनों पर कार्य-टुकड़ों को अवरुद्ध करने के लिए विशेष रूप से डिज़ाइन किया गया। यह प्रभाव के प्रति अत्यधिक प्रतिरोधी है और स्थिर अवशोषण प्रदान करता है। असेंबली लाइनों और डबल-स्पीड चेन कन्वेयरों में व्यापक रूप से उपयोग किया जाता है।

9. स्टेनलेस स्टील वॉटरप्रूफ सिलेंडर

क्षरण-प्रतिरोधी सामग्री से निर्मित, यह बंद और जलरोधक है, जो आर्द्रता, निमज्जन, धुलाई और खाद्य एवं फार्मास्यूटिकल उद्योगों में अनुप्रयोग जैसे कठोर वातावरण के लिए उपयुक्त है।

10. बहु-स्थिति सिलेंडर: बहु-चरणीय स्ट्रोक स्थिति-निर्धारण प्राप्त करता है।

एक सिलेंडर कई विरामों को पूरा करता है, जो जटिल चरणबद्ध क्रियाओं की आवश्यकताओं को पूरा करता है।

II. सामान्य अनुप्रयोग विभिन्न सिलेंडरों के लिए प्रकरण

1. मानक सिलेंडर

अनुप्रयोग परिदृश्य: स्वचालित उपकरणों द्वारा धकेलना, बाहर निकालना, दबाना, उठाना और क्लैंप करना; असेंबली लाइन पर अवरोधन; पैकेजिंग मशीन पर सीलिंग; इंजेक्शन मोल्डिंग मशीन से भागों को निकालना; सामान्य यांत्रिक शक्ति संचालन।

विशेषताएँ: उच्च बहुमुखी प्रतिभा, बड़ी भार क्षमता, कम लागत, जो अधिकांश पारंपरिक रैखिक शक्ति अनुप्रयोगों की आवश्यकताओं को पूरा करती है।

2. मिनी सिलिंडर

अनुप्रयोग: छोटे उपकरण, इलेक्ट्रॉनिक घटकों का प्रेस-फिटिंग, खिलौना यांत्रिकी, 3C उत्पाद क्लैम्प्स, छोटे फीडिंग तंत्र, डेस्कटॉप स्वचालन उपकरण।

विशेषताएँ: छोटा आकार, हल्का वजन, सरल स्थापना; हल्के भार और छोटे स्ट्रोक के लिए वरीयता दी जाती है।

3. थिन सिलिंडर

अनुप्रयोग: ढालबंदी (मोल्ड क्लैम्पिंग), फिक्सचर प्रेसिंग, छोटे फ्लिपिंग तंत्र, लेबलिंग मशीनें, डिस्पेंसिंग मशीनें, मोबाइल फोन स्क्रीन असेंबली उपकरण।

विशेषताएँ: अत्यंत पतली बॉडी, ऊँचाई प्रतिबंधों वाले उपकरणों और संकुचित लेआउट के लिए उपयुक्त।

4. फिंगर सिलेंडर (पनेमैटिक ग्रिपर)

अनुप्रयोग: रोबोटिक ग्रिपिंग, भागों का हैंडलिंग, लोडिंग और अनलोडिंग, पैकेजिंग क्लैम्पिंग, इलेक्ट्रॉनिक घटकों की ग्रिपिंग, स्वचालित मशीन टूल लोडिंग और अनलोडिंग।

विशेषताएँ: स्थिर ग्रिपिंग, तीव्र प्रतिक्रिया; स्वचालित ग्रिपिंग प्रणालियों का मुख्य घटक।

5. स्लाइड टेबल सिलेंडर

अनुप्रयोग: परिशुद्ध स्थिति निर्धारण, परिशुद्ध स्थानांतरण, परिशुद्ध क्लैम्पिंग, मुद्रण उपकरण, परीक्षण उपकरण, इलेक्ट्रॉनिक घटकों का समावेशन, लेज़र कटिंग स्थिति निर्धारण।

विशेषताएँ: उच्च परिशुद्धता, कोई विचलन नहीं, सुग्राही संचालन, सामान्य सिलेंडर + गाइड रेल्स की जटिल संरचना का प्रतिस्थापन।

6. घूर्णन/दोलन सिलेंडर

अनुप्रयोग परिदृश्य: कार्य-टुकड़े का पलटना, हॉपर का खुलना और बंद होना, वाल्व का खुलना और बंद होना, टर्नटेबल इंडेक्सिंग, पैकेजिंग बॉक्स का खुलना, रोबोटिक आर्म जॉइंट का दिशा परिवर्तन।

विशेषताएँ: सीधे कोणीय घूर्णन उत्पादन करता है, कोई अतिरिक्त लिंकेज तंत्र की आवश्यकता नहीं होती है।

7. रोडलेस सिलिंडर

अनुप्रयोग: दूर की दूरी तक परिवहन, पेंटिंग मशीन की गति, स्वचालित दरवाजे का खुलना और बंद होना, बड़े उपकरणों का अनुवाद (ट्रांसलेशन), लंबी स्ट्रोक फीडिंग।

विशेषताएँ: स्थान-बचत, लंबी स्ट्रोक, उच्च गति, सुग्राही गति।

8. रोकने वाला सिलेंडर

अनुप्रयोग: उच्च गति वाली चेन उत्पादन लाइनें, रोलर कन्वेयर लाइनें, ऑटोमोटिव पार्ट्स उत्पादन लाइनें, लॉजिस्टिक्स सॉर्टिंग लाइनें, कार्य-टुकड़े की स्थिति निर्धारण और रोकना।

विशेषताएँ: झटके के प्रति प्रतिरोधी, भार वहन करने योग्य, कार्य-टुकड़े को झटके के कारण होने वाले क्षति से बचाने के लिए बफर सुरक्षा के साथ।

9. स्टेनलेस स्टील वॉटरप्रूफ सिलेंडर

अनुप्रयोग: जलीय उपकरण, खाद्य प्रसंस्करण मशीनरी, फार्मास्यूटिकल उपकरण, सफाई मशीनें, जल के नीचे के क्लैम्प, आर्द्र रासायनिक वातावरण, बाहरी उपकरण।

विशेषताएँ: जलरोधी और जंगरोधी, धोने योग्य, लंबा सेवा जीवन।

10. बहु-स्थिति सिलेंडर अनुप्रयोग

बहु-चरण स्थिति नियंत्रण उपकरण, चरणबद्ध फीडिंग, बहु-स्टेशन प्रेसिंग, जटिल स्वचालित प्रक्रियाएँ, चरणबद्ध क्रिया निष्पादन। विशेषताएँ: एक सिलेंडर द्वारा बहु-चरण स्थिति नियंत्रण प्राप्त किया जा सकता है, जिससे प्रणाली की संरचना सरल हो जाती है।

III. सिलेंडर के उपयोग के लिए प्रमुख सावधानियाँ

1. वायु स्रोत को फ़िल्टर किया जाना चाहिए, दबाव नियंत्रित किया जाना चाहिए और सूखा किया जाना चाहिए, ताकि नमी और अशुद्धियाँ सिलेंडर की सील को क्षति न पहुँचाएँ।

2. भार को सिलेंडर के व्यास के अनुरूप होना चाहिए, ताकि अतिभार के कारण झटके (क्रॉलिंग), अटकाव या क्षति से बचा जा सके।

3. स्थापना के दौरान उचित संरेखण सुनिश्चित करें और पार्श्व बलों से बचें, ताकि पिस्टन छड़ के वक्रीभवन, सील के क्षरण और वायु रिसाव को रोका जा सके।

4. बफर को उचित रूप से समायोजित करें, ताकि उच्च गति से होने वाले प्रभाव से सिलेंडर और उपकरण को क्षति न पहुँचे।

5. जलरोधी, धूलरोधी, उच्च-तापमान और निम्न-तापमान वातावरण के लिए विशेषीकृत सिलेंडरों का उपयोग करना आवश्यक है; सामान्य सिलेंडरों का उपयोग इनके स्थान पर नहीं किया जा सकता है।

6. सीलों की नियमित जाँच करें—रिसाव के लिए और स्नेहन के लिए—ताकि सेवा जीवन बढ़ाया जा सके।

Iv. सारांश

प्रेशर वायु सिलेंडर स्वचालित उपकरणों की "मांसपेशियाँ और अंग" हैं, जो मानक सामान्य उद्देश्य के मॉडलों से लेकर सटीक विशेषीकृत मॉडलों तक फैले हुए हैं, जिनमें औद्योगिक उत्पादन, इलेक्ट्रॉनिक्स निर्माण, खाद्य एवं फार्मास्यूटिकल्स, लॉजिस्टिक्स एवं परिवहन और ऑटोमोटिव उपकरण सहित लगभग सभी क्षेत्र शामिल हैं। उपकरण की दक्षता और आयु को अनुकूलित करने के लिए सही सिलेंडर प्रकार का चयन करना महत्वपूर्ण है: हल्के भार के लिए मिनी सिलेंडर, सीमित स्थान के लिए पतले सिलेंडर, उच्च परिशुद्धता के लिए स्लाइड टेबल, हैंडलिंग के लिए ग्रिपर, लंबे स्ट्रोक के लिए रॉडलेस सिलेंडर और असेंबली लाइन के लिए स्टॉप सिलेंडर चुनें।

केवल सिलेंडर के प्रकार को भार, स्थान, सटीकता आवश्यकताओं और वातावरण के साथ सटीक रूप से मिलाने पर ही उपकरण अधिक स्थिर, कुशल और विश्वसनीय रूप से काम कर सकते हैं।
