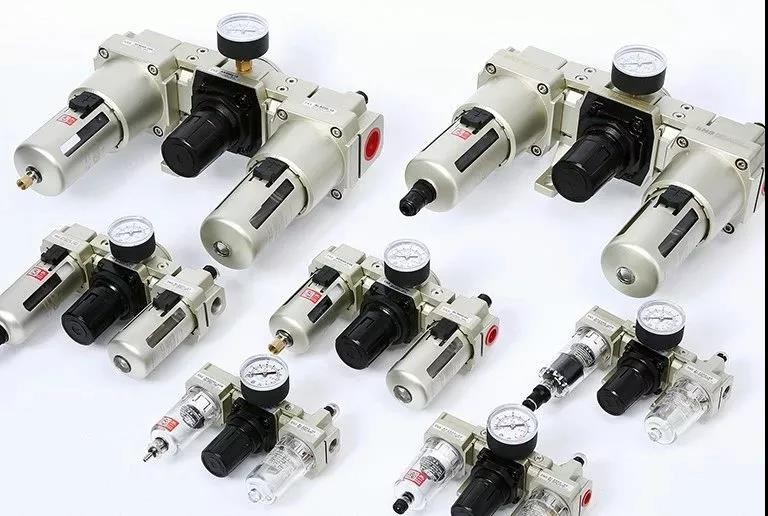

वायु स्रोत उपचार इकाई: वायुचालित प्रणालियों के "रक्षक" और मूल घटक

वायु स्रोत उपचार इकाइयाँ वायुचालित नियंत्रण प्रणालियों में अपरिहार्य मूल घटक हैं। इनके मुख्य कार्य संपीड़ित वायु को फ़िल्टर करना, दबाव नियमित करना, स्नेहन करना, स्थिर करना और निकास करना हैं, जिससे सिलेंडर, विद्युत्-चुम्बकीय वाल्व, वायुचालित मोटर और अन्य उपकरणों के लिए एक स्वच्छ, शुष्क और दबाव-स्थिर उच्च-गुणवत्ता वाला वायु स्रोत प्रदान किया जाता है। यह प्रत्यक्ष रूप से वायुचालित प्रणाली के जीवनकाल, सटीकता और स्थिरता को निर्धारित करता है। इस लेख में वायु स्रोत प्रसंस्करण घटकों के मुख्य ज्ञान का व्यापक परिचय तीन आयामों—प्रकार, विशिष्ट अनुप्रयोग और उपयोग के सावधानियाँ—से दिया जाएगा।

I. वायु स्रोत प्रसंस्करण घटकों के प्रमुख प्रकार

वायु स्रोत प्रसंस्करण घटक आमतौर पर एकल इकाइयों या संयोजनों के रूप में प्रकट होते हैं। उद्योग में, इन्हें अक्सर वायुचालित त्रिक इकाइयाँ, डुप्लेक्स इकाइयाँ, फ़िल्टर, दबाव नियामक वाल्व, स्नेहक आदि कहा जाता है। मुख्य वर्गीकरण निम्नलिखित हैं:

1. एयर फिल्टर बनाती है

ये संपीड़ित वायु से नमी, तेल, जंग, धूल और अन्य अशुद्धियों को हटाने के लिए उत्तरदायी हैं, और वे वायुचालित प्रणाली की पहली रक्षा रेखा हैं। सटीकता के आधार पर, इन्हें सामान्य फ़िल्टर (40 माइक्रोमीटर), सटीक फ़िल्टर (5 माइक्रोमीटर) और अति-सटीक फ़िल्टर (0.01 माइक्रोमीटर) में विभाजित किया जा सकता है, जिनमें नीचले स्तर के घटकों को क्षरण और अवरोध से बचाने के लिए दस्ती/स्वचालित ड्रेनेज फ़ंक्शन होते हैं।

2. दाब नियामक वाल्व (दाब कम करने वाला वाल्व)

यह स्थिर निर्गत दाब प्रदान करता है, जो आगमी दाब में उतार-चढ़ाव या वायु प्रवाह में परिवर्तन से अप्रभावित रहता है, जिससे वायुचालित उपकरणों का सुसंगत संचालन सुनिश्चित होता है। इसे मानक और सटीक दाब नियामक वाल्वों में विभाजित किया गया है, जो कम दाब पर उच्च-सटीकता नियंत्रण सक्षम करता है और इसका व्यापक रूप से परीक्षण, स्प्रे और स्थिति निर्धारण उपकरणों में उपयोग किया जाता है।

3. लुब्रिकेटर

गतिमान भागों जैसे सिलेंडर और सोलनॉइड वाल्वों को चिकनाई प्रदान करने के लिए संपीड़ित वायु में लुब्रिकेटिंग तेल की एक छोटी मात्रा का कुहरा बनाया जाता है, जिससे घर्षण हानि कम होती है और सेवा जीवन बढ़ता है। यह प्राथमिक लुब्रिकेटर्स और माइक्रो-मिस्ट स्प्रेयर्स में विभाजित है, और कुछ ऑयललेस लुब्रिकेशन प्रणालियों में इसे छोड़ा जा सकता है।

4. वायु स्रोत ड्यूल यूनिट

सबसे आम संयोजन, आमतौर पर एक फ़िल्टर + दाब नियामक वाल्व, जो फ़िल्ट्रेशन, दाब नियमन और ड्रेनेज कार्यों को एकीकृत करता है, जो अधिकांश पारंपरिक वायुचालित उपकरणों की आवश्यकताओं को पूरा करता है। इसकी संरचना सघन है और स्थापित करने में आसान है।

5. वायु स्रोत ट्रिपल यूनिट

पूर्ण संयोजन: फ़िल्टर + दाब नियामक + लुब्रिकेटर, जो लुब्रिकेशन की आवश्यकता वाली वायुचालित प्रणालियों के लिए उपयुक्त है, जैसे भारी ड्यूटी सिलेंडर, वायुचालित उपकरण और प्रभाव वायुचालित उपकरण।

6. परिशुद्ध वायु स्रोत प्रसंस्करण इकाई

इसमें एक परिशुद्धता फ़िल्टर और परिशुद्धता दाब अवनमन वाल्व शामिल है, जो उच्च फ़िल्ट्रेशन सटीकता और मज़बूत दाब स्थिरता प्रदान करता है, और इलेक्ट्रॉनिक्स, फार्मास्यूटिकल्स, परीक्षण और मुद्रण जैसे उच्च-आवश्यकता वाले वायुचालित अनुप्रयोगों में उपयोग किया जाता है।

7. ड्रेन वाल्व और सहायक एक्सेसरीज़

इसमें स्वचालित ड्रेनर, मैनुअल ड्रेन वाल्व, दाब गेज, प्रवाह विभाजक आदि शामिल हैं, जिनका उपयोग स्वचालित सीवेज निकास, दाब प्रदर्शन और बहु-चैनल गैस आपूर्ति के लिए किया जाता है।

द्वितीय. विशिष्ट अनुप्रयोग वायु स्रोत प्रसंस्करण घटकों के उपयोग के परिदृश्य

वायु स्रोत प्रसंस्करण घटक, सभी वायुचालित स्वचालन उपकरणों में मानक उपकरण हैं, जिनके अनुप्रयोग औद्योगिक निर्माण, स्वचालित वाहन, इलेक्ट्रॉनिक्स, खाद्य एवं फार्मास्यूटिकल, पैकेजिंग और निर्माण मशीनरी के क्षेत्रों को शामिल करते हैं:

1. स्वचालित उत्पादन लाइनें:

रोबोट, ट्रांसफर मशीनें, कन्वेयर और असेंबली उपकरण दो-या तीन-इकाई वायु आपूर्ति लाइनों पर निर्भर करते हैं ताकि सटीक और निरंतर संचालन सुनिश्चित किया जा सके।

2. स्वचालित वाहन निर्माण:

वेल्डिंग, पेंटिंग, हैंडलिंग और निरीक्षण स्टेशनों को संपीड़ित वायु की उच्च शुद्धता की आवश्यकता होती है तथा बहु-चरणीय सटीक वायु स्रोत प्रसंस्करण के उपयोग की आवश्यकता होती है।

3. इलेक्ट्रॉनिक्स और अर्धचालक उपकरण:

चिप माउंटर, डिस्पेंसिंग मशीनें और परीक्षण उपकरण उत्पाद दूषण को रोकने के लिए तेल-मुक्त, जल-मुक्त और धूल-मुक्त सटीक वायु स्रोत प्रसंस्करण घटकों का उपयोग करते हैं।

4. खाद्य एवं फार्मास्यूटिकल मशीनरी:

पैकेजिंग मशीनें, भरण मशीनें और बोतल अनस्क्रैम्बलर्स अक्सर स्वच्छता और सुरक्षा मानकों को पूरा करने के लिए स्टेनलेस स्टील, तेल-मुक्त, खाद्य-श्रेणी के वायु स्रोत प्रसंस्करण घटकों का उपयोग करते हैं।

5. वायुचालित उपकरण और स्प्रे उपकरण:

वायुचालित स्क्रूड्राइवर, स्प्रे गन और ग्राइंडर्स को स्थिर दबाव सुनिश्चित करने और गुणवत्ता को प्रभावित करने वाले जल या तेल के रिसाव को रोकने के लिए दबाव नियमन और फिल्ट्रेशन की आवश्यकता होती है।

6. वस्त्र, मुद्रण और प्लास्टिक मशीनरी:

निरंतर वायु आपूर्ति की आवश्यकता वाले उपकरणों के लिए, स्वचालित ड्रेनेज वायु स्रोत उपचार उपकरण मैनुअल रखरखाव को कम करते हैं और उपकरण की विश्वसनीयता में सुधार करते हैं।

7. निर्माण मशीनरी, जहाज निर्माण और विशेष उपकरण:

कठोर वातावरण में अशुद्धियों को फ़िल्टर करना और दबाव को स्थिर करना वायु चालित नियंत्रण घटकों को विफलता से बचाने के लिए।

III. वायु स्रोत उपचार घटकों के उपयोग और स्थापना के लिए सावधानियाँ

वायु स्रोत उपचार घटकों का उचित उपयोग खराबियों को काफी कम कर सकता है और घटकों के जीवनकाल को बढ़ा सकता है। नीचे मुख्य सावधानियाँ दी गई हैं:

1. स्थापना की दिशा और प्रवाह दिशा: स्थापना को वाल्व बॉडी पर तीर की दिशा का सख्ती से पालन करना चाहिए; उल्टा स्थापित नहीं करना चाहिए। स्वचालित ड्रेनेज के लिए आसानी के लिए ऊर्ध्वाधर स्थापना सुनिश्चित करें।

2. दबाव सेटिंग विनिर्देश: दबाव नियामक वाल्व का निर्गम दबाव नामांकित दबाव से अधिक नहीं होना चाहिए। सामान्य उपकरणों के लिए, 0.4–0.6 MPa पर सेट करें; सटीक उपकरणों के लिए, झटके से बचने के लिए धीरे-धीरे समायोजित करें।

3. नियमित ड्रेनेज और रखरखाव: फ़िल्टर कप में जमा हुआ जल तुरंत निकाल देना चाहिए। स्वचालित ड्रेनर को अवरोध के लिए नियमित रूप से जाँचा जाना चाहिए। लंबे समय तक बंद रखे जाने की स्थिति में, जमाव को रोकने और फटने या अशुद्धियों के विकास को रोकने के लिए जमा जल को निकाल देना चाहिए।

4. नियमित फ़िल्टर कार्ट्रिज प्रतिस्थापन: संचालन की परिस्थितियों के आधार पर, फ़िल्टर कार्ट्रिज को प्रत्येक 3–6 महीने में प्रतिस्थापित करें। परिशुद्धता फ़िल्टर कार्ट्रिज को प्रत्येक 1–3 महीने में प्रतिस्थापित करें। अवरोध से वायु दाब और प्रवाह में कमी आएगी।

5. ऑयल मिस्ट लुब्रिकेटर के उपयोग के दिशानिर्देश: विशिष्ट वायु चालित लुब्रिकेटिंग तेल (ISO VG32) का उपयोग करें। तेल का स्तर अत्यधिक या अत्यंत कम नहीं होना चाहिए; ऑयल-मुक्त लुब्रिकेशन प्रणालियों में ऑयल मिस्ट लुब्रिकेटर का उपयोग कठोरता से प्रतिबंधित है।

6. सामग्री और पर्यावरणीय संगतता: आर्द्र, जल के अंदर और संक्षारक वातावरणों के लिए स्टेनलेस स्टील या संक्षारण-प्रतिरोधी प्रकार का उपयोग करें; खाद्य और फार्मास्यूटिकल उद्योगों में तेल-मुक्त, खाद्य-श्रेणी के घटकों का उपयोग करना आवश्यक है।

7. निम्न तापमान पर हिमीकरण को रोकें: जब वातावरण का तापमान 0℃ से कम होता है, तो संपीड़ित वायु के जमने की संभावना अधिक होती है। घटकों के जमने और फटने से बचने के लिए एंटी-फ्रीज़ फ़िल्टर या प्री-ड्रायर का उपयोग करना आवश्यक है।

8. एक्सेसरी संगतता

दबाव गेज की सीमा, वायु होज का व्यास और प्रवाह दर के विनिर्देशों को उपकरण के अनुरूप होना चाहिए। अपर्याप्त प्रवाह के कारण दबाव में गिरावट आएगी और संचालन धीमा हो जाएगा।

9. सुरक्षा उपाय: वॉटर कप आमतौर पर पॉलीकार्बोनेट (PC) से बना होता है और इसका उपयोग कार्बनिक विलायकों वाले वातावरण में नहीं किया जा सकता है। उच्च तापमान वाले वातावरण के लिए धातु का कप उपयोग करना आवश्यक है। धक्कों और सीधी धूप से बचें।

चार्ट. सारांश

वायु स्रोत उपचार घटकों को प्रणाली के 'गला' के रूप में माना जाता है। फ़िल्टर वायु को शुद्ध करते हैं, दबाव नियामक दबाव को स्थिर करते हैं, और स्नेहक उपकरणों को स्नेहन प्रदान करते हैं। इन तीनों घटकों के संयोजन से प्रणाली को एक स्थिर और विश्वसनीय शक्ति स्रोत प्रदान किया जाता है। स्वचालित उत्पादन लाइनों से लेकर सटीक उपकरणों तक, इंजीनियरिंग मशीनरी से लेकर खाद्य एवं फार्मास्यूटिकल उद्योग तक—ये घटक सर्वव्यापी हैं और स्थिर, कुशल तथा दीर्घकालिक उपकरण संचालन सुनिश्चित करने के लिए अत्यंत महत्वपूर्ण हैं। केवल उचित मॉडल का चयन करना, सही ढंग से स्थापना करना और नियमित रूप से रखरखाव करना ही वायु स्रोत उपचार घटकों को उनका अधिकतम मूल्य प्रदान कर सकता है, जिससे पूरी वायुचालित प्रणाली अधिक सुरक्षित, ऊर्जा-दक्ष और टिकाऊ बन जाती है।
