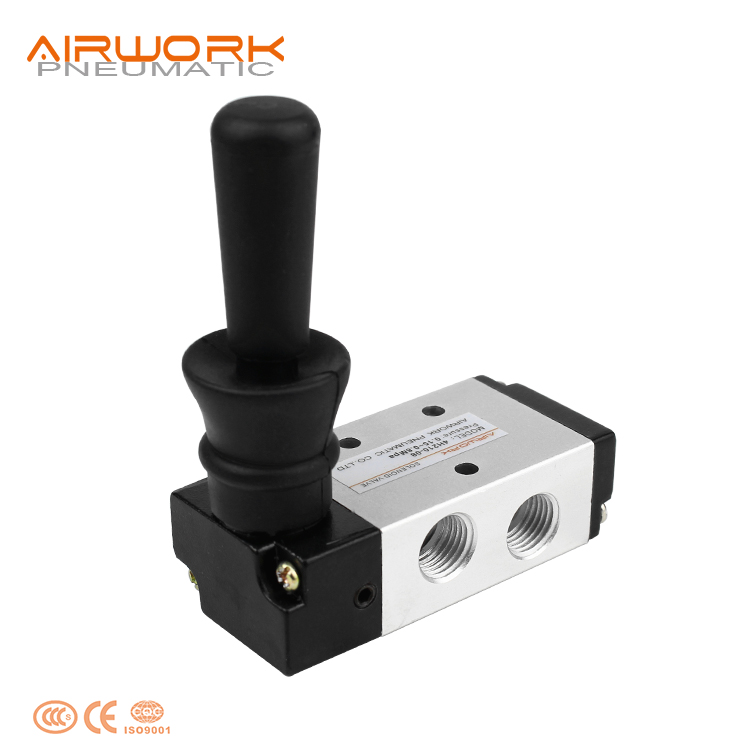

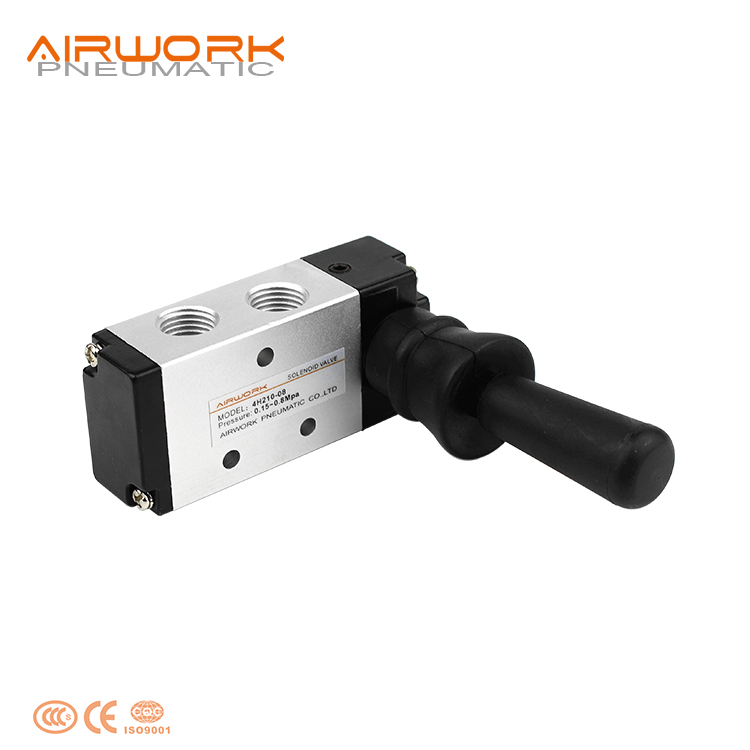

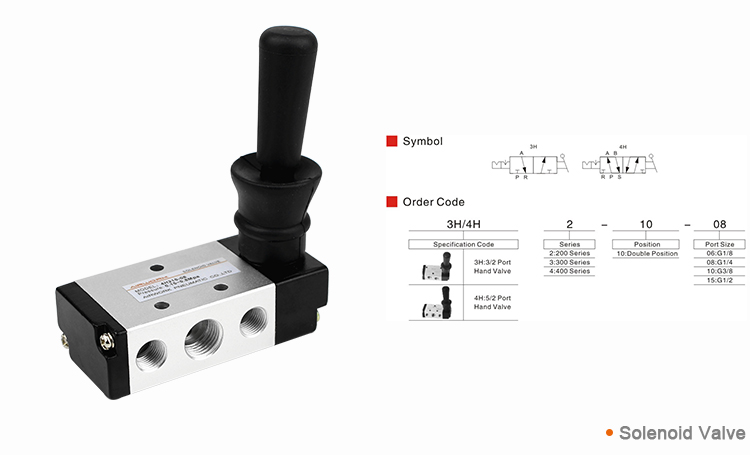

4H श्रृंखला हैंड लीवर वाल्व (5/2 तरीका, 5/3 तरीका)
4H श्रृंखला हैंड लीवर वाल्व एक व्यापक रूप से उपयोग किया जाने वाला वायु नियंत्रण घटक है। इसमें स्मूथ गति के साथ मैनुअल संचालन और सटीक, विश्वसनीय स्थिति निर्धारण की सुविधा है। स्पूल-प्रकार की संरचना के कारण, इसका उत्कृष्ट सीलिंग प्रदर्शन, संकुचित आकार, हल्का भार और आसान असेंबली/डिसएसेंबली है। आंतरिक बोर को विशेष प्रौद्योगिकी के साथ संसाधित किया गया है, जिससे घर्षण प्रतिरोध कम होता है और सेवा जीवन बढ़ जाता है। यह पैनल माउंटिंग को समर्थन करता है, जिससे स्थापना आसान हो जाती है, और संचालन के दौरान इसे किसी लुब्रिकेशन की आवश्यकता नहीं होती है।
- अवलोकन
- अनुशंसित उत्पाद
अनुप्रयोग खेतों
यह निर्माण सामग्री की दुकानों, विनिर्माण संयंत्रों, यांत्रिक मरम्मत की दुकानों, घरेलू उपयोग, ऊर्जा और खनन उद्योग आदि विभिन्न परिदृश्यों के लिए उपयुक्त है। इसका उपयोग वायुचालित उपकरणों की प्रारंभ-समाप्ति और उलट क्रियाओं को नियंत्रित करने के लिए किया जा सकता है।
उत्पाद विशेषता
1. हस्तचालित संचालन, चिकनी क्रियान्वयन और सटीक तथा विश्वसनीय अभिविन्यास।
2. स्लाइडिंग कॉलम संरचना में अच्छी निर्जलीकरण क्षमता और हल्का भार होता है, जिससे इसकी स्थापना और अप्रतिष्ठापन करना आसान हो जाता है।
3. आंतरिक छिद्र विशेष प्रसंस्करण प्रौद्योगिकी का उपयोग करते हैं, जिससे घर्षण कम होता है और सेवा जीवन लंबा होता है।
4. चिकनाई के लिए तेल जोड़ने की कोई आवश्यकता नहीं है।
5. पैनल-माउंटिंग स्थापित करने और उपयोग करने में सुविधा प्रदान करती है।
विनिर्देश
मॉडल |
210-06 |
230-06 |
210-08 |
230-08 |
310-08 |
330-08 |
310-10 |
330-10 |
तरल |
वायु (40 माइक्रोमीटर फ़िल्टर तत्व द्वारा फ़िल्टर की जानी चाहिए) |
|||||||
संचालन |
वायु (40 माइक्रोमीटर फ़िल्टर तत्व द्वारा फ़िल्टर की जानी चाहिए) |
|||||||
पोर्ट का आकार |
इन = आउट = एक्जॉस्ट = 1/8" |
इन = आउट = 1/4"; एक्जॉस्ट = 1/8" |
इन = आउट = एक्जॉस्ट = 1/4" |
इन = आउट = 3/8"; एक्जॉस्ट = 1/4" |
||||
ओरिफ़िस आकार |
4H210-08: 17.0 मिमी (Cv = 1.0) 4H230C-08: 13.6 मिमी (Cv = 0.8) |
4H230C-08: 13.6 मिमी (Cv = 0.8) 4H330C-10: 21.3 मिमी (Cv = 1.25) |
||||||
वाल्व प्रकार |
5/2 मार्ग |
5/3 मार्ग |
5/2 मार्ग |
5/3 मार्ग |
5/2 मार्ग |
5/3 मार्ग |
5/2 मार्ग |
5/3 मार्ग |
स्नेहन |
अवांछित |
|||||||
दबाव सीमा |
0~1.0 MPa (0~145 psi) |
|||||||
प्रमाण दबाव |
1.5MPa(215psi) |
|||||||
तापमान |
-20~70℃ |
|||||||
बॉडी का सामग्री |
एल्यूमिनियम मिश्र धातु |
|||||||
संचालन कोण |
±15° |
±8.5° |
±15° |
±8.5° |
±18° |
±10° |
±18° |
±10° |
स्थापना
1.5/3 मार्ग वाला मैनुअल रिटर्न हैंड लीवर वाल्व स्टील बॉल द्वारा स्थिति में रखा जाता है, जिससे स्विच करना सुविधाजनक होता है। कृपया सही बल का प्रयोग करें ताकि स्थिति में अमेल या गलत संचालन न हो।
2. जब पैनल द्वारा स्थापित किया जाता है, तो व्यावहारिक आवश्यकता के अनुसार गैस्केट को अलग कर लें।

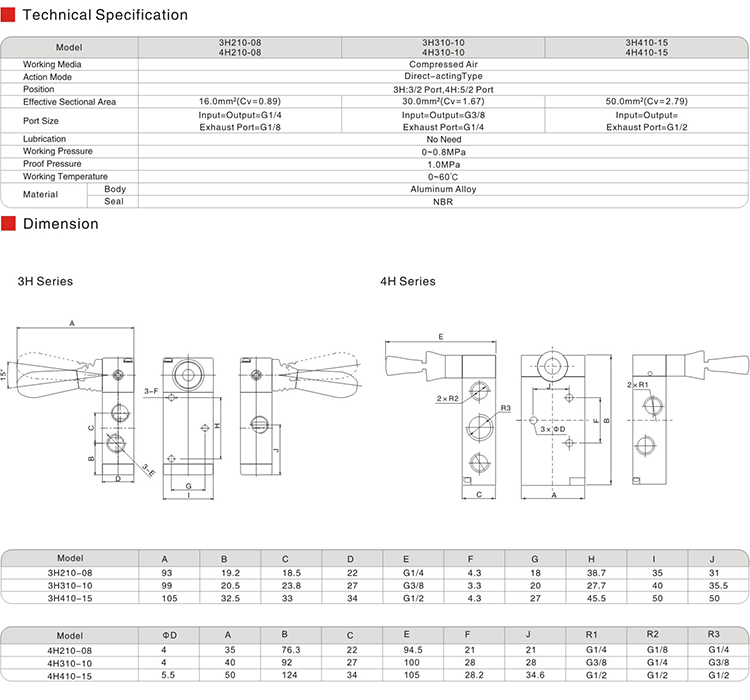

3. नीचे संदर्भ के लिए स्थापना विधि दी गई है।
नोट: पैनल द्वारा स्थापित करते समय कृपया पैनल की मोटाई और छिद्र के आकार पर ध्यान दें।
