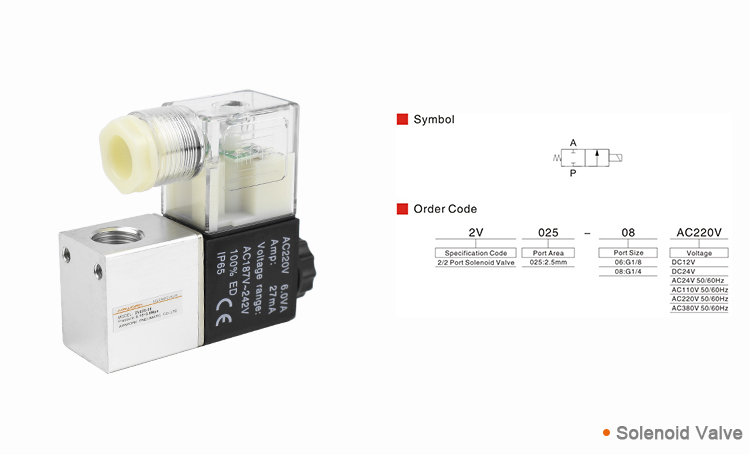

2 मार्ग द्रव नियंत्रण वाल्व
2v025 श्रृंखला

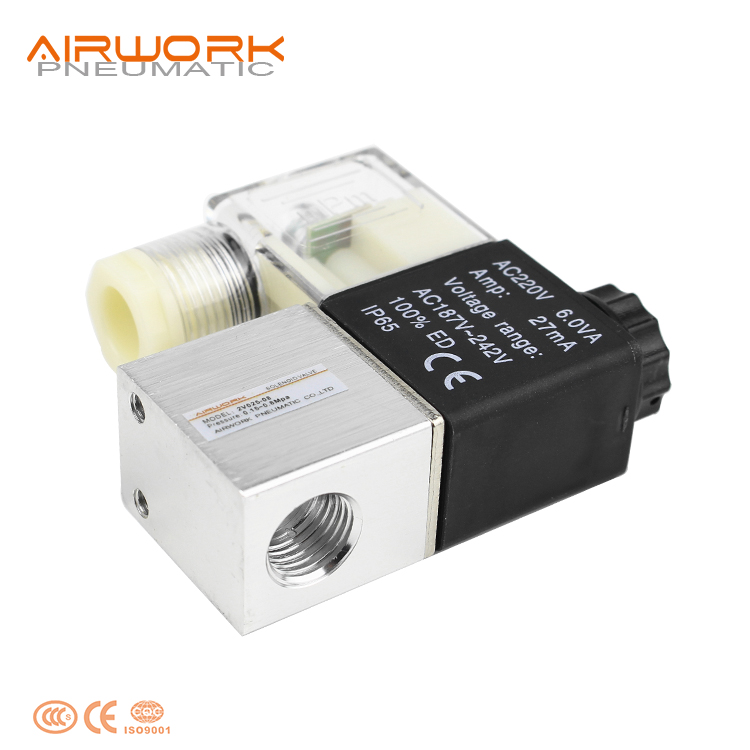

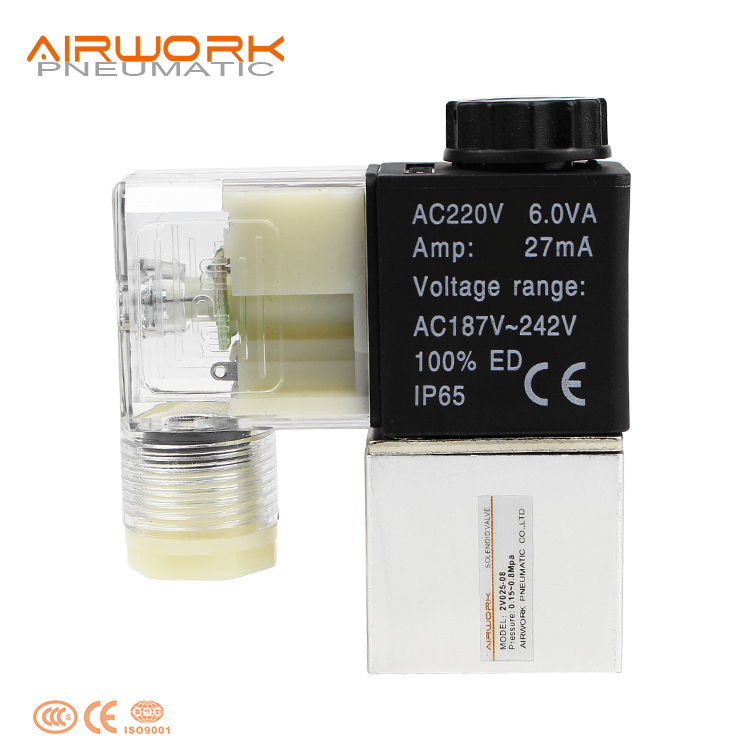

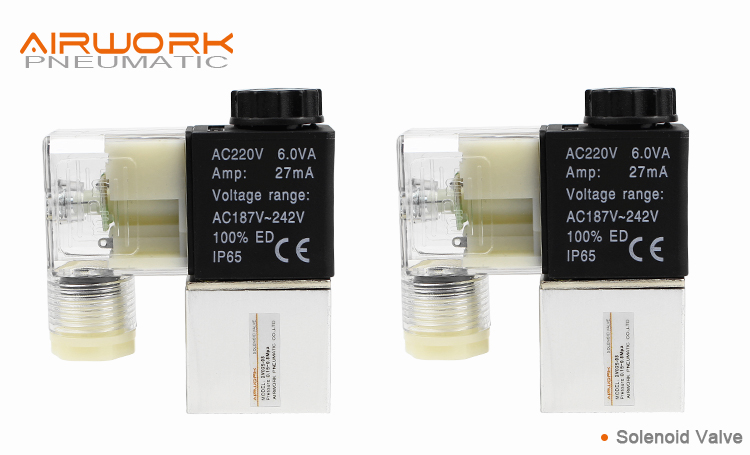

1. सीधे कार्य करने वाला और सामान्यतः बंद प्रकार का 2/2 रास्ते का इलेक्ट्रोमैग्नेटिक वाल्व। इसकी उच्च संवेदनशीलता इसे तीव्रता से दिशा बदलने की अनुमति देती है।
2. इसकी संरचना छोटी और सघन है।
3. वाल्व बॉडी पीतल की बनी है, जो ऊष्मा प्रतिरोधी है, और कॉइल का वर्गीकरण कक्षा B के अनुरूप है। सील्स फ्लोरीन रबर (VITON) से बने हैं, जो कई प्रकार के कार्य माध्यम के लिए उपयुक्त हैं।
2V130 और 250 श्रृंखला
1. यह 2/2 रास्ते का डायाफ्राम पायलटेड इलेक्ट्रोमैग्नेटिक वाल्व कम ऊर्जा खपत और बड़े वायु प्रवाह के साथ है।
2. प्रारंभिक दबाव कम है और न्यूनतम संचालन अंतर दबाव 0.05 MPa है।
3. वाल्व बॉडी पीतल की बनी है, जो ऊष्मा प्रतिरोधी है, और कॉइल क्लास B वर्गीकरण के अनुरूप है। सील्स NBR से बने हैं।
- अवलोकन
- अनुशंसित उत्पाद

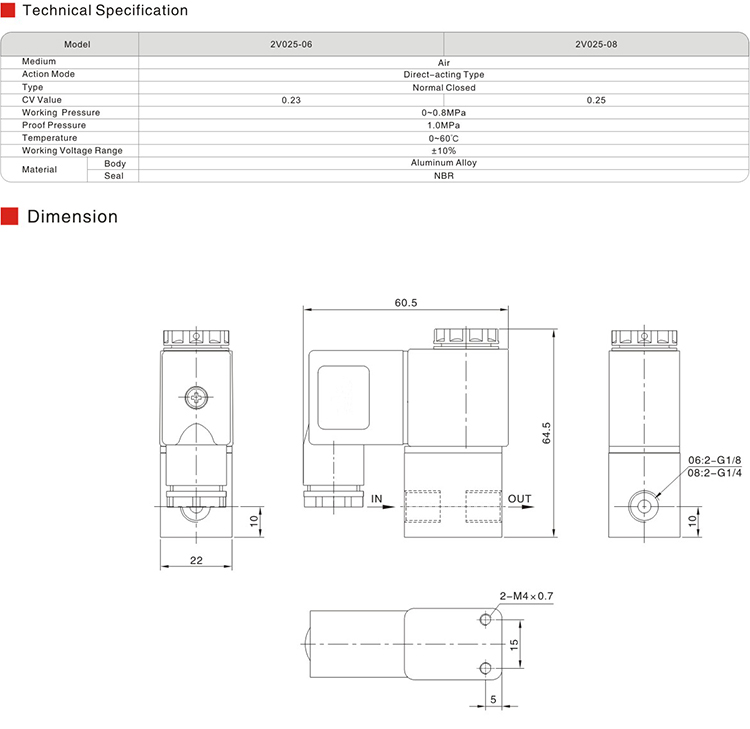

विनिर्देश
मॉडल |
2V025-06 |
2V025-08 |
2V130-10 |
2V130-15 |
2V250-20 |
तरल |
वायु.जल.तेल |
||||
अभिनय |
डायरेक्ट एक्टिंग |
आंतरिक रूप से पायलट द्वारा संचालित |
|||
प्रारंभिक स्थिति |
सामान्य बंद |
||||
ऑरिफ़िस साइज (मिमी) |
2.5 |
2.5 |
13.0 |
13.0 |
25.0 |
सीवी |
0.23 |
0.25 |
6.20 |
6.20 |
13.00 |
पोर्ट का आकार |
1/8" |
1/4" |
3/8" |
1/2" |
3/4" |
श्यानता सीमा |
20°CST से कम |
||||
दबाव सीमा |
0~1.0 MPa (0~145 psi) |
0.05~1.0 MPa (7~145 psi) |
|||
प्रमाण दबाव |
1.5MPa(215psi) |
||||
सामग्री बॉडी |
एल्यूमिनियम मिश्र धातु |
||||
सील पदार्थ |
NBR |
||||
सक्रियण समय |
0.05 सेकंड से कम |
||||
इंस्टॉलेशन और उपयोग
1. स्थापित करने से पहले सुनिश्चित करें कि वाल्व परिवहन के दौरान क्षतिग्रस्त नहीं हुआ है
2. कॉइल को पूर्णतः ऊर्ध्वाधर रखना आवश्यक है, और बॉडी पर इनलेट एवं आउटलेट क्षैतिज होने चाहिए। 40 माइक्रोमीटर फिल्टर तत्व द्वारा फिल्टर किए गए माध्यम का उपयोग करने की सिफारिश की जाती है। प्रवाह दिशा और पोर्ट के आकार का ध्यान रखें
3. कृपया ध्यान दें कि क्या स्थापना की स्थिति तकनीकी आवश्यकताओं (जैसे "वोल्टेज", "सक्रियण आवृत्ति", "कार्य दबाव" और "उपयोग के लिए तापमान सीमा") के अनुरूप है; इसके बाद ही उपकरण की स्थापना और उपयोग किया जा सकता है
4. कंपन और जमाव को रोकने के लिए उपाय करें
5. फिटिंग्स और ट्यूब्स का उपयोग करने से पहले सुनिश्चित करें कि वे साफ़ हैं। फिटिंग्स से जोड़ते समय, सुनिश्चित करें कि PTFE थ्रेड सील टेप का सही ढंग से उपयोग किया जा रहा है
6. धूल को दूर रखने के लिए, डिफ़ॉल्ट पैराग्राफ फ़ॉन्ट; डिमाउंटिंग के दौरान वायु इनटेक और आउटलेट में धूल-रोधी बूट लगाना कभी न भूलें
