Introduction : le « cerveau » du système pneumatique

Dans chaque ligne de production automatisée, tandis que les vérins fournissent la « force musculaire », les électrovannes vannes de Contrôle agissent comme le « cerveau » ou le « centre nerveux ». Elles constituent le lien essentiel entre les systèmes de commande électronique (tels que les API) et le mouvement mécanique. Pour les responsables des achats B2B et les intégrateurs de systèmes, comprendre les subtilités des électrovannes est indispensable afin d’optimiser les performances des machines et de réduire les temps d’arrêt.

Chez AIRWORK (Zhejiang Jinzhi Pneumatic Technology Co., Ltd.), nous sommes spécialisés dans les électrovannes à haute durabilité, qui équipent des industries dans 120 pays. Cette analyse approfondie examine les types, les fonctions et les critères professionnels de sélection de ces composants essentiels.

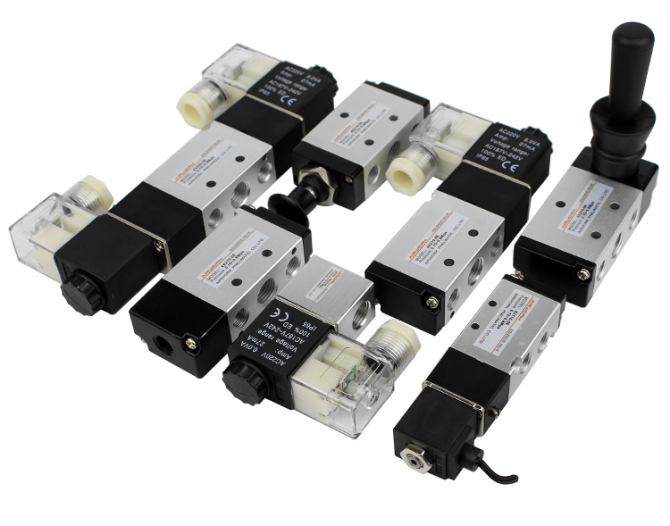

1. Fonctionnement des électrovannes : les principes de base

Une électrovanne est un dispositif électromécanique qui utilise une bobine électromagnétique pour contrôler le débit d’air comprimé. Lorsqu’un courant électrique traverse la bobine, celle-ci génère un champ magnétique qui déplace un noyau mobile ou un tiroir à l’intérieur du corps de la vanne. Ce déplacement ouvre ou ferme des orifices spécifiques, dirigeant ainsi l’air vers des vérins ou d’autres dispositifs pneumatiques.

Composants principaux :

• La bobine (solenoid) : le composant électrique qui génère la force magnétique.
• Le tiroir / le noyau mobile : la pièce mobile qui redirige le flux d’air.
• Le corps de la vanne : généralement fabriqué en alliage d’aluminium de haute qualité, il contient les orifices et les passages internes.

2. Types courants et fonctions

Sur le marché B2B, les électrovannes sont classées selon leur « nombre de voies » (nombre de raccordements) et leur « nombre de positions » (nombre d’états de commutation).

A. Électrovannes 2/2 voies (2 raccordements, 2 positions)

Il s’agit de vannes simples marche/arrêt. Elles possèdent une entrée et une sortie. Elles sont généralement utilisées pour des fonctions simples de relâchement ou de coupure d’air, sans besoin d’évacuation d’air depuis le côté actionneur.

B. Électrovannes 3/2 voies (3 raccordements, 2 positions)

les électrovannes 3/2 voies constituent le choix standard pour la commande de vérins à simple effet (équipés d’un ressort de rappel).

• Fonctionnement : une voie pour l’alimentation en air, une voie pour le vérin et une voie pour l’échappement. Lorsqu’elle est sous tension, elle remplit le vérin ; lorsqu’elle est hors tension, elle permet l’évacuation de l’air du vérin afin que le ressort ramène le piston.

C. Électrovannes 5/2 voies (5 raccordements, 2 positions)

Il s’agit de la vanne la plus courante pour les vérins à double effet.

• Fonction : Il comporte un orifice de pression, deux orifices pour vérin et deux orifices d’échappement. Il permet de commuter l’air entre les deux côtés du piston d’un vérin, assurant ainsi un déplacement contrôlé dans les deux sens.

D. Distributeurs 5/3 voies (5 orifices, 3 positions)

Ces distributeurs possèdent une position « centrale ». Ils sont utilisés lorsqu’il est nécessaire d’arrêter un vérin en cours de course.

• Centrage fermé : maintient le vérin en position en bouchonnant tous les orifices.
• Centrage à l’échappement : libère l’air des deux côtés du vérin, permettant ainsi un déplacement manuel.
• Centrage sous pression : maintient la pression des deux côtés.

3. À action directe ou à pilotage

Pour les acheteurs B2B, le choix entre ces deux modes de fonctionnement dépend de l’échelle d’application et de la pression requise.

• À action directe : la force de l’électroaimant déplace directement le tiroir. Ces distributeurs conviennent idéalement aux faibles débits et peuvent fonctionner à partir de 0 bar. Ils offrent une grande réactivité, mais leur taille est limitée.
• Piloté : L'électroaimant contrôle un petit débit d'air « pilote », qui utilise ensuite la propre pression d'air du système pour déplacer une tige de plus grande taille. Ces valves sont standard dans les applications industrielles, car elles permettent de gérer des débits élevés avec des bobines très petites et économes en énergie.

4. Conseils professionnels de sélection B2B

Lors de l’approvisionnement de robinets électromagnétiques pour un projet, gardez ces quatre facteurs critiques à l’esprit afin d’assurer une fiabilité à long terme.

I. Débit (valeur Cv ou Kv)

Choisir une valve trop petite limitera la vitesse de votre vérin. À l’inverse, une valve trop grande constitue un gaspillage financier et énergétique. Calculez le débit requis en fonction du diamètre de votre vérin et du temps de cycle souhaité.

II. Tension et consommation électrique

Les tensions industrielles standard comprennent le CC 24 V, le CA 110 V et le CA 220 V. Les conceptions B2B modernes privilégient le CC 24 V pour des raisons de sécurité et de facilité d’intégration avec les systèmes de commande numériques. Privilégiez des bobines économiseuses d’énergie si votre système comporte des centaines de valves fonctionnant simultanément.

III. Raccords et collecteurs

Avez-vous besoin de vannes individuelles avec des raccords filetés (G ou NPT), ou d’un système de collecteur ? Les collecteurs regroupent plusieurs vannes sur une seule base, partageant une même alimentation en air comprimé et un échappement commun. Cela réduit considérablement la complexité du câblage et le temps d’assemblage.

IV. Durabilité environnementale

• Indice de protection (IP) : Assurez-vous que la vanne peut résister aux conditions ambiantes (par exemple, IP65 pour une résistance à la poussière et à l’eau).
• Temps de réponse : Essentiel pour les lignes d’emballage ou de tri à haute vitesse.
• Durée de vie : Les vannes de qualité doivent être certifiées pour des millions de cycles. Les vannes AIRWORK sont testées pour leur fiabilité à haute fréquence.

5. Entretien : Prolonger la durée de vie des vannes

Pour éviter la cause la plus fréquente de défaillance des vannes — la contamination — suivez ces conseils :

• Traitement de l’air source : Utilisez systématiquement un groupe FRL (Filtre, Régulateur, Lubrificateur). Un air propre et sec empêche le blocage du tiroir.
• Lubrification appropriée : Si vous utilisez de l’air lubrifié, assurez-vous que l’huile est compatible avec les joints de la vanne (généralement en NBR ou en HNBR).
• Stabilité de la tension : Des fluctuations de tension peuvent provoquer une surchauffe prématurée des bobines.

Conclusion : Pourquoi choisir AIRWORK comme partenaire ?

Choisir la vanne électromagnétique adaptée va bien au-delà de la simple correspondance d’un numéro de pièce ; il s’agit de garantir que le cœur de votre machine fonctionne de manière fiable. AIRWORK fournit non seulement des composants de haute qualité, mais aussi une expertise technique permettant de concevoir, avec vous, des solutions optimisées pour les secteurs automobile, textile et du bois.

Fort de plus de 100 centres d’usinage CNC et d’une équipe dédiée à la recherche et au développement, nous sommes prêts à répondre à vos besoins B2B avec des prix compétitifs et une qualité conforme aux normes européennes.

Découvrez toute notre gamme de vannes de commande sur [jzpnu.com](https://www.jzpnu.com/control-valve) ou contactez-nous dès aujourd’hui par e-mail pour une consultation technique.

AIRWORK — Une maîtrise précise au service de l’industrie mondiale.
