Introduction : L’élément central de l’automatisation industrielle

Dans le domaine de l’automatisation industrielle, le cylindre pneumatique est le composant incontournable qui transforme l’air comprimé en mouvement linéaire. Pour les acheteurs et les ingénieurs B2B, le choix de la série de cylindres adaptée est essentiel afin d’assurer la fiabilité, l’efficacité et la rentabilité du système. Parmi les séries les plus populaires sur le marché figurent la série DNC et la série SC.

Chez AIRWORK (Zhejiang Jinzhi Pneumatic Technology Co., Ltd.), nous consacrons depuis plus de 16 ans à la perfection de ces composants. Ce guide propose une comparaison approfondie entre les vérins DNC et SC afin de vous aider à prendre une décision éclairée pour votre application spécifique.

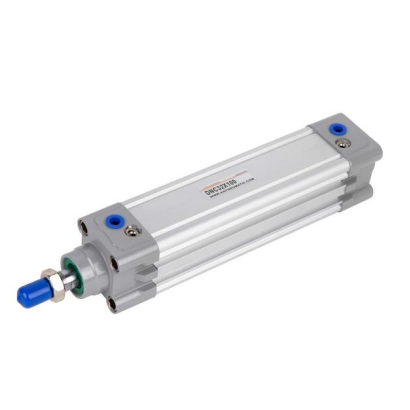

1. Série DNC : la norme moderne ISO 15552

La série DNC représente l’évolution moderne des actionneurs pneumatiques. Conçue conformément à la norme internationale ISO 15552 (anciennement ISO 6431), elle est reconnue mondialement pour son design élégant, de type profilé.

Caractéristiques principales des vérins DNC :

• Design profilé : Contrairement aux vérins traditionnels, la série DNC présente un corps cylindrique en aluminium de forme carrée. Les tirants sont intégrés à l’intérieur du profil, ce qui les protège contre la saleté et la corrosion.
• Amortissement réglable : Les vérins DNC sont équipés, de série, d’un amortissement pneumatique réglable aux deux extrémités, assurant ainsi une décélération fluide et réduisant le bruit d’impact.
• Intégration des capteurs : Le corps profilé comporte des fentes pour le montage à ras de capteurs de proximité, ce qui facilite leur intégration dans les systèmes de commande automatisés sans supports externes encombrants.
• Haute performance : Conçus pour fonctionner à grande vitesse et à haute fréquence, les vérins DNC offrent une longévité et une précision exceptionnelles.

---

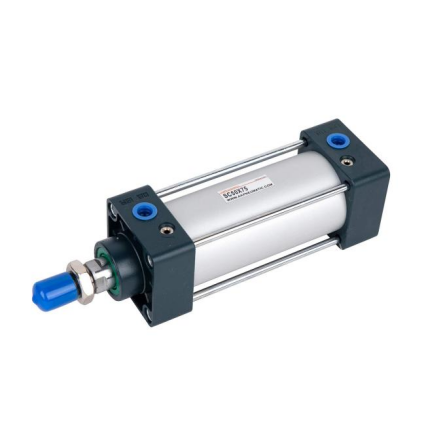

2. Série SC : La série robuste à tirants

La série SC est la « traditionnelle » cylindre pneumatique standard . Elle se caractérise par sa construction extérieure à tirants en acier, un standard de l’industrie depuis des décennies.

Caractéristiques principales des vérins SC :

• Construction à tirants : La tête et le fond du vérin sont fixés au corps par quatre tirants en acier externes. Cette conception est particulièrement robuste et facile à démonter pour l’entretien.
• Polyvalence : Les vérins SC sont disponibles dans une large gamme de diamètres intérieurs (de 32 mm à 320 mm ou plus) et de courses, ce qui les rend adaptés aux applications exigeantes.
• Rentabilité : En raison de son processus de fabrication plus simple, la série SC est souvent plus abordable que la série DNC, notamment pour les projets à grande échelle.
• Options de matériaux : Ils sont généralement fabriqués avec des cylindres en alliage d’aluminium de haute qualité et des tiges de piston chromées durcies pour une meilleure durabilité.

---

3. DNC contre SC : Principales différences pour l’approvisionnement B2B

Lors de la comparaison de ces deux séries, plusieurs facteurs se distinguent et influencent à la fois les performances et le coût total de possession.

A. Esthétique et propreté

La conception profilée du DNC ne vise pas uniquement l’esthétique ; elle est hautement fonctionnelle. En effet, les tirants étant intégrés, il y a moins de « recoins » où la poussière, la graisse ou les débris peuvent s’accumuler. Cela fait des vérins DNC le choix privilégié dans les secteurs exigeant une hygiène ou une propreté rigoureuse, tels que l’industrie agroalimentaire ou la pharmacie.

En revanche, les vérins de la série SC possèdent des tirants et des filetages apparents, qui peuvent accumuler des contaminants. Bien qu’idéaux pour l’usinage général ou le travail du bois, ils nécessitent probablement un nettoyage plus fréquent dans des environnements sensibles.

B. Espace et montage

Les vérins DNC sont généralement plus compacts dans leur section transversale. La possibilité de monter des capteurs à ras du profil permet de gagner un espace significatif dans les agencements mécaniques restreints. En outre, comme les vérins DNC respectent la norme ISO 15552, leurs dimensions de montage sont identiques quel que soit le fabricant, ce qui garantit un remplacement aisé et une compatibilité mondiale.

Les vérins SC suivent des dimensions standard largement acceptées sur les marchés asiatique et moyen-oriental, mais peuvent légèrement différer des normes ISO strictes selon le fabricant. Toutefois, leurs options de montage robustes les rendent idéaux pour les applications à forte force.

C. Maintenance et réparation

La série SC est souvent plus facile à réparer sur le terrain. Si une biellette est endommagée ou si les joints doivent être remplacés, les tiges externes peuvent être rapidement desserrées à l’aide d’outils standards.

---

4. Application Scénarios : Lequel choisir ?

Choisissez la série DNC si :

• Vous concevez des machines hautement technologiques pour les secteurs automobile ou électronique.
• Votre application nécessite des capteurs intégrés ainsi qu’un aspect propre et professionnel.
• Vous avez besoin d’une compatibilité avec la norme internationale (ISO 15552) pour des machines destinées à l’exportation.
• Vous intervenez dans des environnements où la propreté constitue une priorité.

Choisissez la série SC si :

• Vous recherchez une solution économique pour l’automatisation industrielle générale.
• Vous avez besoin d’un vérin robuste pour les secteurs de la menuiserie, du textile ou de la construction.
• Une maintenance sur site facile et une construction simple sont privilégiées.
• Vous avez besoin de diamètres d’alésage très importants pour des opérations de pressage ou de levage à forte force.

---

5. Conseils de sélection B2B : bien définir les caractéristiques techniques

Pour vous assurer de recevoir de la part d’AIRWORK un devis adapté et le produit adéquat, veuillez prendre en compte les paramètres suivants :

1. Diamètre d’alésage (mm) : déterminez la force requise (Force = Pression × Surface).

2. Course (mm) : distance que le piston doit parcourir.

3. Environnement de fonctionnement : le vérin nécessite-t-il des joints résistants à la chaleur (Viton) ou une tige en acier inoxydable pour résister à la corrosion ?

4. Accessoires de fixation : avez-vous besoin d’un embout à oreilles (CA/CB), d’un support à pattes (LB) ou d’une bride (FA/FB) ?

---

Conclusion : l’avantage AIRWORK

Que vous optiez pour la série élégante et haute performance DNC ou pour la série robuste et fiable SC, la qualité est non négociable. Chez AIRWORK, nous utilisons des centres d’usinage CNC de pointe et un contrôle qualité rigoureux afin de garantir que chaque vérin répond aux normes mondiales. Notre équipe d’ingénieurs est prête à vous proposer des solutions intégrées sur mesure, adaptées aux besoins spécifiques de votre secteur d’activité.

Prêt à moderniser vos systèmes pneumatiques ? Contactez notre équipe B2B à l’adresse [[email protected]](mailto:[email protected]) pour obtenir un devis gratuit et une consultation professionnelle.

AIRWORK — Votre partenaire de confiance en excellence pneumatique depuis 2010.
