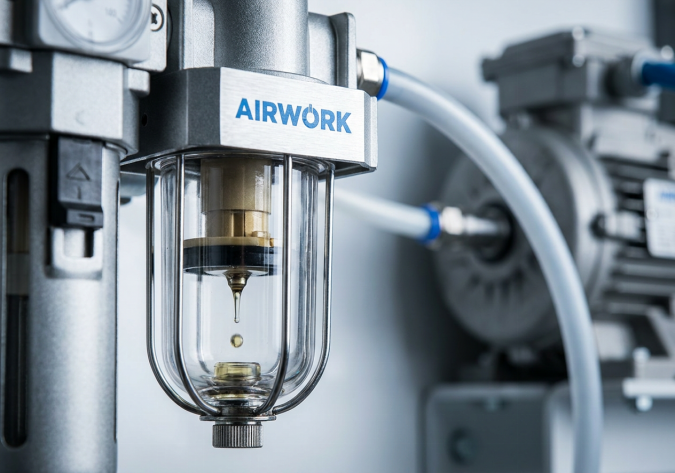

Q: Hvorfor er 'automatiske smørepumper' i FRL-enheder den primære beskyttelse mod slid på luftmotorer?

Introduktion: Luftmotorernes miljø med høj friktion

Industrielle luftmotorer anvendes bredt inden for fremstilling, blanding, boring og emballage på grund af deres høje effekt-til-vægt-forhold, gnistfrie sikkerhedsegenskaber og evne til at standse under belastning uden at brænde ud. Imidlertid, i modsætning til elektriske motorer, som har tætsluttende lejer for livstid, er luftmotorer afhængige af roterende skydevinger eller kolber, der glider med ekstremt høje hastigheder mod metalcylinderwands.

Uden konstant, pålidelig smøring genererer denne kontinuerlige glidende kontakt høj friktion og intens lokal varme. Dette får de sammensatte skinner til at slidte hurtigt, hvilket resulterer i massiv blow-by (komprimeret luft, der slipper forbi skinnerne), reduceret drejehastighed, alvorlig tab af udgangsmoment og endelig motorlåsning. Indkøbschefer og driftsingeniører på fabrikken skal forstå, at manuel smøring er langt fra tilstrækkelig. Den eneste pålidelige beskyttelse mod tidlig luftmotorfejl er integration af en automatisk smøringsenhed i luftforsyningsbehandlingsenheden (FRL-enhed).

Denne tekniske vejledning forklarer de fysiske mekanismer bag luftmotorers slid samt, hvordan JZPNU's AIRWORK automatiske smøringsenheder forhindrer systemnedbrydning.

1. Begrænsningerne ved manuel smøring: Sultcyklussen

Mange fabrikker forsøger at spare på hardwareomkostningerne ved at udelade smørepumpen i FRL-enheden. I stedet instruerer de operatører eller teknikere i at hælde et par dråber pneumatiske olie direkte ind i maskinens luftindgangsåbning ved begyndelsen af hver skift. Denne metode er meget ineffektiv af to store fysiske årsager:

• Oliefloodfasen: Når olie hældes manuelt ind i indgangen, fører den første trykluftstød en stor mængde flydende olie gennem systemet. Dette oversvømmer luftmotoren, hvilket resulterer i, at olie sprøjtes ud af udstødningsdæmpere, hvilket skaber en rodet og farlig arbejdsplads samt potentielt forurener produkter på pakkelinjerne.
• Fase med olieudmattelse: Inden for fem til ti minutter efter start er den første olieportion fuldstændigt opbrugt. I resten af skiftet – syv til otte timer – kører luftmotoren i en tilstand med tør gnidning og hurtig olieudmattelse. De bevægelige lameller slidtes hurtigt ned, og intern fugt (kondens) begynder at ruste stålværkerne og lejerne.

Automatiske smøresystemer eliminerer denne udmattningscyklus ved at levere en kontinuerlig, reguleret mikrodråbefog af olie direkte til den bevægelige luftstrøm.

2. Sådan fungerer et automatisk smøresystem: Venturi-effekten

Et automatisk smøresystem er en præcisionsenhed til væskeforsyning, der integreres i luftledningen. Den anvender grundlæggende fysik til at omdanne flydende olie til en fin dråbefog og transportere den videre i strømmen:

• Trin 1: Oprettelse af et trykfald (Venturi-princippet). Når komprimeret luft strømmer gennem smørepumpens krop, passerer den en snæver indsnævring eller dyse. Denne indsnævring øger luftens hastighed og skaber en lokal lavtrykszone (Venturi-effekten) direkte over oliesugerrøret.
• Trin 2: Sugning og dråbestyring. Trykforskellen mellem den lavere trykluftstrøm og den højere trykoliebeholder tvænger væskeolie op gennem sugerrøret. Olieflyden træder ind i en gennemsigtig synsdome, hvor den drypper gennem en justerbar nålventil. Teknikere kan visuelt overvåge og justere den præcise dryphastighed (dråber pr. minut), ved at dreje nålskruen.
• Trin 3: Atomisering til mikro-tåge. Når hver olie dråbe falder fra nålventilen ned i luftstrømmen med høj hastighed, bliver den fysisk skåret og atomiseret til en mikroskopisk tåge eller dis (med dråbestørrelser under 2 mikrometer). Den ekstremt fine tåge er så let, at den kan forblive svævende i den komprimerede luftstrøm over lange afstande og gennem komplekse rørledninger og dermed levere en kontinuerlig smørefilm direkte ind i luftmotorkammeret.

3. Den automatiske smøringssystems tredobbelte beskyttelsesprofil

Ved at sikre en kontinuerlig tilførsel af mikro-tågeolie beskytter en automatisk smøremaskine de indvendige komponenter i en luftmotor på tre adskilte måder:

• Reduceret friktion og slid: Oliesprøjtet danner en molekylær smørefilm mellem kanterne af de glidevægter og statorvæggen. Dette reducerer den mekaniske friktionskoefficient og forlænger vægternes levetid fra et par hundrede timer til flere tusinde driftstimer.
• Dynamisk tætning og drejningsmomentmaksimering: En luftmotor er afhængig af en tæt tætning mellem vingespidsen og cylinderens væg for at omdanne tryk til rotation. Den kontinuerlige oliefilm fungerer som en dynamisk tætning, udfylder mikrospalter og forhindrer, at trykluft leker forbi vingerne. Dette maksimerer motorens volumetriske effektivitet og udgangsdrejningsmoment.
• Korrosions- og rustbeskyttelse: Når komprimeret luft udvider sig inden i motoren, falder temperaturen hurtigt, hvilket får atmosfærisk fugt til at kondensere til vanddråber. Dette flydende vand forårsager rustdannelse på de stålrotorer og cylindere. Smørefilmen dækker fysisk alle indvendige metaloverflader og forhindrer, at vand kommer i kontakt med metallet, hvilket eliminerer rustdannelse.

4. Valg og opsætning af smørepumpe

For at opnå optimal beskyttelse skal vedligeholdelseshold følge korrekte opsætningsprotokoller:

• Valg af smøremiddel: Brug aldrig almindelig motorolie til biler eller hydraulikvæske. Disse olieprodukter har høj viskositet og indeholder tilsætninger, der nedbryder pneumatiske tætninger. Brug altid højkvalitets, lavviskøs olie til pneumatiske værktøjer (typisk syntetisk olie i ISO VG 32- eller ISO VG 22-kvalitet).
• Justering af dråbehastighed: En almindelig brancheretningslinje for roterende luftmotorer er at justere nålventilen på smørepumpen, så den leverer 1–2 dråber olie pr. 1.000 liter komprimeret luft. Ved kontinuerlig drift svarer dette til ca. 3–5 dråber pr. minut, afhængigt af motorens slagvolume.
• Monteringsposition: FRL-enheden skal monteres så tæt på luftmotoren som muligt (helst inden for 5 meter), så olie-dispersionsdampen ikke kondenserer på de lange rørvegge, inden den når motoren.
• Hvorfor vælge JZPNU AIRWORK automatiske smørepumper?

Zhejiang Jinzhi Pneumatic Technology Co., Ltd. (JZPNU) fremstiller modulære, højeffektive FRL-systemer under vores mærke AIRWORK med vores avancerede AL-serie automatiske smørepumper:

• Præcist dråbekontrol: Vores AL-serie smørepumper er udstyret med en integreret metalindstillingsknap med låst indstilling for at forhindre utilsigtet ændring og muliggøre meget stabil olieafgivelse på mikrometer-niveau.
• Holdbare, højklare kar: Vi anvender premium-polycarbonatkår omgivet af stålbeskyttelsesringe, hvilket giver høj slagfasthed og klar 360-graders synlighed af oliestanden.
• Uafbrudt genfyldning: Vores avancerede smørepumper kan genfyldes med pneumatisk olie direkte, mens systemet er fuldt trykket op, hvilket eliminerer behovet for systemnedlukning og maksimerer produktiviteten i anlægget.
• Modulær fleksibel montage: AL-serien er designet til at forbinde sig modulært med vores AF-serie filtre og AR-serie reguleringsventiler, så købschefer kan købe en brugerdefineret FRL-enhed, der er tilpasset deres maskiners præcise krav.

Konklusion: Strategiske indkøbsanbefalinger

I B2B-industrielle drifter fører luftmotorfejl til direkte produktionsudfald og høje reparationomkostninger. Købsdirektører og udstyrsdesignere bør behandle automatiske smørepumper som en ufravigelig sikkerhedskomponent for alle installationer af pneumatiske motorer og værktøjer. At samarbejde med en fremragende producent som JZPNU for at skaffe højeffektive AIRWORK FRL-assemblyer er en afprøvet metode til at eliminere stoppå grund af friktion, udvide luftmotorers levetid og beskytte dine investeringer i automation. For at anmode om en prøve eller teknisk rådgivning, kontakt JZPNU's ingeniørteam i dag.
