Výrobce pneumatických válců SU s pístovou tyčí pro přímý prodej od OEM továrny, dvojčinný vzduchový válec podle normy ISO 15552, kompatibilní s Festo DNC, velkoobchod

Podrobný popis výrobku:

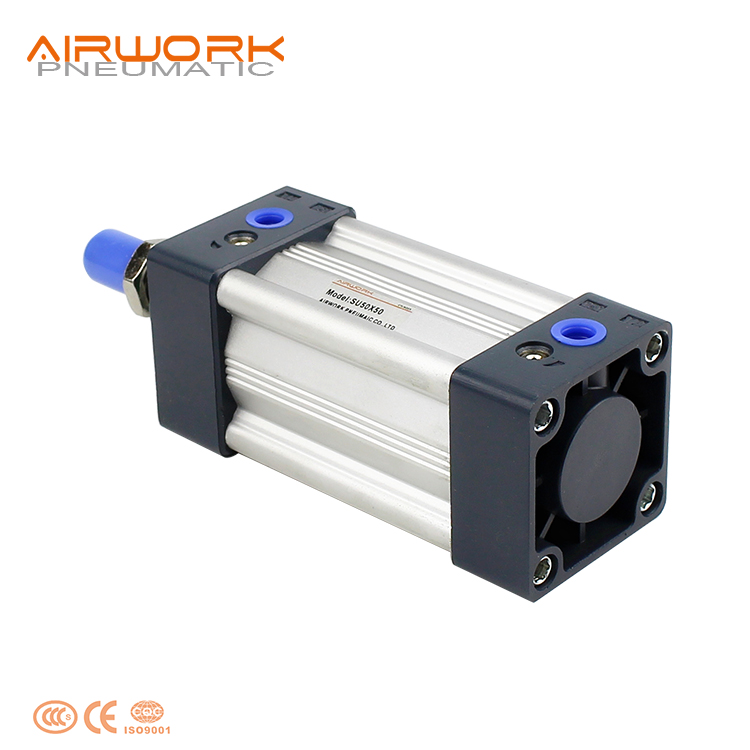

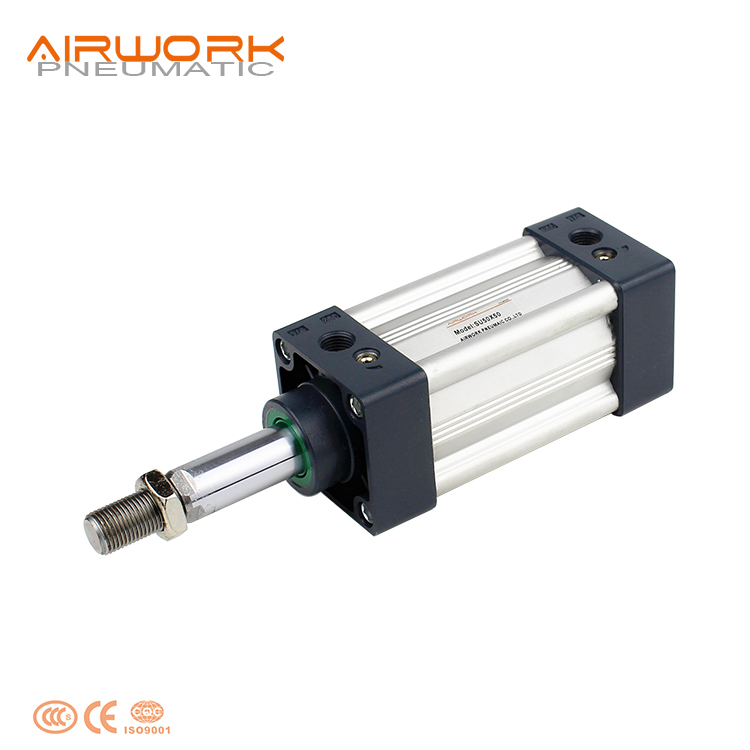

Řada SU je standardní dvojčinný pneumatický válec s hliníkovou trubkovou skříní a konstrukcí s táhlovými tyčemi podle normy ISO 15552. Byl navržen jako přímá funkční náhrada za válec Festo DNC, poskytuje identický výkon i kompatibilitu upevnění za výrazně nižší cenu. Je zaměnitelný s válci podle norem ISO 6431 / VDMA 24562 po celém světě, disponuje nastavitelným tlumením, volitelným magnetickým pístem a úplnou řadou příslušenství pro upevnění podle normy ISO.

Použití ODVĚTVÍ

• Obecné průmyslové stroje – tlačení, tažení, zvedání a upínání
• Balicí stroje – uzavírání, tvorba krabic, skládání a doprava
• Výroba automobilů a autodílů – montážní přípravky, lisovací stroje a převodní jednotky
• Textilní stroje – vedení látek, napínání při navíjení, střih
• Zpracování potravin a nápojů – plnění, uzavírání, třídění a dopravní linky
• Manipulace s materiálem a zvedání – jeřáby, zvedací zařízení, tlačící zařízení a rozváděče
• Dřevozpracující stroje – podávání desek, upínání a lisování
• Tisk a zpracování papíru – válcování, střih a skládání
• Těžební, stavební a těžké stroje – pneumatické pohony na sítech a dávkovačích
• Speciální stroje OEM – standardní aktuátor podle normy ISO pro nové konstrukce strojů

Vlastnost produktu

1. Standardní válec vyrobený naším podnikem.

2. Těsnění pístu využívá heterogenní dvousměrnou těsnicí konstrukci. Jeho rozměry jsou přesné a zároveň zajišťuje uchování oleje.

3. Jedná se o válec bez táhlových šroubů. Válcová trubka má tvar „Mikimouse“ a dobře odolává korozi.

4. Ve srovnání se standardním válcem ISO 15552 je válec řady SU se stejným průměrem vnitřního otvoru kratší.

5. Nastavení tlumení válce je hladké a stabilní.

6. Montážní příslušenství je stejné jako u řady SC.

7. Pro těsnění je použit materiál odolný vysokým teplotám, který zajišťuje normální provoz válce při teplotě až 150 °C.

Specifikace

Možnosti přizpůsobení

Výhody produktu

• Mezinárodní norma ISO 15552 – stejné montážní rozměry jako válce Festo DNC, SMC CA2, ISO 6431 / VDMA 24562; světově zaměnitelné.
• Konstrukce s táhlovými tyčemi – robustní, stabilní a snadno rozebíratelná pro údržbu a výměnu těsnění.
• Široký rozsah průměrů – Ø32 / 40 / 50 / 63 / 80 / 100 / 125 / 160 / 200 mm (Ø250 na vyžádání).
• Dlouhé zdvihy – standardně až 500 mm, na objednávku až 2000 mm (závislé na průměru).
• Nastavitelné tlumení vzduchem – přesné tlumicí ventily na obou koncích pro hladké a tiché zastavení.
• Odolné materiály – chromovaná ocelová pístní tyč, tvrdě anodizovaná hliníková trubka, těsnění z TPU.
• Možnost magnetického pístu – reedové nebo polovodičové spínače pro zpětnou vazbu polohy a řízení PLC.
• Kompletní příslušenství pro montáž podle normy ISO – nožní konzola, přední / zadní příruby, otočný čep, kloubový čep – nerezové upevňovací prvky k dispozici.
• Vysoký provozní tlak – až 1,0 MPa v provozu, 1,5 MPa zkušební tlak.
• Výroba přímo od výrobce (OEM/ODM) – velkoobchodní cena, nízké minimální množství objednávky (MOQ), krátká dodací lhůta, cenová nabídka během 24 hodin.

Instalace a použití

1. Při změně zatížení v provozu je třeba vybrat válec s dostatečnou výstupní kapacitou.

2. V podmínkách vysoké teploty nebo korozivního prostředí je třeba zvolit válec s vysokou odolností proti teplotě nebo korozí.

3. V prostředí s vyšší vlhkostí, velkým množstvím prachu nebo kapek vody, olejového prachu a svářecích strusky je nutné uplatnit příslušná ochranná opatření.

4. Před připojením válce k potrubí je nutné odstranit veškeré nečistoty z potrubí, aby nedošlo k proniknutí částic do válce.

5. Prostředek používaný ve válci musí být filtrován na jemnost 40 µm nebo jemněji.

6. V prostředí nízkých teplot je nutné uplatnit protimrazová opatření, aby nedošlo k zamrzání vlhkosti.

7. Před uvedením do provozu je třeba válec nejprve provozovat bez zátěže. Před spuštěním je nutné nastavit tlumivku na minimum a postupně ji uvolňovat, aby nedošlo k poškození válce nadměrným nárazem.

8. Válec musí během provozu vyhnout vlivu bočního zatížení, aby byla zajištěna jeho normální funkce a prodloužena životnost.

9. Pokud je válec demontován a dlouhodobě skladován, proveďte na jeho povrchu protikorozní úpravu. Na přívodních a vývodních vzduchových přípojkách je nutné nasadit ochranné krytky proti prachu.

Často kladené otázky

Otázka 1: Mohu vaše válce přímo nahradit válci značek SMC/Festo/Parker?

Odpověď 1: Nabízíme přesně stejné modely jako SMC, Festo a Parker, které splňují mezinárodní normy (ISO 6431, ISO 15552, ISO 6432) a jsou tedy plně zaměnitelné s původními modely SMC/Festo/Parker.

Otázka 2: Jsou montážní rozměry vašich válců stejné jako u původních?

Odpověď 2: Naše montážní otvory jsou přesně shodné s původními. Můžeme vám zaslat výkresy k potvrzení a také ověřit specifikace závitů (PT/NPT/G/BSPP).

Otázka 3: Pokud již není dostupná původní značka a model, můžete mi doporučit náhradní model na základě starého modelu?

Odpověď 3: Můžete nám nahrát fotografii nebo typový štítek svého starého válce a my vám doporučíme vhodný náhradní model.

Otázka 4: Z jakého materiálu jsou vyrobeny těsnění vašich válců? Jaké jsou přípustné provozní teploty?

A4. Naše těsnění jsou vyrobená z NBR (univerzální materiál), Vitonu (odolný vůči vysokým teplotám a chemické korozi) nebo PU (odolný proti opotřebení). Můžeme také vyrábět válce z nepoužívaných materiálů dle vašich požadavků.

Q5. Jaký je způsob tlumení válce? Je možné jej nastavit?

A5. Způsoby tlumení válců zahrnují gumové tlumení, vzduchové tlumení a polohu regulačního ventilu pro vzduchové tlumení, což je klíčové pro snížení vibrací zařízení.

Q6. Lze upravit speciální zdvih? Jaká je doba dodání?

A6. Můžeme vyrábět jakoukoli požadovanou délku zdvihu; doba výroby na míru je obvykle 3–5 dnů.

Q7. Má pístní tyč (PistonRod) povrchovou úpravu? Jaká je její odolnost proti korozi?

A7. Naše pístní tyče jsou tvrdě chromovány a vyrobeny z nerezové oceli, čímž nabízejí vynikající odolnost proti opotřebení.

Q8. Jaká je záruční doba? Co se stane v případě netěsnosti?

A8. Naše výrobky jsou obvykle zaručeny na dobu 12–18 měsíců. Poskytujeme opravný sad a video návody, jak opravit netěsnost.

Otázka 9. Nabízíte možnost malých zkušebních objednávek? Je vyžadována minimální objednávka v plné kartonové krabici?

Odpověď 9. U skladem dostupných položek neexistuje minimální objednávkové množství (MOQ) a podporujeme i vzorky v malém množství.

Otázka 10. Jaká je doba dodání? Existuje pro naléhavé opravné objednávky zrychlený dopravní kanál?

Odpověď 10. U malých a naléhavých objednávek můžeme zaslat zboží do tří dnů, protože máme velké množství zboží na skladě.

Otázka 11. Můžete poskytnout zkušební protokoly vyhovující normám RoHS/CE/ISO?

Odpověď 11. Naše produkty splňují normy RoHS/CE/ISO a můžeme poskytnout příslušné osvědčení.
