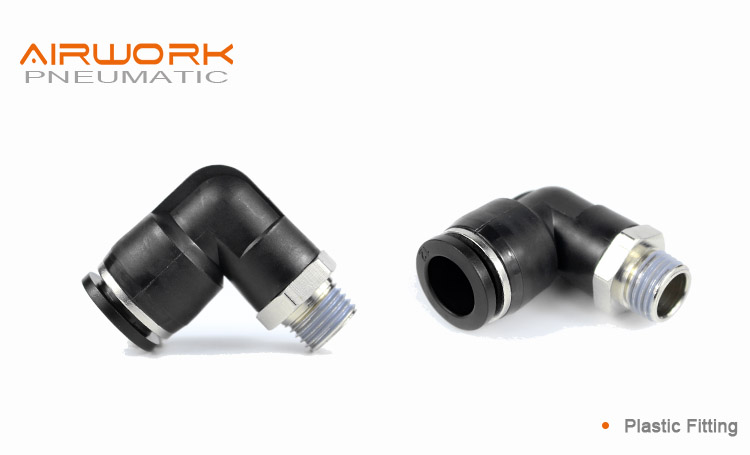

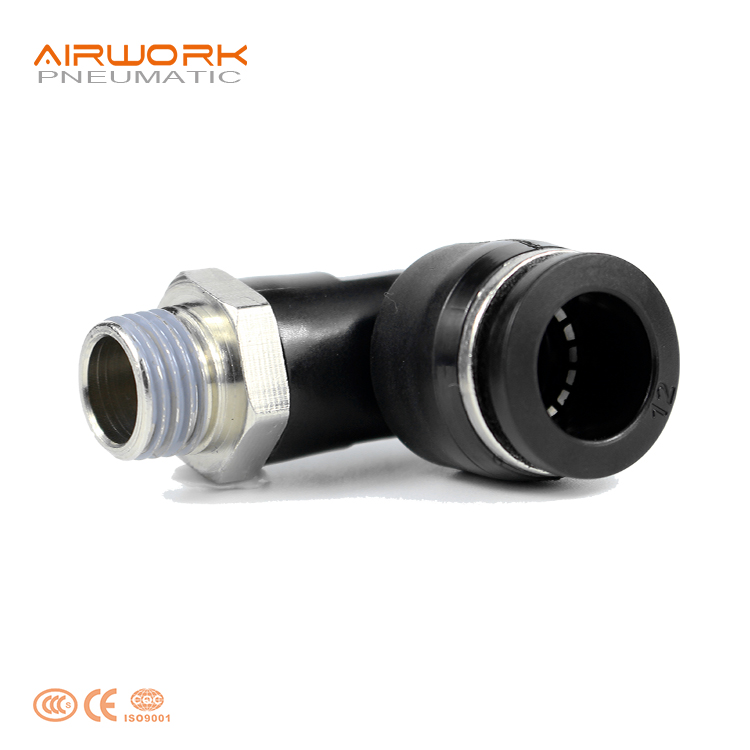

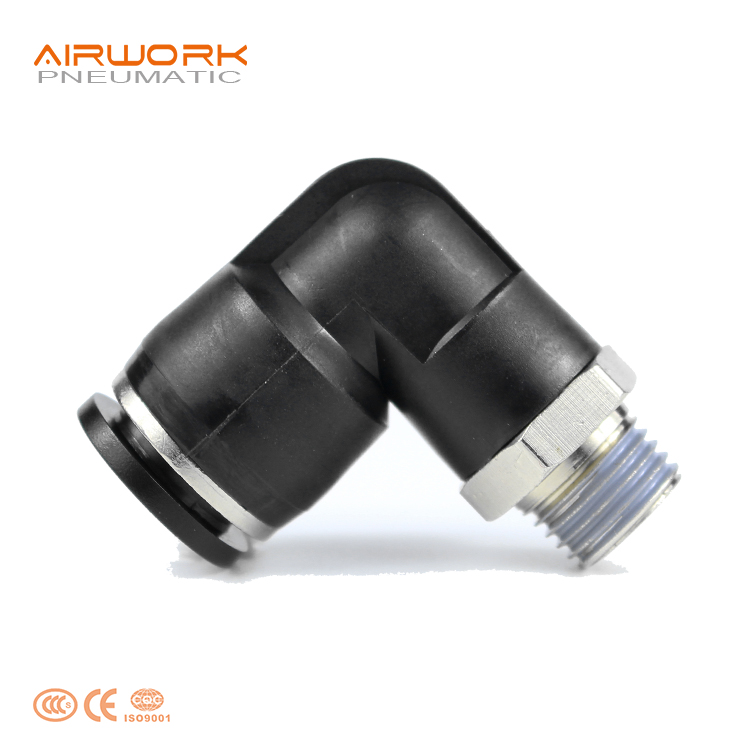

تجهيزات دفع مباشرة على شكل مرفق ذكرية PL
تقدم شركة AIRWORK مجموعة واسعة من المنتجات لربط أنابيب الهواء المضغوط بشكلٍ موثوق، سواءً كانت وصلات دفع-داخل (Push-in)، أو ذات الحواف (Barbed)، أو ذات الخيوط (Threaded)، أو وصلات النقر (Click). وما يميز شركة AIRWORK هو أن نطاق منتجاتها يتميّز بمفهوم الحلول النظامية النموذجي. وفي السنوات الأخيرة، بذلنا جهودًا كبيرةً لتطوير كلٍّ من الأنابيب والوصلات بشكلٍ أكبر، وكرّسنا جهدًا كبيرًا لضمان التنسيق الأمثل بين تركيبات الأنابيب والوصلات المُصمَّمة خصيصًا للتطبيقات المختلفة.
- نظرة عامة
- المنتجات الموصى بها

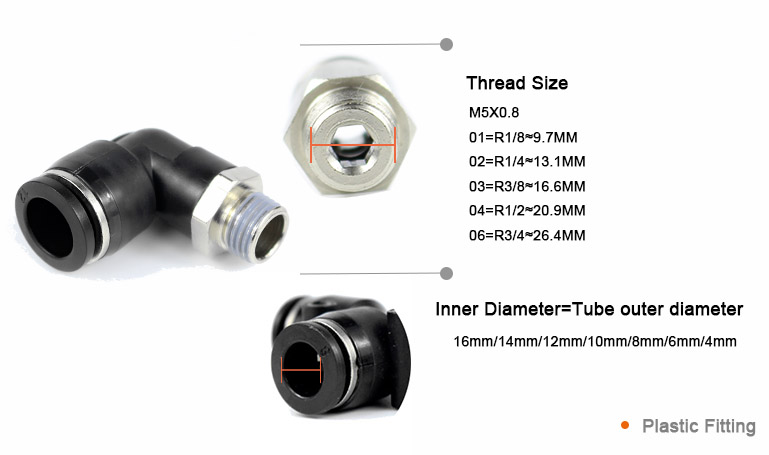

أقطار الأنابيب الخارجية: ٤، ٦، ٨، ١٠، ١٢، ١٦ مم
خيوط الوصلات: معيار ISO-965 متري موازٍ (M5، M7، M10×1، M12×1,25)،
معيار ISO-7 BSPT (R1/8، R1/4، R3/8، R1/2)،
معيار ISO-228 BSPP (G1/8، G1/4، G3/8، G1/2).

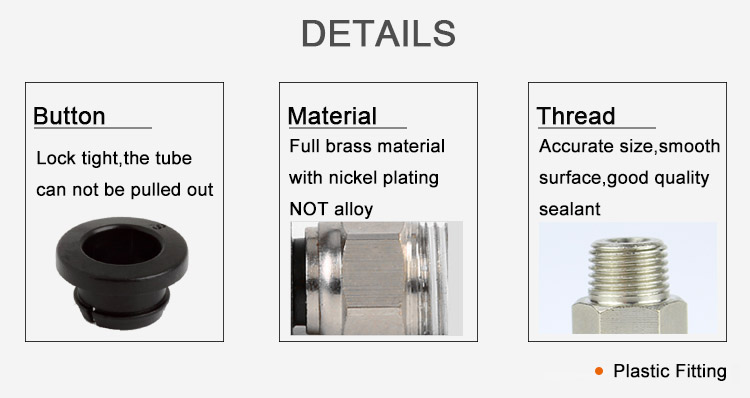

ميزة المنتج
١. نماذج قابلة للتغيير يمكن استخدامها على نطاق واسع في جميع أنواع الأنظمة الهوائية.
٢. أداء عالٍ في التدفق: يتحمل نفس معدل التدفق الذي يسمح به قطر الأنبوب الداخلي.
٣. توصيل الأنابيب بسهولة ويسر. وجزء توصيل الأنبوب آمن ومتين.
٤. الجزء الخيطي مغطى بمادة مانعة للتسرب، كما أن خيط القياس M5 مزوَّد بطوق إغلاق مانع للتسرب لمنع تسرب الهواء من خلال الجزء الخيطي للتوصيل.
5. الجسم المعدني المطلي بالنيكل مقاوم للتآكل والتلوث، مما يوسع نطاق تطبيقاته.

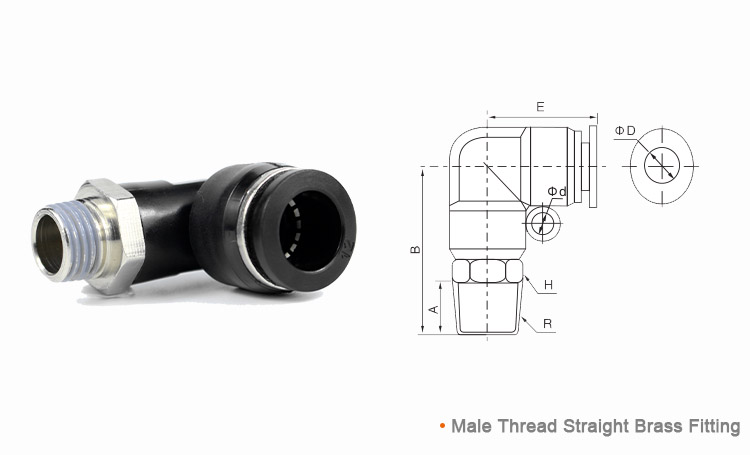

المواصفات
القطر |
ø ٤ مم |
قطر ٦ مم |
قطر ٨ مم |
قطر ١٠ مم |
قطر ١٢ مم |
قطر ١٤ مم |
قطر ١٦ مم |
ضغط العمل القصوى |
10bar |
||||||
الحد الأدنى من ضغط العمل |
0.9 بار |
||||||
درجة الحرارة [°م] |
-٢٠ ÷ +٨٠ (انظر خصائص الأنابيب المستخدمة) |
||||||
الخيوط |
وصلة غاز أسطوانية وفق المعيار الدولي ISO-228 BSPP وصلة غاز مخروطية وفق المعيار الدولي ISO-7 BSPT (مع مادة عازلة من البوليتيترافلوروإيثيلين PTFE مُطبَّقة مسبقًا) المقاييس المتوازية وفق المعيار ISO-965 |
||||||
أنبوب الاتصال |
البولي يوريثان (PU)، والبولي إيثيلين (PE)، والبولي أميد (PA)، والفلوروبوليمير (PTFE)، وبوليستر (HY3L)، وأنابيب معدنية صلبة ذات طرف معدني أملس ومُخدَّد |
||||||
سائل |
الهواء المضغوط (للمواد السائلة الأخرى، يُرجى استشارة فنيينا) |
||||||
المواد |
الجسم = بوليمر تقني (PA66)، نحاس مطلي بالنيكل |
||||||
تركيب وإزالة الأنابيب
١. تركيب الأنابيب
امسك أنبوب التوصيل وادفعه ببطء داخل التوصيلة حتى يتوقف تمامًا. وسيتم قفل الأنبوب تلقائيًا.
٢. إزالة الأنبوب

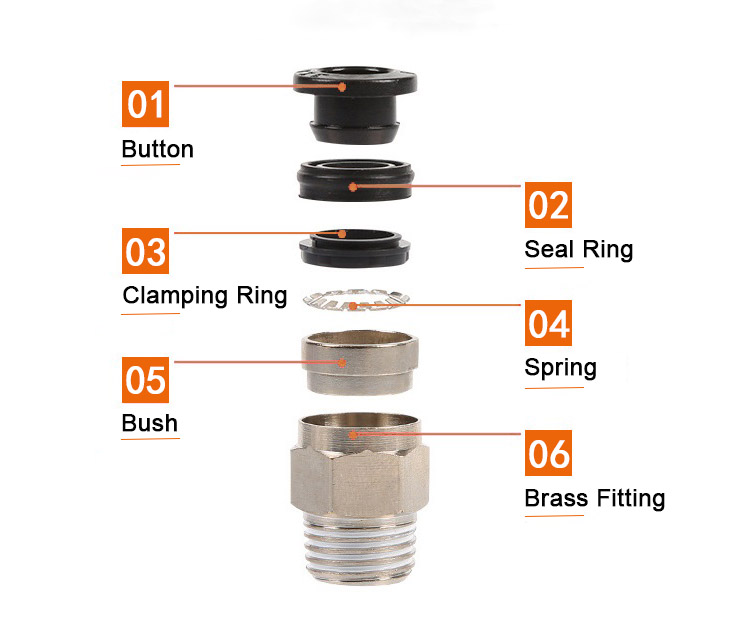

اضغط على زر الإطلاق لفتح الحشية الربيعية بحيث يمكن إخراج الأنبوب.
ملاحظة: عند إزالة الأنبوب، تأكَّد من أن ضغط السائل داخل الأنبوب يساوي الصفر.
طريقة شد خيط التوصيل
استخدم مفتاحاً سداسي الشكل داخلياً أو خارجياً لشد التوصيلة كما هو موضح في الصورة أدناه.
ملاحظة: يُرجى الرجوع إلى الجداول أدناه لمعرفة عزم الشد المطلوب وعمق إدخال الخيط المسماري.
٣. تحذير
٣.١. قد تتسبب القوى الخارجية (الانحناء، والالتواء، والشد) في تلف التوصيلة وحدوث تسرب هوائي.
٣.٢. قد يؤدي التركيب غير الكافي إلى حدوث تسرب هوائي أو انفصال الأنبوب.
٣.٣. قد يتسبب سحب الأنبوب أو الالتفاف به بشكل مفرط في تلف التوصيلة. وللإرشادات الخاصة بالتركيب، راجع الجدول أدناه.
٤. طريقة شد خيط الاتصال للتوصيلة ذات الخيط من النوع M5
أولاً، قم بالشد يدوياً، ثم استخدم المفتاح لشده إضافيًا بمقدار ربع دورة. وقد يؤدي الشد المفرط إلى تلف جزء الخيط أو تشويه الحشية،
ومن ثم حدوث تسرب هوائي. أما الشد غير الكافي فقد يؤدي إلى فك الخيوط أو حدوث تسرب هوائي.
٥. التحمل المسموح لقطر الأنبوب البولي يوريثان الخارجي
