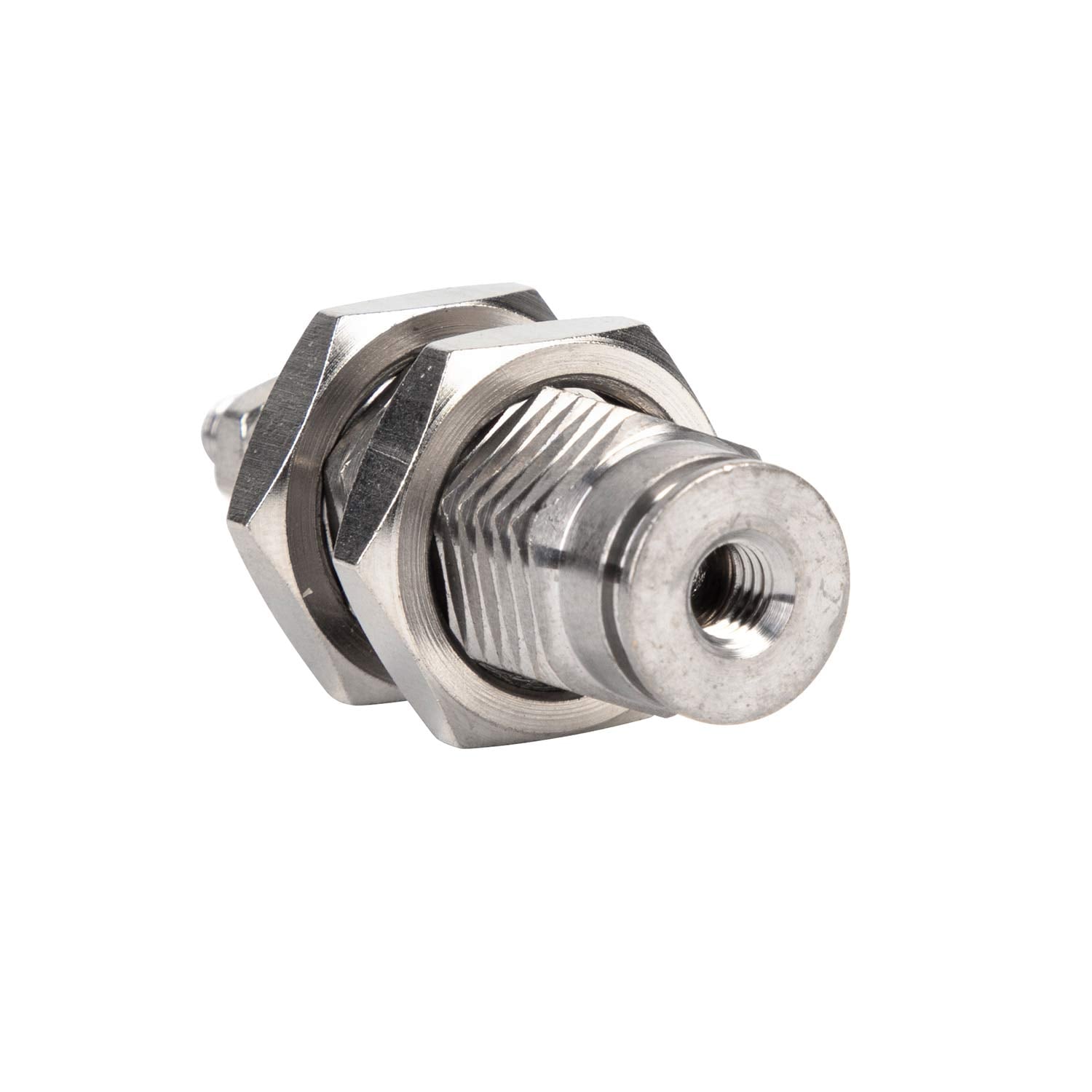

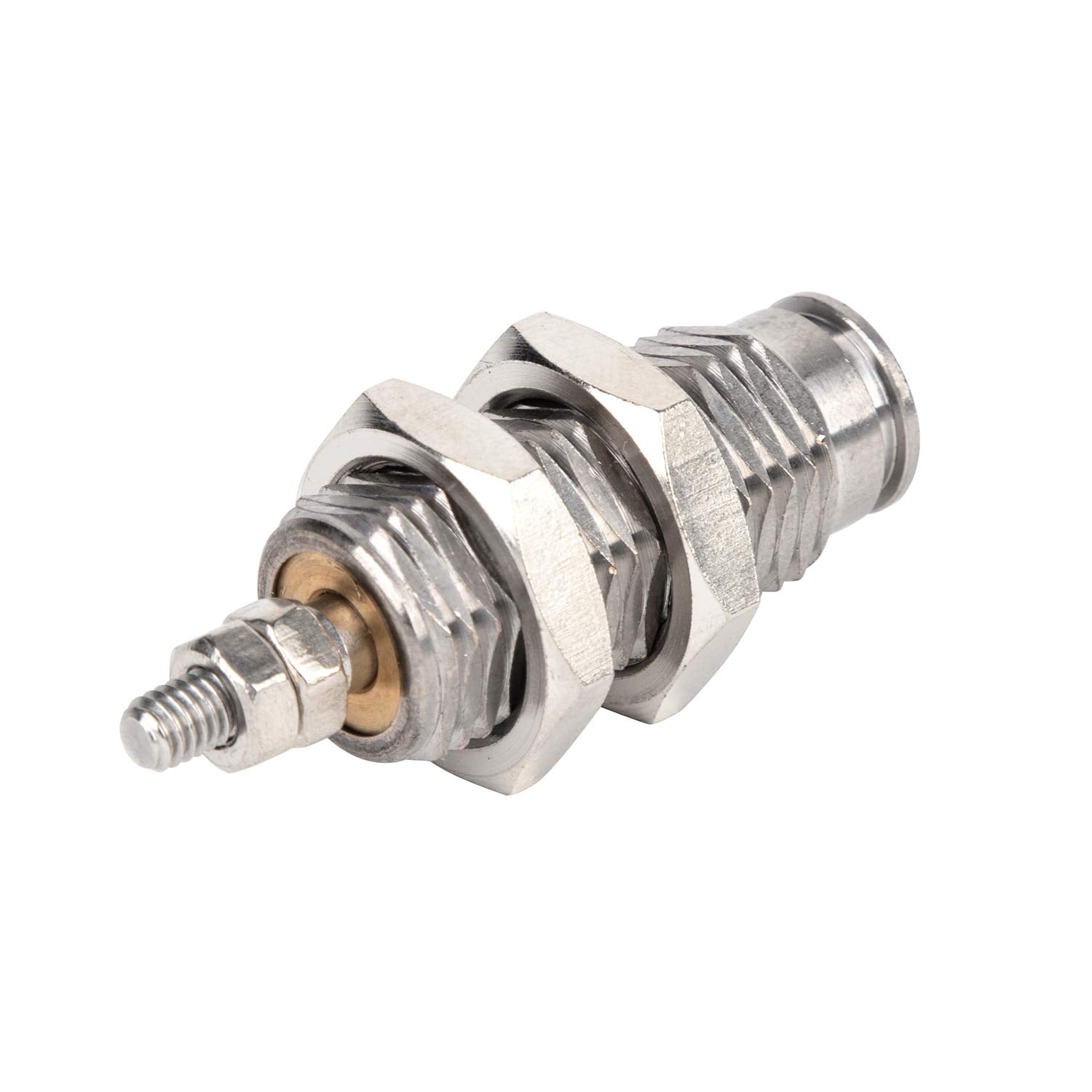

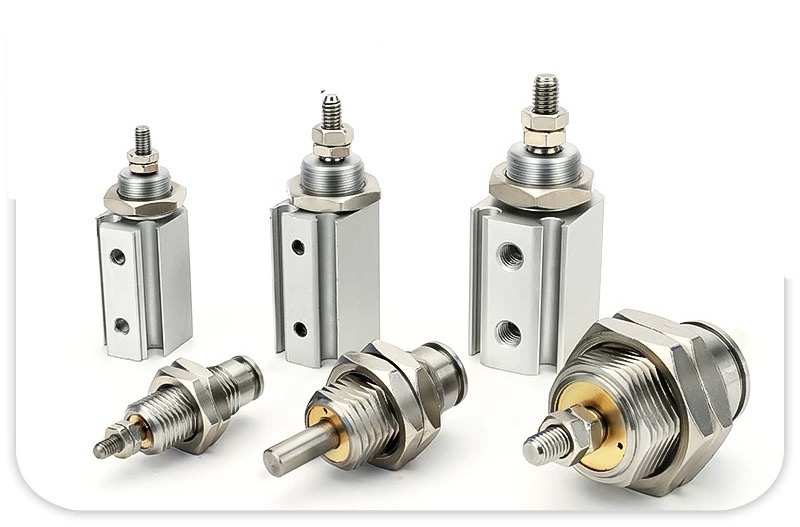

أسطوانة إبرية من سلسلة CJPB

وصف مفصل للمنتج:

تم تصميم أسطوانة الدبوس من سلسلة CJPB لتحقيق أقصى كفاءة في استغلال المساحة، وهي توفر حلاً مبتكراً للحركة الخطية الدقيقة. ويُصنع جسم الأسطوانة من النحاس عالي الجودة (أو الألومنيوم)، بينما يُصنع عمود المكبس من الفولاذ المقاوم للصدأ المطحون بدقة، مما يضمن حركة انزلاقية منخفضة الاحتكاك وعمر خدمة طويل.

يسمح التصميم الفريد على شكل «دبوس» للأسطوانة بأن تُدمج مباشرةً في كتل الماكينات أو تُثبَّت عبر الألواح باستخدام صامولة السداسية المرفقة، مما يقلل بشكلٍ كبيرٍ من الحيز الكلي الذي تحتله نظامك الهوائي. وتتطلب هذه النموذج ذي الإجراء الواحد مع العودة بالزنبرك منفذ هواء واحدًا فقط، ما يبسّط تركيب الأنابيب والصمامات.

ميزات المنتج：

1. التصميم المصغر جدًّا: أحد أصغر الأسطوانات الصناعية المتاحة، وهو مثالي للترتيبات الكثيفة عالية الكثافة في الماكينات.

2. التثبيت المتكامل في الألواح: يسمح الجسم ذي الخيوط الكاملة بالتثبيت المباشر في الألواح أو الكتل المصنوعة خصيصًا.

3. الإجراء الواحد مع العودة بالزنبرك: يبسّط منطق التحكم والأنابيب باستخدام الهواء للإطالة وزنبرك داخلي للانكماش.

4. مواد عالية الجودة: قضيب المكبس المصنوع من الفولاذ المقاوم للصدأ يمنع التآكل ويضمن التشغيل السلس في دورات التكرار العالية.

5. التركيب السهل: يشمل صواميل التثبيت لتركيبٍ سريعٍ وآمنٍ.

6. الإصدارات الاختيارية غير الدوارة: متوفرة بتصاميم قضيب متخصصة للتطبيقات التي تتطلب تثبيتًا ثابتًا للتوجيه.

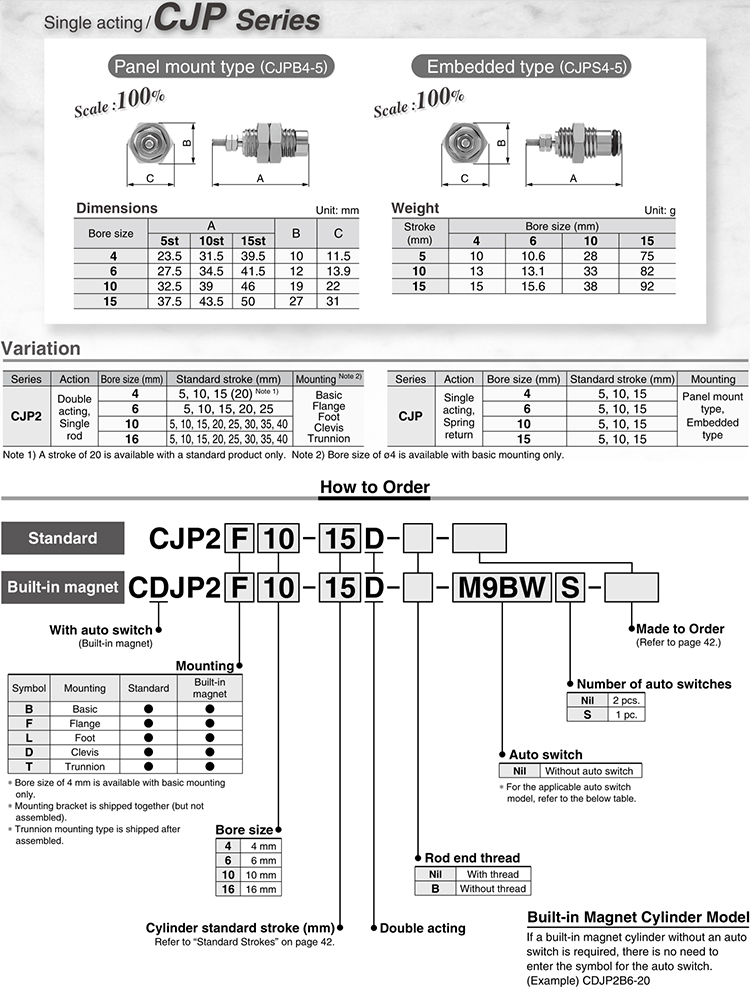

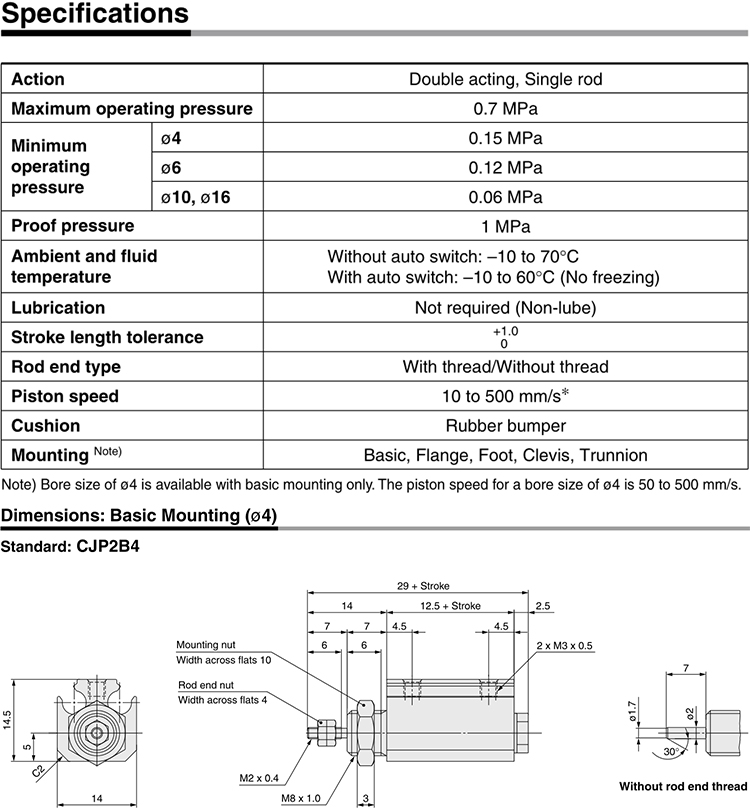

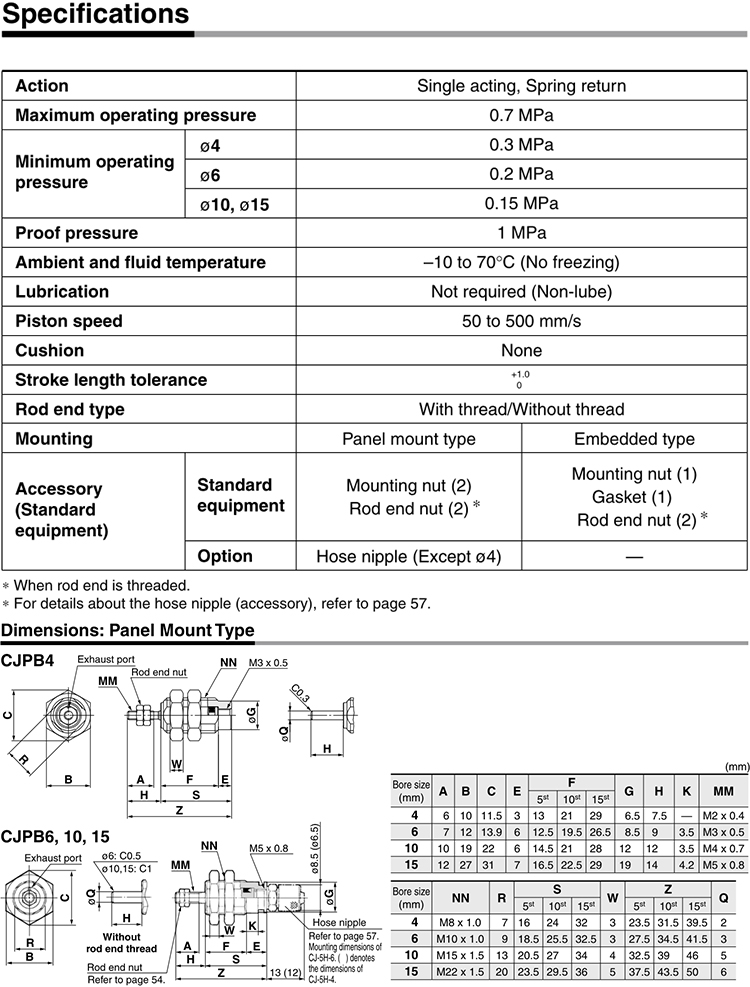

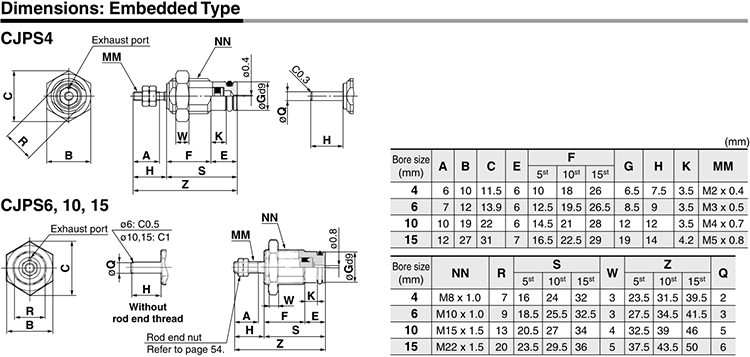

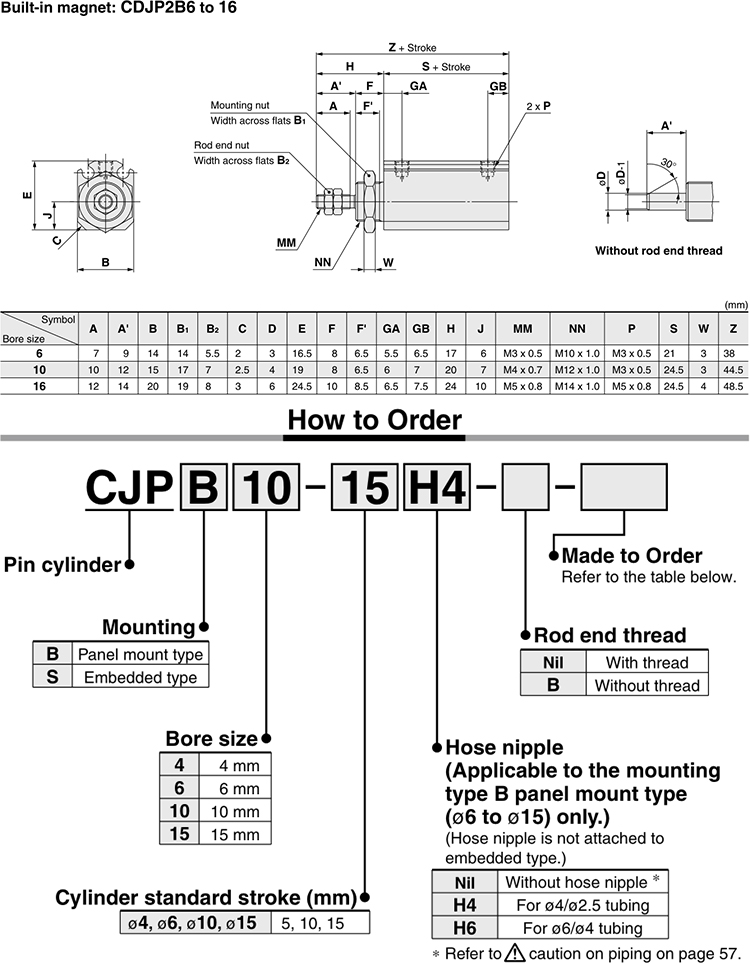

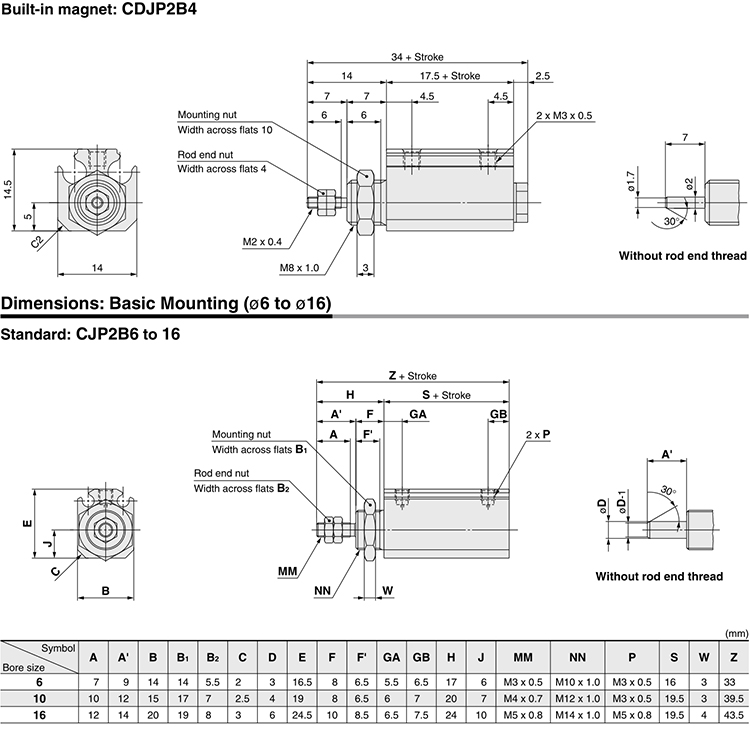

المواصفات：

التطبيق ：

١. التصنيع الإلكتروني وشبه الموصلات:

في عالم تقنية التوصيل السطحي (SMT)، تُعتبر المساحة نادرة للغاية. وتُستخدم أسطوانة CJPB على نطاق واسع كجهاز طرد دقيق في وحدات التغذية ذات الشريط واللفافة لدفع المكونات المجهرية إلى مواضعها. ويتيح تصميمها المصغر دمجها في وحدات الاختبار عالية الكثافة، حيث تعمل كمجسٍّ دقيق للتحقق من اتصال لوحة الدوائر المطبوعة (PCB)، أو كجهاز تحديد دقيق لمحاذاة الدوائر المرنة قبل لحام الليزر. ويضمن المدى القصير دورات سريعة جدًّا، مما يحافظ على أقصى معدل ممكن لإنتاج القطع.

٢. الأتمتة الطبية والمختبرية:

تُعَد الدقة والنظافة من العوامل الأساسية في الأجهزة الطبية. وتُعد سلسلة CJPB مثالية لأنظمة التعامل الآلي مع السوائل، مثل الماصة الدقيقة و analyzers الدم، حيث تُستخدم للتحكم في فتح وإغلاق الصمامات الدقيقة أو تثبيت أنابيب الاختبار. وبفضل إمكانية تركيبها على اللوحات، فإنها غالبًا ما تُدمج داخل هيكل أجهزة التشخيص لتشغيل بوابات ميكانيكية صغيرة الحجم أو لتفعيل طرد العينات دون زيادة حجم الجهاز.

٣. آلات النسيج والخياطة عالية السرعة:

في آلات الخياطة الصناعية، يُعتبر اسطوانة CJPB المكوّن الأساسي المستخدم في قطع الخيط وتثبيته تلقائيًّا. ويسمح قطرها الصغير بتركيبها مباشرةً تحت لوحة الإبرة أو داخل رأس الخياطة لقيادة آلية القص. كما أن تصميمها ذي التأثير الأحادي مع عودة الربيع يضمن قطع الخيط بحركة حاسمة وقابلة للتكرار عند آلاف الدورات في الساعة، مما يقلل بشكل كبير من الجهد اليدوي ويزيد من اتساق الغرز.

التركيب والاستخدام：

1. تركيب اللوحة: اثقب ثقبًا يطابق حجم الخيط الخارجي للجسم (مثل M10 لقطر 6 مم). أدخل الأسطوانة وثبّتها باستخدام صامولة السداسية المقدمة.

2. التوصيلات الهوائية: وصّل أنبوبًا بقطر 4 مم أو 6 مم بالمنفذ الهوائي الوحيد. واستخدم صمام كهرومغناطيسي ثلاثي المسارات (3/2) للتحكم في عملية الامتداد والإفراغ.

3. التزييت: تم تزييت الأسطوانة مسبقًا. وإذا استُخدم مرشح زيت هوائي، فاستخدم زيت توربيني من نوع ISO VG32.

4. منع الأحمال الجانبية: تجنب تطبيق أحمال جانبية على القضيب المصغر. وتأكد من أن الحمل يكون محاذياً محوريًّا لمنع تآكل الختم أو انحناء القضيب.

5. شدة ضغط النابض: لاحظ أن قوة الانكماش تُوفَّر بواسطة نابض داخلي؛ لذا تأكَّد من أن الحمل المُطبَّق لا يتجاوز قوة عودة النابض (راجع بيانات الكتالوج).

الأسئلة الشائعة

س1. هل تتوافق أسطوانة CJPB هذه مع منتجات علامة SMC؟

ج1. نعم، سلسلة CJPB الخاصة بنا مصنوعة وفق نفس المواصفات الدimensionية والأداء تمامًا مثل سلسلة CJPB من علامة SMC. وهي بديل مباشر بنسبة 1:1.

س2. هل يمكنني الحصول على نسخة ذات تأثير مزدوج من هذه الأسطوانة ذات الدبوس؟

أ2. إن أسطوانة CJPB القياسية تعمل باتجاه واحد (مع عودة بواسطة الزنبرك) للحفاظ على أصغر حجم ممكن. وإذا كنت بحاجة إلى أسطوانة تعمل في اتجاهين ضمن حجم صغير، فإننا نوصي بالنظر في سلسلة الأسطوانات الميكروية CJ2 أو CJ1.

س3. ما الفائدة المترتبة على تصميم الجسم ذي الخيوط؟

ج3. يسمح التصميم ذو الخيوط في الجسم بتثبيت الأسطوانة على لوحة أو هيكل آلة (التثبيت على اللوحة). ويمكنك تثبيت الأسطوانة مباشرةً عبر لولبها في لوحة أو هيكل آلة، مما يوفّر مساحةً مقارنةً بالتثبيت التقليدي عبر القواعد أو الألواح المثبتة.

س4. هل يمكن تخصيص العمود بخيط مختلف أو بطول مختلف؟

ج4. نقدّم خدمة التخصيص للطلبات الكبيرة، بما في ذلك أشكال خاصة لنهاية العمود أو سكتات ممتدة. يُرجى التواصل مع فريق المبيعات لدينا وتقديم الرسم التفصيلي الخاص بك.

س5. هل من الممكن تركيب مستشعر مغناطيسي على سلسلة CJPB؟

ج5. وبسبب تصميمها الدقيق جدًّا، لا تدعم أسطوانة CJPB القياسية مستشعرات مغناطيسية مدمجة. وللكشف عن الموضع، نوصي باستخدام مستشعرات قريبة أو ضوئية خارجية.

س6. ما الذي يحدث إذا كان ضغط الهواء منخفضًا جدًّا؟

أ6. يحتاج الأسطوانة إلى ضغطٍ أدنى (عادةً 0.2 ميجا باسكال) للتغلب على مقاومة النابض الداخلي. وإذا كان الضغط منخفضًا جدًّا، فقد لا يمتد العمود بالكامل أو بسلاسة.

س7. هل تصلح وحدة CJPB للعمليات عالية السرعة؟

ج7. نعم، المكبس خفيف الوزن وقصيرة المسافة المقطوعة، ما يسمح بمعدلات دوراتٍ عالية جدًّا، مما يجعلها ممتازةً لمهمات الفرز والتجميع عالية السرعة.

س8. ما العمر المتوقع للنابض الداخلي؟

ج8. تُصنع نوابضنا من فولاذ سبائكي عالي المقاومة للإجهاد التعبوي، ومصممة لتحمل ملايين الدورات. ومع ذلك، تأكَّد من أن البيئة المحيطة ضمن نطاق درجة الحرارة المُحدَّد لضمان الحفاظ على شد النابض.
