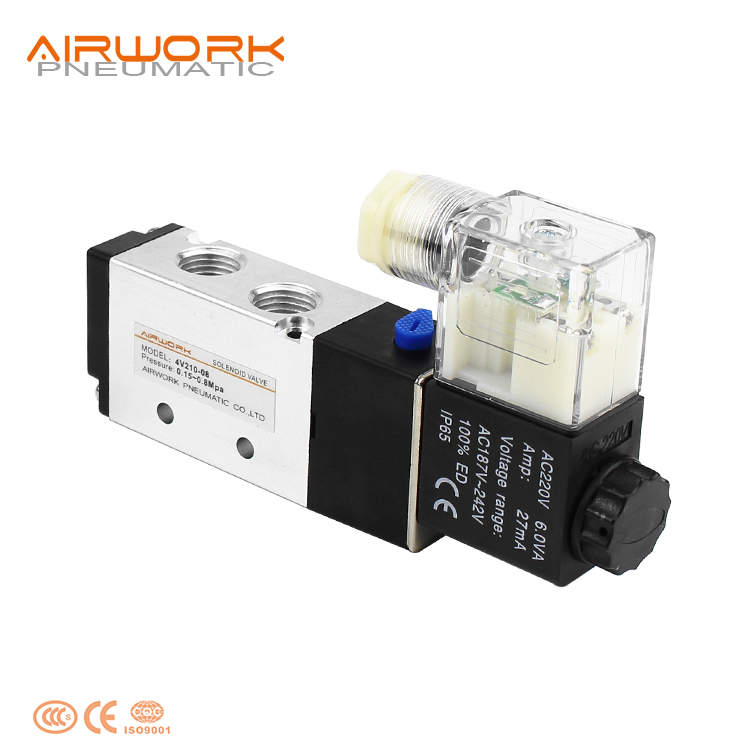

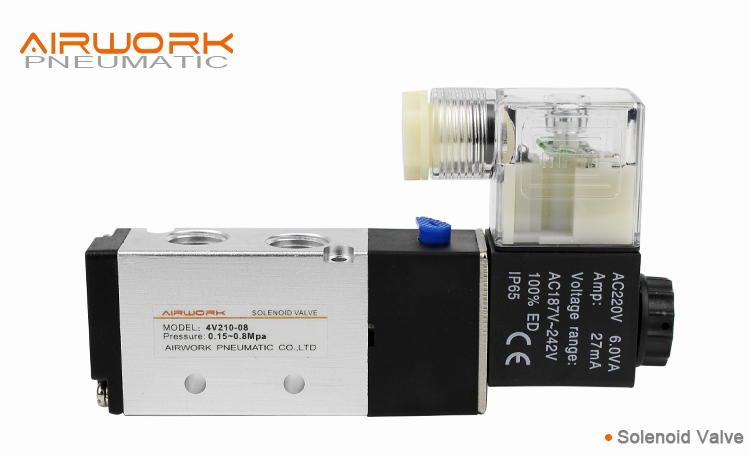

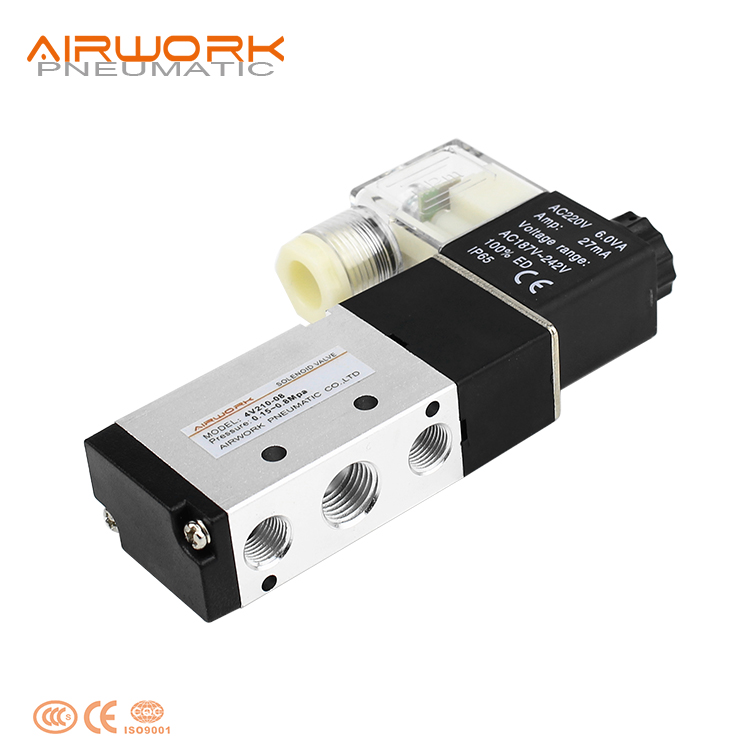

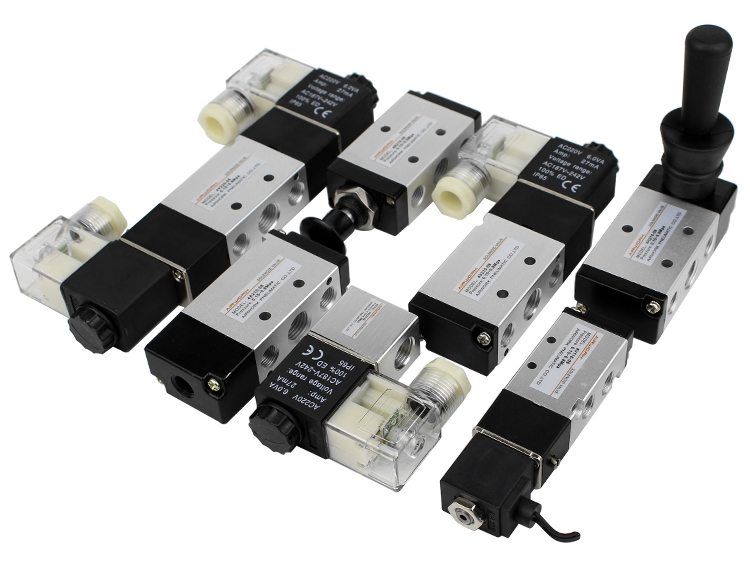

صمام كهرومغناطيسي ثنائي الاتجاه/خمسة مسارات أو ثلاثي الاتجاه/خمسة مسارات
تُستخدم صمامات التحكم الاتجاهي لتغيير اتجاه تدفق الوسيط أو فتحه أو إغلاقه في النظام الهوائي. ويُعتبر الهواء المضغوط هو السائل الذي يُستخدم عادةً في المحركات الهوائية. وتختلف هذه الصمامات من حيث تصميم عنصر التحكم الخاص بها، وعدد مواقف التبديل ومسارات التدفق، وكذلك نوع التشغيل. وهناك صمامات تحكم اتجاهي تعمل ميكانيكيًّا أو هوائيًّا أو كهربائيًّا.
- نظرة عامة
- المنتجات الموصى بها
ميزة المنتج
١. الوضع الموجَّه نحو الصمام التحكمي: صمام تحكم داخلي أو خارجي.
٢. الهيكل المبني على نمط العمود المنزلق: إحكام جيِّد واستجابة حسّاسة.
٣. تتوفر الصمامات الكهرومغناطيسية ذات الثلاثة مواضع بثلاث وظائف مركزية يمكنك الاختيار بينها.
٤. تمتلك الصمامات الكهرومغناطيسية ذات التحكم المزدوج وظيفة الذاكرة.
٥. تُطبَّق تقنية معالجة خاصة على الفتحات الداخلية، مما يقلل من احتكاك التآكل، ويُخفض ضغط التشغيل الابتدائي، ويطيل عمر الخدمة.
٦. لا حاجة لإضافة زيتٍ للتزييت.
٧. يمكن تركيب الصمامات في مجموعة صمامات متكاملة مع القاعدة لتوفير مساحة التركيب.
٨. تُزوَّد بمعدات يدوية ملحقة لتسهيل عملية التركيب والاختبار والضبط.
٩. تتوفر عدة مستويات قياسية للجهد الكهربائي كخيارات.

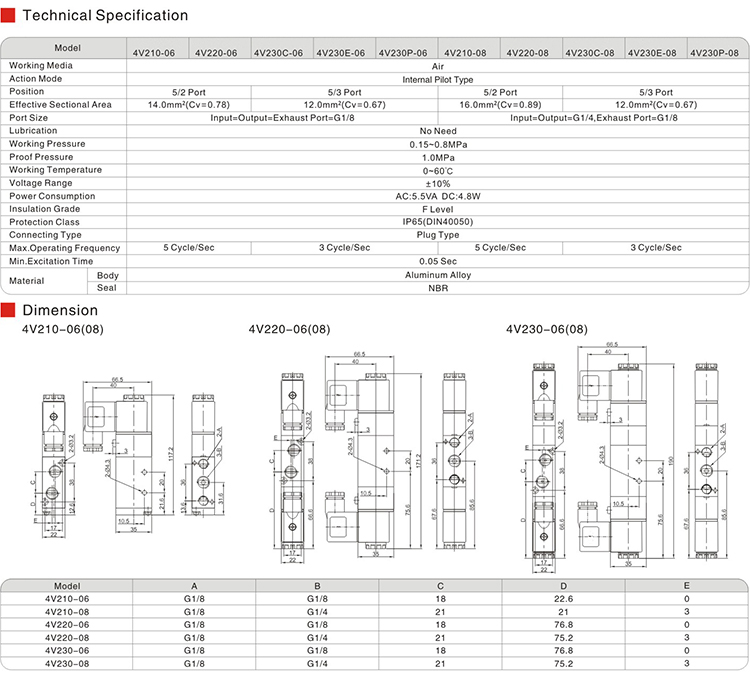

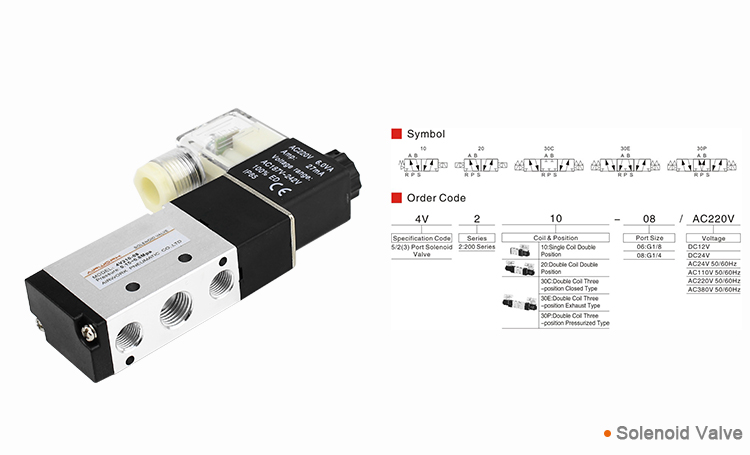

المواصفات
الموديل |
4V210-06 4V220-06 |
4V230-06 |
4V210-08 4V220-08 |
4V230-08 |
سائل |
هواء (يجب ترشيحه بواسطة عنصر ترشيح بحجم ٤ ميكرون) |
|||
تَفعيل |
قيادة داخلية أو قيادة خارجية |
|||
حجم المنفذ |
المدخل = المخرج = العادم = ١/٨ بوصة |
المدخل = المخرج = ١/٤ بوصة، العادم = ١/٨ بوصة |
||
حجم الفتحة (Cv) |
4V210-08، 4V220-08: 17.0 مم (Cv = 1.0)؛ 4V230C-08: 13.6 مم (Cv = 0.8) |
|||
نوع الصمام |
خمسة منافذ، موقعين |
خمسة منافذ، ثلاث مواقع |
خمسة منافذ، موقعين |
خمسة منافذ، ثلاث مواقع |
ضغط التشغيل |
0.15–0.8 ميجا باسكال (21–114 رطل/بوصة²) |
|||
ضغط الدليل |
1.2 ميجا باسكال (175 رطل/بوصة مربعة) |
|||
درجة الحرارة |
-20~70℃ |
|||
مادة الجسم |
سبيكة ألومنيوم |
|||
تشحيم |
غير مطلوب |
|||
الحد الأقصى للتكرار |
خمس دورات/ثانية |
ثلاث دورات/ثانية |
خمس دورات/ثانية |
ثلاث دورات/ثانية |
الوزن (غ) |
4V220-06: 320 4V210-06: 220 |
360 |
4V210-08: 220 4V220-08:320 |
360 |
مواصفات الملف اللولبي
البند |
المواصفات |
||||
الجهد القياسي |
AC220V |
AC110V |
تيار متناوب 24 فولت |
DC24V |
DC12V |
نطاق الجهد الكهربائي |
تيار متناوب: ±15%، تيار مستمر: ±10% |
||||
استهلاك الطاقة |
4.5 فولت أمبير |
4.5 فولت أمبير |
5.0 فولت أمبير |
3.0 واط |
2.5 واط |
الحماية |
IP65 (DIN40050) |
||||
تصنيف درجة الحرارة |
فئة B |
||||
مدخل كهربائي |
طرفية، غطاء واقي |
||||
زمن التفعيل |
٠,٠٥ ثانية أو أقل |
||||
التركيب والاستخدام
١. قبل التركيب، تأكَّد من أن الصمام لم يتعرَّض لأي تلف أثناء النقل.
٢. يُوصى باستخدام الوسيط المُزيَّت بعنصر ترشيح بحجم ٤٠ ميكرون. وانتبه إلى اتجاه التدفق وحجم المنفذ
٣. تأكَّد من توافق ظروف التركيب مع المتطلبات الفنية (مثل "الجهد الكهربائي"، و"تردد التشغيل"، و"الضغط التشغيلي"، ومدى درجة حرارة الاستخدام")، ثم يمكن تركيب المعدات واستخدامها
٤. لاحظ اتجاه تدفق الهواء أثناء التركيب؛ حيث يمثِّل الحرف P منفذ دخول الهواء، ويمثِّل الحرفان A(B) المنفذ العامل، ويمثِّل الحرفان R(S) منفذ العادم
٥. اتخذ التدابير اللازمة لتجنب الاهتزاز والتجمُّد
٦. تأكَّد من نظافة التوصيلات والأنابيب قبل استخدامها. وعند توصيلها بالتوصيلات، تأكَّد من استخدام شريط الختم اللولبي المصنوع من مادة البوليتيترافلوروإيثيلين (PTFE) بشكل صحيح
٧. وللحفاظ على المعدات خاليةً من الغبار، يُرجى استخدام كاتم الصوت في منافذ العادم. ولا تنسَ تركيب الغطاء الواقي من الأتربة عند منفذي دخول الهواء وخروجه أثناء فك المعدات
٨. بعد التثبيت، يُرجى استخدام التحكم اليدوي لاختبار الصمام أولًا.
