OEM-fabriek direct CDM2B-serie roestvrijstalen mini-pneumatische cilinder fabrikant, dubbelwerkende enkelstangs luchtcilinder, compatibel met SMC leverancier

Product Gedetailleerde Beschrijving:

Onze CDM2B-serie (SMC-type uitwisselbaar) is ontworpen voor duurzaamheid en precisie. De cilinder maakt gebruik van een buis van roestvrij staal met hoge sterkte in combinatie met geanodiseerde aluminium eindstukken, waardoor een lichtgewicht maar robuuste constructie wordt gegarandeerd. De 'D' in CDM2B staat voor een ingebouwde magnetische ring, waardoor naadloze integratie mogelijk is met automatische schakelaars voor positiebepaling. Beschikbaar in boringen van 20 mm tot 40 mm, biedt deze serie meerdere staartconfiguraties (basisvariant B of vlakke staart U) en bevestigingsmogelijkheden (flens, voet of draaipunt) om te passen in elke toepassing met beperkte ruimte.

Toepassing Sector:

Voedsel- en drankverwerking, farmaceutische productie, productie van medische hulpmiddelen, chemische verwerking, mariene en offshore-apparatuur, water- en afvalwaterbehandeling, buitensport- en landbouwapparatuur, elektronica en halfgeleiders, autotechniek en motorruimte, zuivel- en brouwerijapparatuur

Productkenmerken:

• Uitstekende corrosieweerstand: De cilinderkoker van roestvrij staal 304 is ideaal voor vochtige of licht corrosieve industriële omgevingen.
• Hoge-snelheidsprestaties: Kan snelheden tot 750 mm/s bereiken, wat de cyclusduur van machines aanzienlijk verkort.
• Compacte ronde vorm: Door het kleine oppervlak kan de cilinder in smalle ruimtes worden geïnstalleerd waar rechthoekige cilinders niet passen.
• Compatibel met automatische schakelaars: De geïntegreerde magnetische ring (CDM2B) maakt het eenvoudig om naderingssensoren op de koker te monteren.
• Lange levensduur: Hoogwaardige NBR-afdichtingen en nauwkeurig geslepen zuigerstangen zorgen voor miljoenen foutloze cycli.

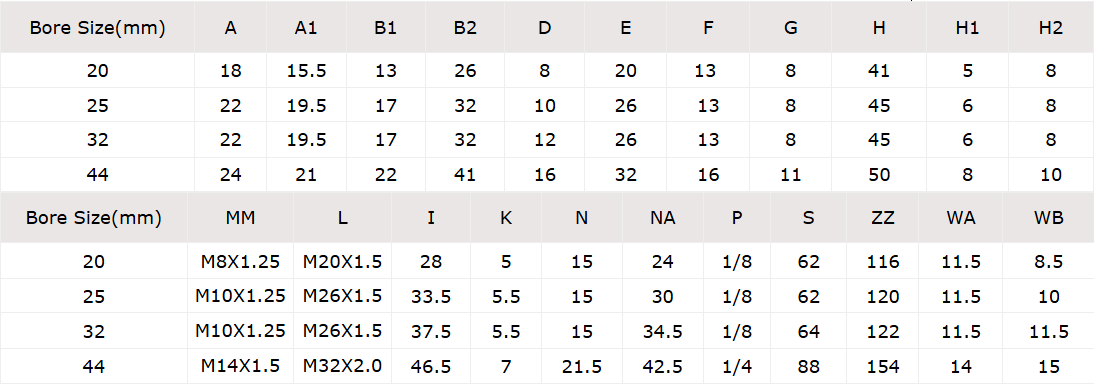

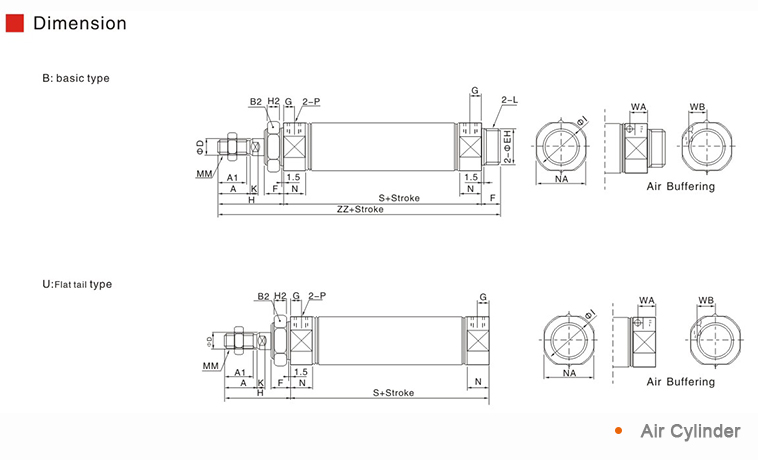

Specificatie:

Aanpassingsmogelijkheden

Voordelen van het product

• Volledige externe constructie van roestvrij staal — corrosiebestendigheid als standaard. De cilinderbuis is precisiegetrokken roestvrij staal. De bouten, moeren, zuigerstang en moer aan de stangzijde zijn standaard van roestvrij staal. Elk extern metalen onderdeel is roestbestendig — er is geen zinklaag die kan afbrokkelen, geen chroomlaag die kan afschilferen en geen blootgestaal koolstofstaal dat kan corroderen. Dit is de definitieve keuze voor spoelomgevingen, buitentoepassingen, maritieme omgevingen en chemische omgevingen.

• Roestvrijstalen buis — glad boorgat, lange levensduur van de afdichting. De getrokken roestvrijstalen buis biedt van nature een zeer glad binnenoppervlak dat geen coating of plating vereist. In tegenstelling tot geanodiseerde aluminiumboorgaten, die kunnen slijten tot het zachte substraat blootligt, behoudt het roestvrijstalen boorgat zijn oppervlakte-integriteit gedurende de gehele levensduur van de cilinder, waardoor een constante lage wrijving en voorspelbare slijtage van de afdichting wordt gewaarborgd.

• Breed temperatuurbereik — van -10 °C tot 150 °C. De standaard CDM2B werkt binnen een bereik van -10 °C tot 70 °C. Met optionele Viton-afdichtingen en hoogtemperatuurvet wordt het bedrijfsbereik uitgebreid tot 150 °C — waardoor het geschikt is voor autoclaven, ovens, motortestcellen en warmtebehandelingsapparatuur, waarbij de meeste cilinders het niet overleven.

• Lage-snelheidscapaciteit — vloeiende beweging bij 5–50 mm/s. De CDM2B behoudt vloeiende, stick-slip-vrije beweging bij snelheden vanaf 5 mm/s. Precisiegeslepen afdichtingen en de spiegelgladde roestvrijstalen boring maken nauwkeurige laagsnelheidsbediening mogelijk, wat essentieel is voor toepassingen zoals lijmtoediening, zorgvuldige onderdeelplaatsing en precisiepositionering.

• Instelbare slagvarianten — ingebouwde precisie-eindstops. Instelbare uit- en intrekslagvarianten maken mechanische eindpositiebepaling van de slag mogelijk zonder externe harde stops. Draai de instelschroef om de exacte eindpositie in te stellen — ideaal voor toepassingen waarbij fijne afstelling tijdens de installatie of tussen productieruns nodig is.

• Magnetische zuiger met automatische schakelaarcompatibiliteit. De CDM2B is standaard uitgerust met een geïntegreerde magnetische zuigerring, waardoor externe positiebepaling mogelijk is via nabijheidsschakelaars die op de steunstangen zijn gemonteerd met speciale schakelaarbeugels. Detecteer eindposities van de slag zonder mechanische vlaggen of externe sensoren.

• SMC CM2/CDM2 1:1 dimensionele vervanging. Montageafmetingen, steunstangafstanden, aansluitpuntlocaties, draadeinden van de zuigerstang en interface voor accessoires komen exact overeen met de SMC CM2/CDM2-specificaties. Directe vervanging zonder aanpassingen nodig.

Toepassing:

• Voedings- en drankverpakking:

Door de constructie van roestvrij staal is de CDM2B bijzonder geschikt voor verpakkingslijnen waarbij regelmatig spoeling vereist is. Hij wordt veel gebruikt voor duw-, afdek- en sorteertaken waar hygiëne en roestpreventie van essentieel belang zijn.

• Elektronica- en halfgeleidermontage:

Dankzij zijn compacte afmetingen en snelle activering is hij ideaal voor pick-and-place-modules, PCB-testfixtures en systemen voor het aanvoeren van kleine onderdelen, waarbij ruimte zeer beperkt is en precisie vereist wordt.

• Textiel- en etiketteermachines:

In omgevingen met hoge werkdruk, zoals weven of automatische etikettering, biedt de CDM2B de betrouwbare, snelle reactie die nodig is voor spanningsregeling en bewegingen van de applicatiearm.

Installatie en Gebruik:

• Leidingvoorbereiding: Spoel alle luchtleidingen grondig schoon voordat u ze aansluit, om stof of stukjes tape te verwijderen.
• Montagespanning: Draai de montagemoer op het geschroefde neusgedeelte niet te hard aan; volg de aangegeven koppelspecificaties om vervorming van de cilinderbuis te voorkomen.
• Belastinguitlijning: Zorg dat de belasting in lijn is met de as van de zuigerstang. Zijdelijke belasting veroorzaakt snelle slijtage van de stangbus en de afdichtingen.
• Snelheidsaanpassing: Gebruik snelheidsregelaars (stroomregelkleppen) om te voorkomen dat de zuiger met volledige kracht tegen de einddoppen botst, zelfs als deze rubberen buffers heeft.

Veelgestelde vragen

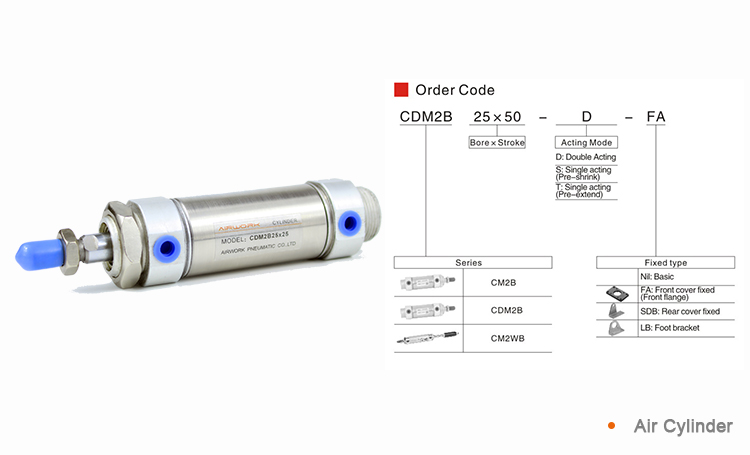

V1. Wat is het verschil tussen CM2B en CDM2B?

A1. CDM2B is voorzien van een ingebouwde magneet voor positiebepaling met automatische schakelaars, terwijl CM2B dit niet heeft.

V2. Is deze cilinder uitwisselbaar met SMC-modellen?

A2. Ja, onze CDM2B-serie voldoet aan standaard internationale afmetingen en is een 1-op-1 vervanging voor de SMC CM2-serie.

V3. Kan ik deze cilinder verkrijgen met een platte staart (type U)?

A3. Ja, wij leveren zowel het basistype (B) met een geschroefde staart als het type met platte staart (U) voor een kortere totale lengte.

V4. Wat is de maximale slaglengte die beschikbaar is?

A4. Standaardslaglengten gaan tot 500 mm, maar wij kunnen op maat gemaakte slaglengten leveren tot 1000 mm, afhankelijk van de boring.

V5. Vereist het smering?

A5. Het is in de fabriek van tevoren gesmeerd en kan zonder olie functioneren, maar gefilterde lucht met een filterfijnheid van 5 micron wordt sterk aanbevolen.

V6. Zijn montagebeugels zoals voetbeugel (LB) of flensbeugel (FA) inbegrepen?

A6. Beugels worden afzonderlijk verkocht of als set; geef bij bestelling a.u.b. uw gewenste montagevorm op (FA, SDB of LB).

V7. Wat is de levertijd?

A7. Normaal model: 1–3 dagen, omdat wij voorraad kunnen aanhouden. Voor grote bestellingen duurt het ongeveer 10–15 dagen.

V8. Wat zijn de betalingsvoorwaarden?

A8. Wij accepteren T/T, L/C en WESTERN UNION.
