שאלה: למה 'מחסומים פניאומטיים' הם יותר מאשר הפחתת רעשים בלבד: ההשפעה על הלחץ האחורי ואורך החיים של השסתומים.

בכל קומה של מפעל המשתמש באוויר דחוס, הפליטה המהירה והחזרתית של אוויר פליטה משסתומי סולנואיד יוצרת היסק חוטף ורעש חזק. כדי להגן על שמיעת העובדים ולעמוד בתקנות הרעש התעשייתיות, מהנדסים מתקינים מחסומים פניאומטיים (לעיתים קרובות נקראים מחסומים) ביציאות הפליטה של שסתומי בקרה כיווניים.

בעוד שרוב צוותי הקנייה רואים במנחשים פשוטים כמוצרים בטיחותיים פשוטים וזוללים שנועדו אך ורק להפחתת הרעש, זהו פגם תכנוני מסוכן. בהנדסת פניאומטית, המנחש הוא רכיב פעיל לביקורת זרימה. מנחש שנבחר באופן לקוי, בגודל לא נכון או שהושמט מהתחזוקה מתקדם שקט יכול לפגוע קשות בביצועי המכונה, ליצור לחץ אחורי הרסני ולחתוך את משך החיים היעודי של שסתומים אלקטרומגנטיים יקרים ואלמנטים פניאומטיים בחצי. להלן, צוות הטכנאים של AIRWORK חוקר את התפקיד הכפול של המנחשים הפניאומטיים, ומדגיש את השפעתם על הלחץ האחורי, על הזיהומים ועל משך החיים של השסתומים.

1. הפיזיקה של הרעש ומהירות הפליטה

כאשר שסתום סולנואיד מתחלף, הוא פותח נתיב לאויר בלחץ גבוה (בדרך כלל 0.6 מפ"א) בתוך מתחם הצילינדר כדי לברוח לאטמוספירה (0.1 מפ"א). הפרש הלחצים הגדול הזה גורם לאויר להתרחב בעוצמה, ויוצא מהיציאה לאטמוספירה במהירויות על-קוליות. ההתפשטות המהירה הזו יוצרת חיכוך גזירה עם האויר הסטטי בסביבה, ויוצרת רעש בתדרים גבוהים שעשוי לעלות בקלות על 100 דציבלים (דצ"ב), הרבה מעל הגבול הבטיחותי של 85 דצ"ב בסביבת העבודה.

משתיק קול פנאומטי פועל על ידי פיזור זרם האוויר המרוכז הזה. על ידי ניתוב האוויר דרך חומרים נקבוביים, כגון ברונזה מסונטרת או פוליאתילן נקבובי, משתיק הקול מגדיל את שטח הפנים של נתיב הפליטה. זה מאט את מהירות האוויר, והופך משב רוח חד וחזק לשריקה עדינה ושקטה. עם זאת, מחסום נקבובי זה יוצר גם הגבלה על זרימת האוויר, מה שמביא אותנו לאתגר ההנדסי המרכזי: לחץ אחורי.

2. סכנת הלחץ האחורי: עיכוב ובלאי החתימה

כל מדמם, על-פי טבעו, יוצר הגבלה קלה לזרימת האוויר היוצא. הגבלה זו יוצרת כוח הנקרא לחץ אחורי, שהוא הלחץ שמתגבש בתוך פתח הפליטה ובקווי הפעולה של השסתום.

• השפעה על מהירות המפעיל: כדי שצילינדר פנאומטי ינוע, יש להזין אוויר לצד אחד של הבוכנה בעוד שהאוויר בצד הנגדי מפונה. אם משתיק קול סתום או קטן בגודלו, אוויר הפליטה אינו יכול לצאת מספיק מהר, מה שנוצר לחץ גב בתוך תא הצילינדר הפולש. לחץ גב זה מתנגד לכוח אוויר האספקה הנכנס, ומאט את מוט הבוכנה של הצילינדר. מפעילים יבחינו באובדן ניכר במהירות המכונה וביעילות המחזור.
• הרס של חותמות שסתום סולנואידי: ציריות השסתומים הסולנואידים מעוצבות לעבוד בתוך הפרשי לחצים קפדנים. כאשר נוצר לחץ אחורי גבוה בגלריה היציאה, הוא מפעיל כוחות לא מאוזנים על חותמות הציריות הגומיות (טבעות NBR/HNBR). זה גורם לחותמות למשוך חזק נגד קנה השסתום האלומיניום, מה שמוביל לשחיקה חיכוקית מהירה, קריעות ודליפות פנימיות קבועות.
• תקלות במערכת הפיקוד: בשסתומים המופעלים על ידי פיקוד, הפליטה של מערכת הפיקוד נכנסת לעיתים קרובות לתוך גלריה היציאה הראשית. אם המבודד הראשי נסתם, הלחץ האחורי שנוצר יכול לחדור למערכת הפיקוד, ולמנוע את התיישבותו הנכונה של הבוכנה הפיקודית. זה גורם להחלפת שסתום לא יציבה, לכשל בהחלפה או לפליטת אוויר מתמדת.

3. הגיבור הלא מודרך: מניעת חדירת חלקיקים

בעוד שמבודדים ידועים בכך שמאפשרים לזרם האוויר לצאת החוצה, התפקיד החשוב ביותר שלהם באורך חיים של השסתומים הוא למנוע את החדירה של זרמים זרים. תופעה זו נקראת אפקט הוואקום-ערבולת.

• כאשר שסתום מחליק אוויר במהירות גבוהה מהיציאה לפליטה, נוצרת ברצף רגעית ואזורית של ריק זמני וסיבולת לחץ נמוך ביציאת היציאה, כשמזרם האוויר נפסק.
• בסביבת מפעל עירמי (כגון חנויות עץ, מפעלי צמנט או קווי אריזה יבשים), סיבולת זו מושכת אבק מעופף, פלדה מפורקת ורطיבות מסביב ישירות ליציאת הפליטה.
• ברגע שנכנסים לתוך השסתום, חלקיקים קשיחים אלו גורמים לפגיעות במערכת הספול האלומיניום המעובדת במדויק וקורעות את החותמים הגומיים הרכים, מה שגורם לאי-תפקוד מהיר של השסתום.

התקנת מדämpן באיכות גבוהה מונעת זאת. המתכת או הפלסטיק המוצק המזוקקים בעלי מבנה ספוג פועלים כמסנן דו-כיווני, מאפשרים את יציאת האוויר הנקי דרך הפליטה, ובאותו זמן מונעים פיזית את חדירת החלקיקים הסביבתיים לגוף השסתום בשלבי הלחץ הנמוך.

4. בחירה ותחזוקה של מדämpנים לביצוע מרבי

כדי לאפשר את הביצוע המיטבי של מערכת הפנאומטית שלכם, קונים B2B חייבים לבחור את חומר המדämpן הנכון ולפתח לוח זמנים קבוע של תחזוקה:

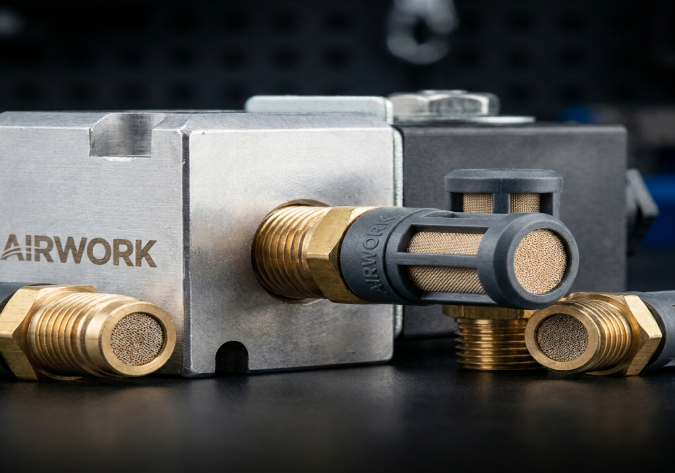

• מאטני אבקה ניקלת: אלו הסטנדרט התעשייתי. מיוצרים מגרגרי אבץ זעירים המותאמים זה לזה, ומציעים עמידות מכנית מעולה, קצב זרימה גבוה ופחת רעש מתון. הם אידיאליים לסביבות תעשייתיות כבדות.
• מאטני פוריות פלסטיים: בנויים מפוליאתילן בצפיפות גבוהה (HDPE), הם קלים, קומפקטיים ומציעים דämpת רעש מעולה. הם עמידים מאוד לערפל כימי וללחות, מה שהופך אותם לבחירה המועדפת עבור חדרים נקיים, מעבדות ואזורים שעובדים בהם עם שטיפה.
• מאטני בקרת מהירות (מאטני בקרת זרימה): מאטנים מיוחדים אלו כוללים בורג מחט ניתן להתאמה. זה מאפשר למפתחים לשלוט באופן ישיר על קצב הזרימה ביציאת השסתום, ובכך לאפשר שליטה מדויקת ועצמאית במהירות הצילינדר ללא צורך בשסתומי זרימה מקבילים.
• ניקוי והחלפה: מסננים חייבים להיחשף כחלקי חילוף. עם הזמן, הם מאגרים אבקת שמן של דחיסה ואבקה באוויר, מה שמביא לסגירה הדרגתית של המיקרו-נקבים. אם תבחינו בירידה במהירות הצילינדר או בעלייה ברמת הרעש של המערכת, סביר להניח שהמסנן נסתם. מסננים מברונזה סינתרית ניתנים להסרה וניקוי באמצעות אמבט אולטרסוני או ניקוי בסולבנט מחמצן. מסננים פלסטיים חייבים להישלח למחזור ולוחפים, מכיוון שהם זולים מאוד.

היתרון של AIRWORK (JZPNU)

בחברת Zhejiang Jinzhi Pneumatic Technology Co., Ltd. (JZPNU) אנו מעצבים את השסתומים והאביזרים שלנו תחת המותג AIRWORK כמערכת מאוחדת, בעלת ביצועים גבוהים.

• גאומטריה של מסנן זרימה גבוהה: המסננים שלנו מברונזה סינתרית ופלסטיים מיוצרים בגודל נקבים אופטימלי מתמטית, כדי להבטיח הפחתת רעש מקסימלית תוך שמירה על לחץ אחורי מינימלי.
• מאטני בקרת מהירות: אנו מציעים מאטני בקרת מהירות מנחושת עמידים במיוחד המאפשרים התאמת מחט בעלת חוט דק, כדי להבטיח מהירויות יציבות של צילינדרים ודיוק ממושך במיקום.
• סטנדרטי ניקוי לMontage: כל מאטן AIRWORK עובר תהליך ניקוי ובדיקה כדי להבטיח שלא יתנתקו חלקיקים של מתכת או סיבי פלסטיק שיכולים לחדור לתוך ציריות השסתומים האלקטרומגנטיים שלכם.

בבחירת מאטן AIRWORK המתאים ובהתייחס אליו כאל רכיב קריטי בתפעול – ולא פשוט כהוספה לאחר factum – תוכלו להגן על צוות העובדים שלכם מפני זיהום רעשים, לשמור על מהירויות גבוהות של מחזור מכונות, ולאריך באופן משמעותי את תוחלת החיים של שסתומי הבקרה הפנאומטיים שלכם.
