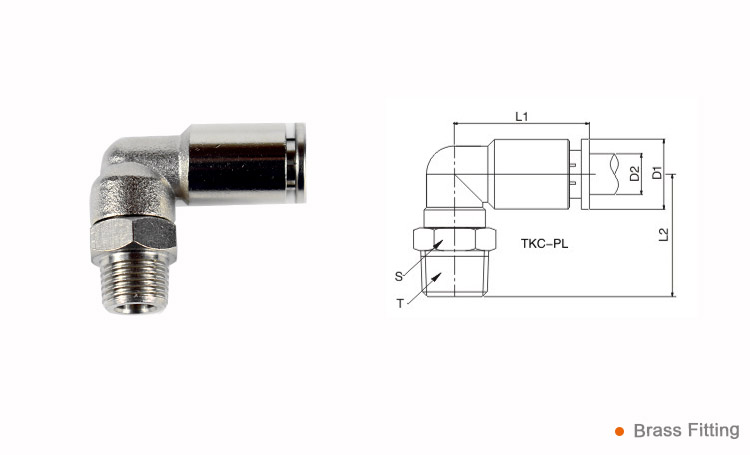

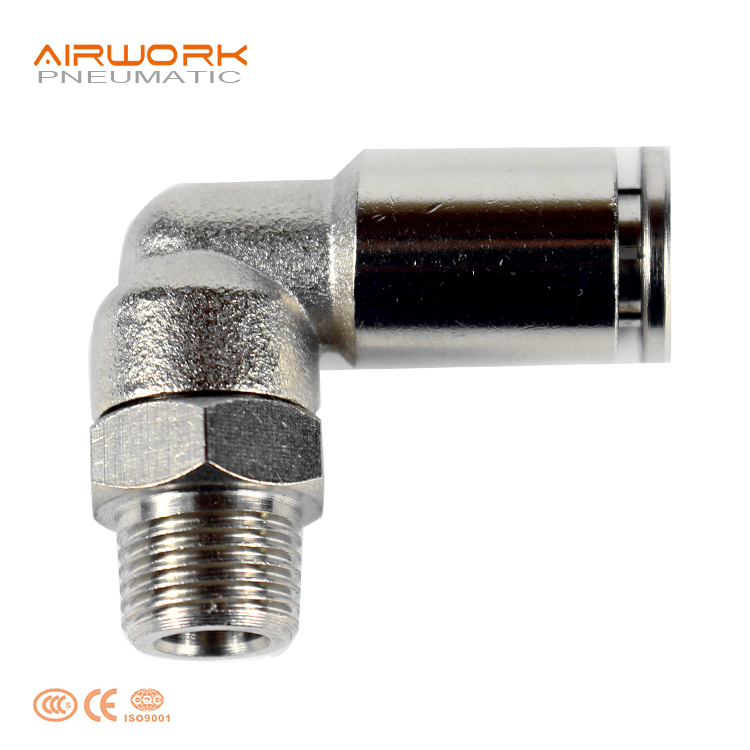

कोणीय पुरुष थ्रेड निकल-लेपित पीतल पुश-इन फिटिंग्स

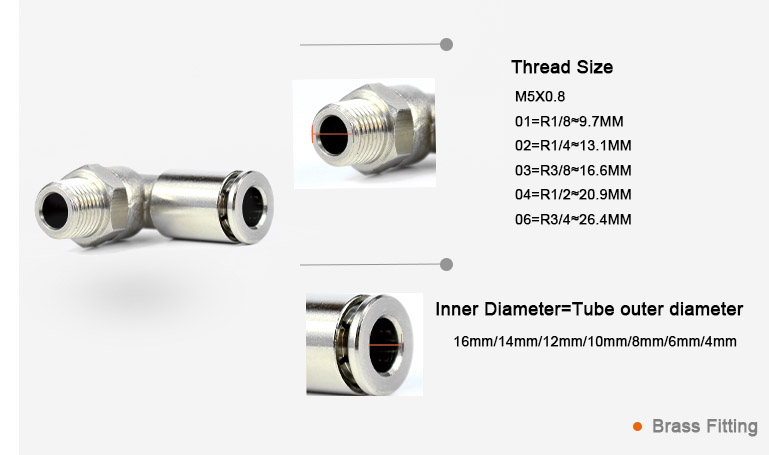

ट्यूब का व्यास (OD): 1/8", 5/32", 1/4", 5/16", 3/8", 1/2", 3, 4, 5, 6, 8, 10, 12, 14 या 16 मिमी
थ्रेड प्रकार: 10-32 UNF, 1/8", 1/4", 3/8", 1/2", 3/4" NPTF, BSP (पुनः उपयोग करने योग्य PTFE/टेफ्लॉन थ्रेड सील)

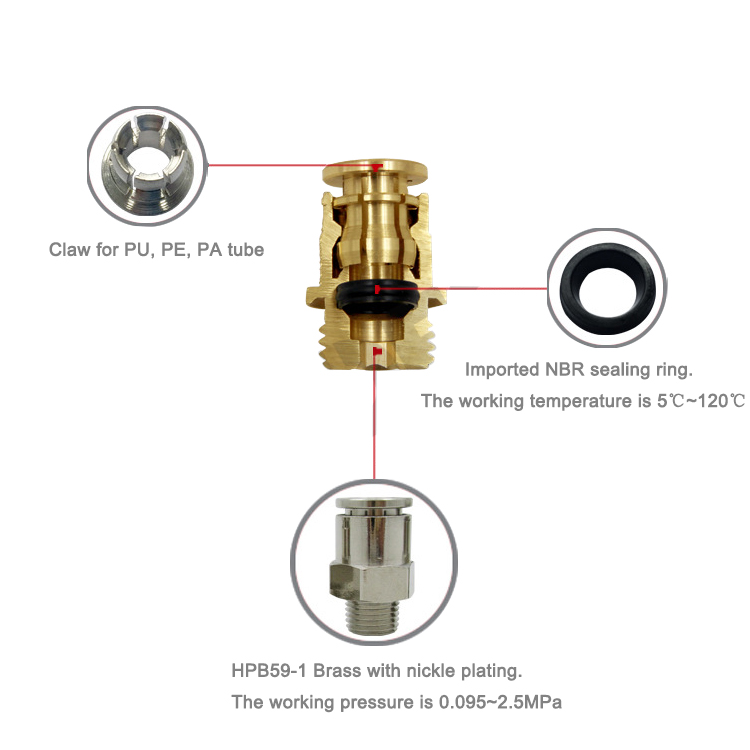

निकल-लेपित पीतल के पुश-इन फिटिंग्स 100% विद्युत अपघटन द्वारा निकल-लेपित पीतल से बने होते हैं। अधिकतम Cv रेटिंग और त्वरित साइकिल समय के लिए ट्यूब के पूर्ण आंतरिक व्यास (ID) के माध्यम से प्रवाह सदैव बनाए रखा जाता है। 'पुश-इन' करें और ट्यूब को त्वरित एवं आसानी से लॉक करें। फिटिंग्स कोटेड थ्रेड सीलेंट के साथ भी उपलब्ध हैं। ट्यूब को कई बार जोड़ा और अलग किया जा सकता है, और इसे एक हाथ से, बिना किसी उपकरण के किया जा सकता है।
- अवलोकन
- अनुशंसित उत्पाद
उत्पाद विशेषता
・संक्षिप्त और हल्के वजन वाले
・द्रव का तापमान: −5 से 150℃
・पीतल के भाग: इलेक्ट्रोलेस निकल-लेपित
・ग्रीस-मुक्त

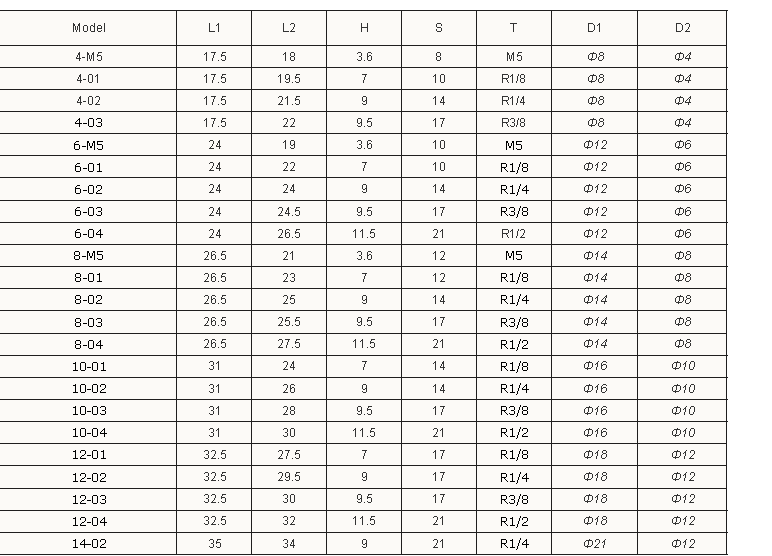

विनिर्देश
सामग्री |
शरीर और कॉलेट: निकल-लेपित पीतल, (UNI 5705 OT58) |
तार |
10-32 UNF, 1/8”, 1/4”, 3/8”, 1/2” NPTF, प्रो-फिट® |
दबाव |
न्यूनतम -0.9 बार - अधिकतम 16 बार (28” Hg वैक्यूम से 250 psi) (ट्यूबिंग देखें) |
जोड़ने के लिए ट्यूब |
नायलॉन 6, 11 या 12, पॉलीएथिलीन, पॉलीयूरेथेन (PU), (पॉलीयूरेथेन 90A ड्यूरोमीटर और उससे ऊपर की सिफारिश की जाती है), हाइट्रेल पॉलिएस्टर |
पाइप का व्यास |
इंच ट्यूबिंग: 1/8” - 5/32” - 1/4” - 5/16” - 3/8” - 1/2” |
तरल |
संपीड़ित वायु (अन्य प्रकार के द्रव के लिए, कृपया हमारे इंजीनियरों से संपर्क करें) |
तापमान [°से] |
-20°C से 80°C, -4°F से 175°F (उपयोग की गई ट्यूबिंग के लिए डेटा देखें) |
अक्सर पूछे जाने वाले प्रश्न
क्या निकल-प्लेटेड पीतल के वन-टच फिटिंग्स का उपयोग जल के रूप में तरल के लिए किया जा सकता है?
उत्तर 1: हाँ, किया जा सकता है (लेकिन केवल औद्योगिक उपयोग के लिए)। अधिकतम कार्यकारी दबाव 1 MPa है, जिसमें सर्ज दबाव भी शामिल है। कार्यकारी तापमान 0 से 40°C है (हिमीभवन नहीं)।
प्रश्न 2. वन-टच फिटिंग्स के कनेक्शन थ्रेड का कसाव टॉर्क क्या है?
उत्तर 2. सीलेंट युक्त वन-टच फिटिंग्स (R: पाइपिंग के लिए टेपर थ्रेड, NPT: अमेरिकी पाइपिंग के लिए टेपर थ्रेड) के लिए नीचे दिए गए तालिका का संदर्भ लें। अधिक विवरण के लिए प्रत्येक श्रृंखला के लिए 'विशिष्ट उत्पाद सावधानियाँ' देखें।
प्रश्न 3. क्या NPT कनेक्शन थ्रेड वाले मेट्रिक आकार के वन-टच फिटिंग्स उपलब्ध हैं?
उत्तर 3. मेट्रिक आकार के यूनी वन-टच फिटिंग्स के उपयोग पर विचार करें। मादा थ्रेड का छोर कटा हुआ भाग आसन सतह के रूप में उपयोग किया जाता है, और सीलिंग के लिए गैस्केट का उपयोग किया जाता है। यदि इंच आकार की ट्यूब और Rc कनेक्शन थ्रेड का उपयोग किया जा रहा है, तो इंच आकार के यूनी वन-टच फिटिंग्स भी उपलब्ध हैं।
प्रश्न 4. क्या 100°C तक के तापमान सहन करने वाले कोई फिटिंग्स उपलब्ध हैं?
A4. स्टेनलेस स्टील वन-टच फिटिंग्स 150°C तक के तापमान सहन कर सकती हैं। परिस्थितियों के आधार पर, ट्यूब के अंदर एक आंतरिक स्लीव स्थापित करने की आवश्यकता हो सकती है। इसके अतिरिक्त, स्टेनलेस स्टील 316 फिटिंग्स का उपयोग 260°C तक के तापमान में किया जा सकता है। ध्यान रखें कि मॉडल (घूर्णन ऊँचाई वाला कोण, आदि) के आधार पर तापमान और संचालन द्रवों पर कुछ सीमाएँ लागू होती हैं।
Q5. क्या यूनियन कोण या पुरुष शाखा टी वन-टच फिटिंग्स को ट्यूब के संलग्न होने वाले शरीर पर, संबंधित थ्रेड को कसने के बाद, घुमाया जा सकता है?
A5. हाँ, उनकी दिशा को बाद में बदला जा सकता है। यूनियन कोण या पुरुष शाखा टी वन-टच फिटिंग्स के शरीर को स्टड्स में प्रेस-फिट किया जाता है (ओ-रिंग्स द्वारा सील किया गया), जिससे उन्हें स्थिति निर्धारित करने के लिए घुमाया जा सकता है। हालाँकि, उत्पाद का उपयोग ऐसे तरीके से न करें जिसमें जुड़ी हुई ट्यूब फिटिंग के सापेक्ष झूले या घूमे।
