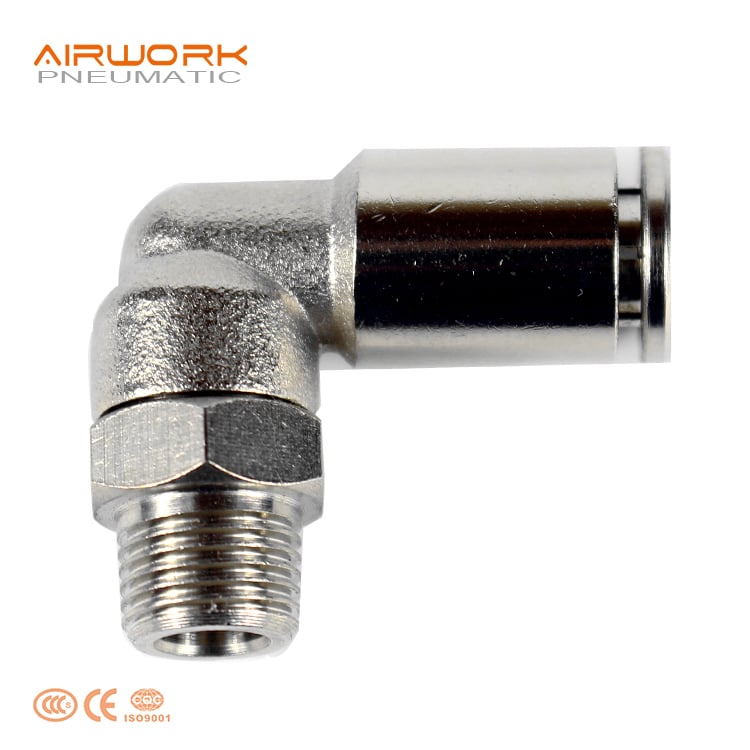

Fabrikdirekt PL-Serie Druckluftanschluss mit Einsteckfunktion und Schnellverbindung, 90-Grad-Winkelstück mit One-Touch-Bedienung, pneumatischer Steckverbinder, Hersteller mit doppelter Dichtung durch O-Ringe, Großhandel
TKC-PL-90°-Winkel-Schnellkupplungen für Schläuche mit Ø 4–16 mm und Außengewinde Rc 1/8"–1/2" – platzsparende rechtwinklige Verbindung für beengte Rohrleitungsanordnungen. Patentiertes Doppel-Dichtsystem mit zusätzlichem O-Ring an der Schlauch-Einführstelle verhindert Luftverluste; Betriebsdruck 0–1,0 MPa mit Vakuumunterstützung. Kompatibel mit PISCO / Airtac PL-Typ-Kupplungen zu Fabrik-Direktpreisen.
- Übersicht
- Empfohlene Produkte
Produkt Detailbeschreibung:
Anwendung Branchen
Produkteigenschaft
・Kompakt und leicht
・Flüssigkeitstemperatur: −5 bis 150 °C
・Messingteile: chemisch vernickelt
・Fettfrei
Spezifikation
Material |
Gehäuse und Spannring: vernickeltes Messing (UNI 5705 OT58) |
Gewinde |
10-32 UNF, 1/8", 1/4", 3/8", 1/2" NPTF, Pro-Fit® |
Druck |
min. –0,9 bar – max. 16 bar (28" Hg-Vakuum bis 250 psi) (siehe Schlauch) |
Anschlussrohr |
Nylon 6, 11 oder 12, Polyethylen, PU (Polyurethan empfohlen, Shore-A-Härte 90A und höher), Hytrel-Polyester |
Durchmesser des Rohres |
Zoll-Schläuche: 1/8" – 5/32" – 1/4" – 5/16" – 3/8" – 1/2" |
Wasser |
druckluft (für andere Medien wenden Sie sich bitte an unsere Ingenieure) |
Temperatur [°C] |
-20 °C bis 80 °C, -4 °F bis 175 °F (siehe Datenblatt für das verwendete Schlauchmaterial) |
Anpassungsoptionen
Anpassungsoption |
Optionen & Details |
Lieferzeit |
Außendurchmesser des Rohrs |
ø4 / 6 / 8 / 10 / 12 / 14 / 16 mm |
3–5 Tage |
Verbindungsgewinde |
Standard: Rc (PT) 1/8" – 1/2". Optionen: G (BSPP), NPT, metrisch M |
3–5 Tage |
Winkel des Winkelauslasses / Ausrichtung |
Standard: 90°-Winkelauslass, Ausrichtung vor endgültiger Festziehvorrichtung einstellbar. Optionen: kundenspezifischer Winkel auf Anfrage |
3–5 Tage |
Körpermaterial |
Standard: PBT-Harz. Optionen: Messing mit Vernickelung, Edelstahl, vollständig harzbasiert und kupferfrei (Reinraum) |
5–7 Tage |
Upgrade des Dichtungswerkstoffs |
Standard: NBR. Optionen: Viton/FKM (hohe Temperatur), HNBR, EPDM (lebensmittelgeeignet) |
5–7 Tage |
Variante für hohe Temperaturen |
FKM-Dichtungen + hochtemperaturbeständiger Körper – zugelassen bis 150 °C |
7 – 10 Tage |
Variante für niedrige Temperaturen |
Kalttemperatur-Dichtungen – zugelassen bis -40 °C |
7 – 10 Tage |
Druckvariante |
Standard: 0 – 1,0 MPa + Vakuum. Optionen: Hochdruckausführung bis 1,5 MPa |
5–7 Tage |
Lösetyp |
Standard: Druckfreigabemanschette. Optionen: Hülsenverriegelung (Anti-Löse-Funktion) für hochvibrationsbelastete Anwendungen |
5–7 Tage |
Fadenmasseschlussmittel |
Standard: ohne Dichtmittel. Optionen: vorappliziertes Dichtmittel / Dichtungstyp |
3–5 Tage |
Karosseriefarbe |
Standard: schwarz / weiß. Optionen: Sonderfarbe zur Leitungsidentifikation |
3–5 Tage |
RoHS / Kupferfrei |
Standard: RoHS-konform. Optionen: kupferfreie Vollharz-Spezifikation |
5–7 Tage |
OEM-Markenbildung |
Kundenspezifische Laserbeschriftung / -gravur; neutrale oder markengebundene Verpackung |
3–5 Tage |
Produktvorteile
Installation und Verwendung
Installation
Trennung
Häufig gestellte Fragen
F1. Können einhändige Armaturen aus vernickeltem Messing bei Wasser als Fördermedium eingesetzt werden?
A1. Ja, das ist möglich (jedoch ausschließlich für industrielle Anwendungen). Der zulässige maximale Betriebsdruck beträgt 1 MPa, einschließlich Staudruck. Die Betriebstemperatur liegt zwischen 0 °C und 40 °C (keine Frostgefahr).
F2. Welches Anzugsmoment ist für das Verbindungsgewinde der einhändigen Armaturen vorgesehen?
A2. Für einhändige Armaturen mit Dichtmittel (R: konisches Rohrgewinde, NPT: konisches Gewinde nach US-Norm) siehe unten. Weitere Einzelheiten entnehmen Sie bitte den „Besonderen Produkt-Hinweisen“ für jede Serie.
F3. Gibt es einhändige Armaturen mit metrischem Gewinde und NPT-Verbindungsgewinde?
A3. Berücksichtigen Sie die Verwendung einer metrischen Uni-Einhandarmatur mit Schnellkupplung. Der abgeschrägte Bereich des Innengewindes dient als Sitzfläche, und die Dichtung wird zur Abdichtung verwendet. Bei Verwendung eines Zoll-Rohrs mit Rc-Verbindungsgewinde sind ebenfalls Zoll-Größe-Uni-Einhandarmaturen mit Schnellkupplung erhältlich.
F4. Gibt es Armaturen, die Temperaturen bis zu 100 °C aushalten?
A4. Edelstahl-Einhandarmaturen mit Schnellkupplung können Temperaturen bis zu 150 °C bewältigen. Je nach Einsatzbedingungen kann ein Innenschlauch im Rohr installiert werden müssen. Zusätzlich können Edelstahl-316-Armaturen bei Temperaturen bis zu 260 °C eingesetzt werden. Beachten Sie, dass je nach Modell (z. B. Schwenkelbogen) Einschränkungen hinsichtlich zulässiger Temperaturen und Betriebsmedien bestehen.
F5. Können Einhandarmaturen mit Schnellkupplung in Form eines Kombinationswinkels oder eines Abzweig-T-Stücks mit Außengewinde nach dem Anziehen des Verbindungsgewindes am Gehäuse, in das das Rohr eingeführt wird, gedreht werden?
A5. Ja, die Ausrichtung kann danach geändert werden. Die Körper von Verbinder-Winkelstücken oder männlichen Abzweig-T-Stücken mit Ein-Klick-Verbindung werden auf Bolzen aufgesteckt (dichtend mit O-Ringen), sodass sie zur Positionierung gedreht werden können. Verwenden Sie das Produkt jedoch nicht so, dass das angeschlossene Rohr gegenüber der Armatur schwingt oder sich dreht.
F6. Welche Armatur benötige ich für meine Anwendung?
A6. Teilen Sie uns den Außendurchmesser Ihres Rohrs, das Anschlussgewinde und die Verlege-Richtung mit. Beispiel: Ø8-Rohr + Rc 1/4"-Anschluss, rechtwinklige Verlegung → PL8-02. Wir bestätigen das Modell innerhalb von 24 Stunden.
F7. Wie trenne ich die Verbindung bzw. wie erfolgt die Wartung?
A7. Drücken Sie die Entriegelungshülse gleichmäßig und ziehen Sie das Rohr heraus. Eine regelmäßige Wartung ist nicht erforderlich – halten Sie die Armatur sauber und stellen Sie sicher, dass das Rohrende sauber abgeschnitten und vollständig eingeführt ist.
F8. Was tun bei Undichtigkeit der Verbindung?
A8. Prüfen Sie, ob das Rohr sauber abgeschnitten, frei von Graten und vollständig eingeführt ist. Die Doppel-Dichtungs-Konstruktion toleriert geringfügige Oberflächenkratzer; bleibt die Undichtigkeit bestehen, ersetzen Sie die Armatur oder den betroffenen Rohrabschnitt.
