Úvod: Jádro průmyslové automatizace

Ve světě průmyslové automatizace je pneumatický válec pracovní koník, který přeměňuje stlačený vzduch na posuvný pohyb. Pro zakoupení a inženýry zaměřené na B2B je výběr správné řady válců rozhodující pro zajištění spolehlivosti, účinnosti a cenové efektivity celého systému. Mezi nejrozšířenější volby na trhu patří řada DNC a řada SC.

Společnost AIRWORK (Zhejiang Jinzhi Pneumatic Technology Co., Ltd.) věnuje dokonalosti těchto komponent již více než 16 let. Tato příručka poskytuje podrobné srovnání válců řad DNC a SC, abyste mohli pro své konkrétní aplikace učinit informované rozhodnutí.

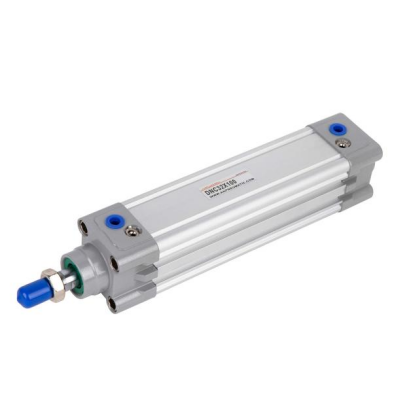

1. Řada DNC: moderní norma ISO 15552

Řada DNC představuje moderní vývoj pneumatických pohonů. Je vyrobena podle mezinárodní normy ISO 15552 (dříve ISO 6431) a je celosvětově uznávána díky své elegantní konstrukci s profilovým tělesem.

Hlavní vlastnosti válců řady DNC:

• Profilová konstrukce: Na rozdíl od tradičních válců má řada DNC hranatý hliníkový profilový plášť. Uchycovací tyče jsou integrovány dovnitř profilu, čímž jsou chráněny před nečistotami a korozi.
• Nastavitelné tlumení: Válce řady DNC jsou standardně vybaveny nastavitelným pneumatickým tlumením na obou koncích, což zajišťuje plynulé zpomalení a snižuje hluk nárazu.
• Integrace senzorů: Profilový válec obsahuje drážky pro zapuštěné indukční senzory, což usnadňuje jeho začlenění do automatizovaných řídicích systémů bez objemných vnějších upevňovacích konzol.
• Vysoký výkon: Konstrukce válců DNC je určena pro provoz při vysokých rychlostech a vysokých frekvencích, čímž zaručuje vynikající životnost a přesnost.

---

2. Řada SC: Robustní válec s vnějšími táhly

Řada SC je ‚tradiční‘ standardní pneumatický válec . Je charakterizována konstrukcí s vnějšími ocelovými táhly, která je již desítky let standardem v průmyslu.

Hlavní vlastnosti válců řady SC:

• Konstrukce s táhly: Válcová hlava a kryt jsou ke střední části válce (barrelu) připevněny čtyřmi vnějšími ocelovými táhly. Tato konstrukce je mimořádně robustní a umožňuje snadné demontáž pro údržbu.
• Univerzálnost: Válce řady SC jsou dostupné v široké škále průměrů vnitřního průsvitu (od 32 mm až po 320 mm a více) i délek zdvihu, čímž se osvědčují při náročných úlohách.
• Nákladová efektivita: Díky jednoduššímu výrobnímu procesu je řada SC často cenově výhodnější než řada DNC, zejména u rozsáhlých projektů.
• Možnosti materiálů: Obvykle jsou vyrobeny z vysoce kvalitních hliníkových slitin pro válcové těleso a pístní tyče potažené tvrdým chromem za účelem zvýšení odolnosti.

---

3. DNC vs. SC: Klíčové rozdíly pro B2B nákup

Při porovnávání těchto dvou řad vynikají několik faktorů, které ovlivňují jak výkon, tak celkové náklady na vlastnictví.

A. Estetika a čistota

Profilový design DNC není pouze záležitostí vzhledu; má také vysokou funkčnost. Protože táhla jsou skrytá, vzniká méně 'dutin', kde se mohou hromadit prach, mastnota nebo nečistoty. To činí válce DNC preferovanou volbou pro průmyslové odvětví s přísnými požadavky na hygienu nebo čistotu, jako je potravinářský nebo farmaceutický průmysl.

Naopak série SC má vyčnívající táhla a závity, které mohou shromažďovat nečistoty. I když jsou ideální pro obecné obrábění nebo dřevozpracování, v citlivých prostředích mohou vyžadovat častější čištění.

B. Prostor a montáž

Válce DNC jsou obecně kompaktnější ve svém průřezu. Možnost montáže senzorů do úrovně profilu ušetří významné množství místa v těsných uspořádáních strojů. Navíc, protože válce DNC splňují normu ISO 15552, jsou jejich montážní rozměry u všech výrobců identické, což zajišťuje snadnou výměnu a globální kompatibilitu.

Válce SC mají standardní rozměry, které jsou široce přijímány na trzích v Asii a na Blízkém východě, avšak v závislosti na výrobci se mohou mírně lišit od přísných požadavků normy ISO. Jejich robustní možnosti montáže je však činí ideálními pro aplikace s vysokými silami.

C. Údržba a opravy

Řada SC je často snazší k opravě přímo na místě. Pokud je poškozena řiditelná tyč nebo je nutné vyměnit těsnění, vnější tyče lze rychle uvolnit běžnými nástroji. Řada DNC je sice také údržbou zajištěná, avšak při manipulaci s koncovými kryty profilu vyžaduje specifičtější péči.

---

4. Aplikace Scénáře: Kterou řadu zvolit?

Zvolte řadu DNC, pokud:

• Navrhujete vysoce technologické stroje pro automobilový nebo elektronický průmysl.
• Vaše aplikace vyžaduje integrované senzory a čistý, profesionální vzhled.
• Potřebujete kompatibilitu se standardy ISO 15552 pro stroje určené k vývozu.
• Provozujete zařízení v prostředích, kde má přednost čistota.

Zvolte řadu SC, pokud:

• Hledáte cenově výhodné řešení pro obecnou průmyslovou automatizaci.
• Potřebujete robustní válcový pohon pro dřevozpracující, textilní nebo stavební průmysl.
• Upřednostňuje se snadná údržba na místě a jednoduchá konstrukce.
• Vyžadujete velmi velké průměry vrtání pro vysoce silové lisování nebo zvedání.

---

5. Tip pro výběr B2B: Správné určení technických parametrů

Abyste získali správnou cenovou nabídku a odpovídající výrobek od společnosti AIRWORK, vezměte v úvahu následující parametry:

1. Průměr vrtání (mm): Určete požadovanou sílu (Síla = Tlak × Plocha).

2. Délka zdvihu (mm): Vzdálenost, kterou musí píst ujet.

3. Provozní prostředí: Vyžaduje válec tepelně odolné těsnění (Viton) nebo hřídel z nerezové oceli pro odolnost proti korozi?

4. Montážní příslušenství: Potřebujete kloubový uchycovací bod (CA/CB), nožní konzolu (LB) nebo přírubu (FA/FB)?

---

Závěr: Výhoda společnosti AIRWORK

Ať už si vyberete elegantní a výkonné řady DNC nebo robustní a spolehlivé řady SC, kvalita je nepředmětem dohody. Společnost AIRWORK využívá pokročilé CNC obráběcí centra a přísnou kontrolu kvality, abychom zajistili, že každý válec splňuje mezinárodní normy. Náš inženýrský tým je připraven poskytnout přizpůsobená integrovaná řešení systémů, která jsou přesně přizpůsobena potřebám vašeho konkrétního odvětví.

Chystáte se modernizovat své pneumatické systémy? Kontaktujte náš B2B tým na adrese [[email protected]](mailto:[email protected]) pro bezplatnou cenovou nabídku a odborné poradenství.

AIRWORK — Váš důvěryhodný partner v oblasti pneumatického výkonu od roku 2010.
