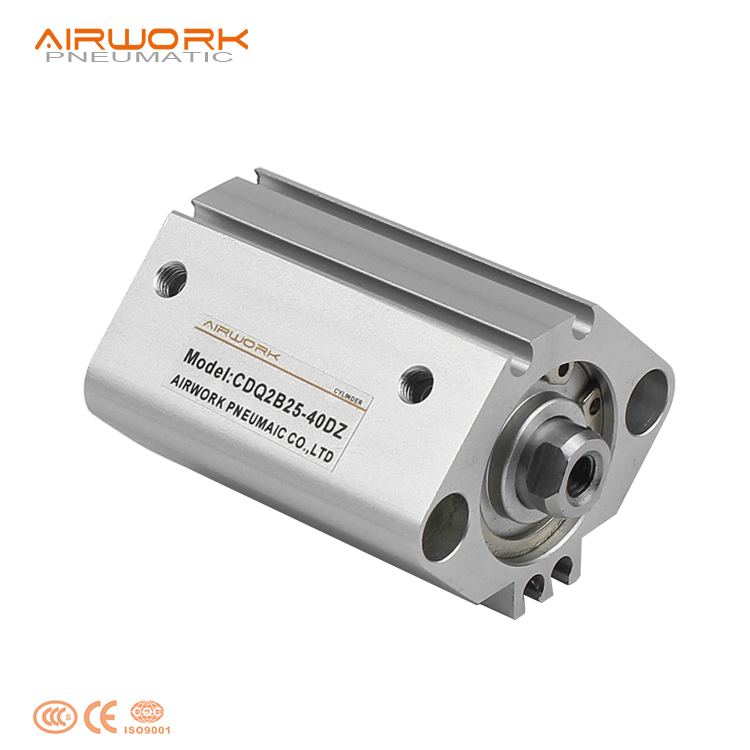

سیلندر پنوماتیک فشرده سری CQ2

توضیحات دقیق محصول:

سری CQ2 یک سیلندر پنوماتیک فشرده در رده جهانی است که برای وظایف اتوماسیون با عملکرد بالا، به‌ویژه در مواردی که فضای نصب بسیار محدود است، طراحی شده است. این سری به‌عنوان جایگزینی با کیفیت عالی برای سری SMC CQ2، امکان تعویض دقیق ابعادی (۱۰۰٪) را فراهم می‌کند و ادغام بدون دردسر آن در سیستم‌های موجود را ممکن می‌سازد. این سیلندرها از آلیاژ آلومینیوم با استحکام بالا ساخته شده‌اند و حرکت خطی قابل اعتماد و با فرکانس بالا را با حجمی بسیار کوچک‌تر نسبت به سیلندرهای معمولی با میله‌های اتصال‌دهنده ارائه می‌دهند.

ویژگی‌های محصول:

۱. هندسه صرفه‌جو در فضا: طراحی بدنی نازک و مستطیلی، طول و ارتفاع کلی عملگر را کاهش می‌دهد و آن را برای مونتاژ اجزای الکترونیکی و ابزارآلات ماشینی فشرده ایده‌آل می‌سازد.

۲. محافظت با آندایزینگ سخت: بدنه آلومینیومی این محصول تحت فرآیند آندایزینگ سخت اختصاصی (HV≥۳۰۰) قرار می‌گیرد که مقاومت عالی در برابر خوردگی و سطح داخلی بسیار صافی برای کاهش اصطکاک فراهم می‌کند.

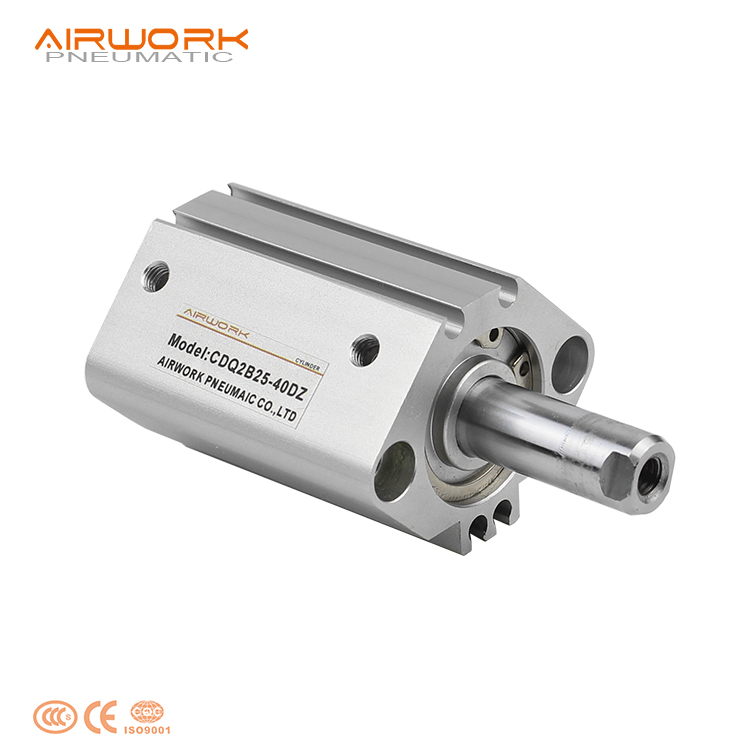

3. میله پیستون دقیق: هر میله‌ای سخت‌شده و با روکش کروم است که مقاومت عالی در برابر سایش و عمر طولانی‌تر آب‌بند را حتی در کاربردهای با سرعت بالا فراهم می‌کند.

4. نصب آسان: دارای چندین سوراخ رزوه‌دار برای نصب در تمام جهات است که امکان نصب انعطاف‌پذیر در هر جهتی را فراهم می‌کند.

5. آماده برای سنسور: اکثر مدل‌ها دارای شیارهای یکپارچه‌ای برای سوئیچ‌های خودکار (سنسورهای مغناطیسی) هستند تا بازخورد دقیق از موقعیت را برای کنترل منطقی PLC فراهم کنند.

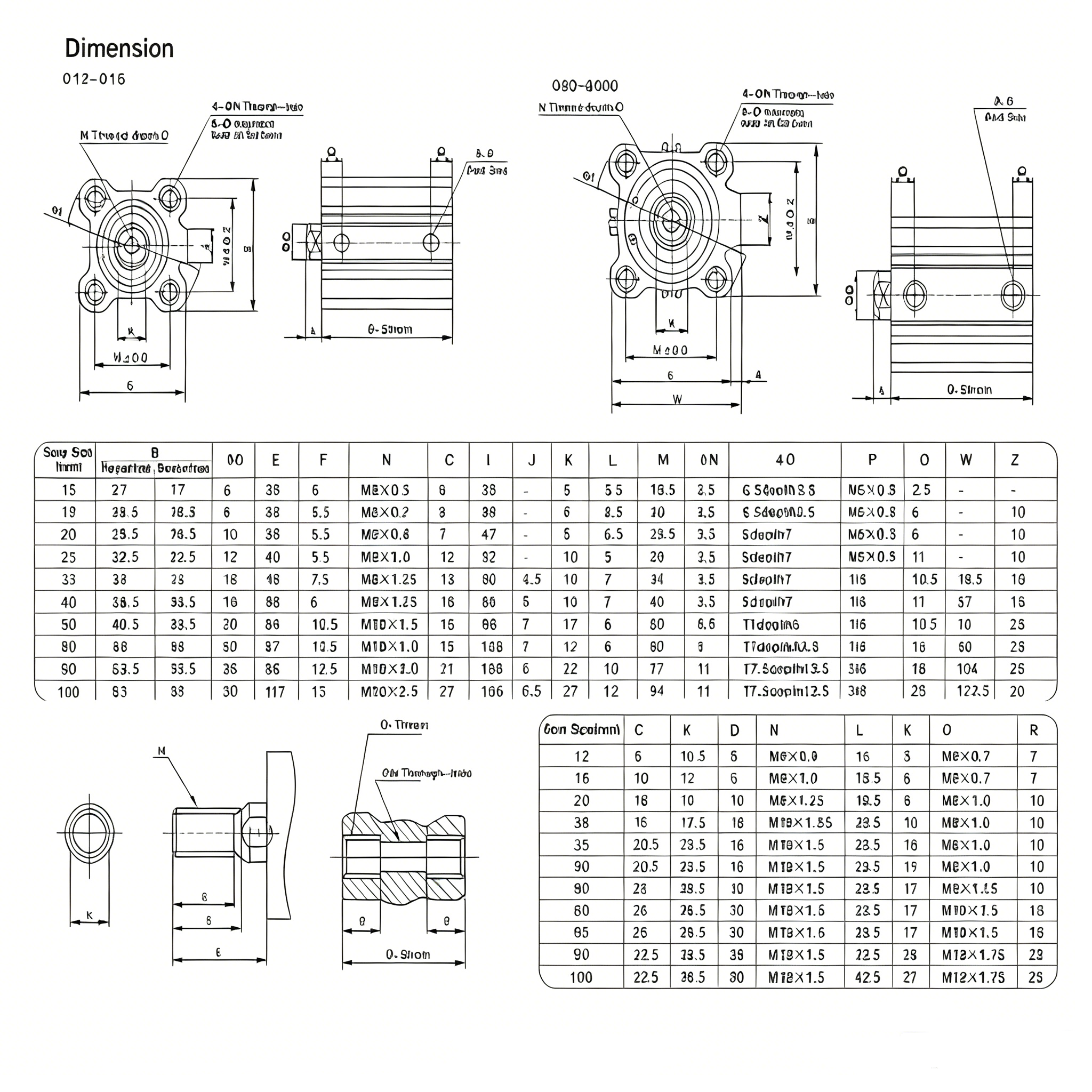

مشخصات：

کاربرد ：

۱. اتوماسیون کارخانه و مونتاژ دقیق:

برای خطوط تولید خودکار با تراکم بالا، از جمله سیستم‌های برداشتن و قرار دادن، مونتاژ قطعات الکترونیکی و موقعیت‌یابی قطعات کوچک ایده‌آل است. سری CQ2 حرکت خطی قابل اعتمادی را در طراحی‌ای بهینه‌شده از نظر فضای اشغالی فراهم می‌کند و انتخاب اولیه برای تولید هوشمند مدرن محسوب می‌شود.

۲. ماشین‌آلات بسته‌بندی و پردازش:

به‌طور گسترده در تجهیزات بسته‌بندی برای درب‌گذاری، برچسب‌زنی، درزبندی حرارتی و جداسازی مواد استفاده می‌شود. عملکرد سریع و دوام بالای آن اطمینان حاصل می‌کند که در خطوط بسته‌بندی با فرکانس بالا که زمان‌های خرابی و سرعت چرخه بسیار حیاتی هستند، عملکردی بی‌وقفه داشته باشد.

۳. الکترونیک و نیمه‌هادی‌ها:

تولید به‌طور کامل برای تجهیزات تولید نیمه‌هادی‌ها با محدودیت فضایی و جیگ‌های تست خودکار مناسب است. بدنه آلومینیومی سبک‌وزن و با ضخامت کم، ادغام آسان آن را در ماشین‌های ماژولار فشرده ممکن می‌سازد که در آن‌ها سیلندرهای استاندارد معمولی به‌سادگی جای نمی‌گیرند.

نصب و استفاده:

۱. بررسی پیش از نصب: قبل از نصب، مطمئن شوید که قطر و طول حرکت پیستون با نیازهای طراحی شما مطابقت دارد. سیلندر را از نظر آسیب‌های احتمالی ناشی از حمل‌ونقل یا وجود آلودگی در دریچه‌ها بررسی کنید.

۲. جهت نصب: سری CQ2 امکان نصب در چندین موقعیت (بالا، پایین و کنار) را فراهم می‌کند. مطمئن شوید سطح نصب صاف باشد و پیچ‌ها با گشتاور توصیه‌شده تنظیم شده‌اند تا از ایجاد تنش یا عدم تراز در بدنه جلوگیری شود.

۳. آماده‌سازی منبع هوای فشرده: از هوای فشرده تمیز، فیلترشده (با اندازه ذرات ۴۰ میکرون یا بهتر) و خشک استفاده کنید. وجود رطوبت و روغن در هوای فشرده می‌تواند آب‌بندی‌های داخلی را آسیب دهد و پاسخ‌گویی سیستم را کاهش دهد.

۴. اتصالات دریچه‌ها: مطمئن شوید که لوله‌های هوا به‌صورت عمود بر محور برش‌خورده و به‌طور محکم در اتصالات یک‌لمسی قرار گرفته‌اند. از ر threads استاندارد G، NPT یا PT متناسب با استانداردهای محلی خود استفاده کنید.

۵. نصب سوئیچ خودکار: در صورت استفاده از سنسورهای مغناطیسی، آن‌ها را در شیارهای تعبیه‌شده روی بدنه سیلندر بلغزانید و در موقعیت مورد نظر برای ارائه بازخورد دقیق محکم کنید.

۶. اجتناب از بار جانبی: سری CQ2 برای حرکت خطی محوری طراحی شده است. مطمئن شوید که بار با میله پیستون هم‌راستا است؛ بارهای جانبی (کناری) زیاد می‌توانند باعث سایش زودرس در یاتاقان و آب‌بندی‌ها شوند.

۷. سرعت عملیات: سرعت را با استفاده از شیرهای کنترل‌کننده سرعت خارجی (شیر ترتیبی) تنظیم کنید. از کارکرد در حداکثر سرعت بدون جذب مناسب ضربه خودداری کنید تا از آسیب ناشی از برخورد داخلی جلوگیری شود.

سوالات متداول

سوال ۱: آیا سری AIRWORK CQ2 کاملاً با برند SMC سازگان دارد؟

پاسخ ۱: بله، سری CQ2 ما مطابق با استانداردهای صنعتی بین‌المللی تولید می‌شود. این سری از نظر ابعادی کاملاً قابل تعویض با سری CQ2 برند SMC است، از جمله الگوی سوراخ‌های نصب، موقعیت دریچه‌ها و مشخصات رزوه.

سوال ۲: مزایای اصلی طراحی «فشرده» CQ2 چیست؟

A2. طراحی «فشرده» یا «نازک»، طول و ارتفاع کلی بدنه سیلندر را تا ۵۰٪ نسبت به سیلندرهای استاندارد با میله‌بندی کاهش می‌دهد. این امر امکان نصب با چگالی بالا را در بازوهای رباتیک، جیگ‌های مونتاژ الکترونیکی و ماشین‌آلات نیمه‌هادی فراهم می‌کند که در آن‌ها فضای موجود بسیار محدود است.

سوال ۳. آیا سری CQ2 نیاز به روان‌کاری دارد؟

پاسخ ۳. خیر، این سیلندرها از نوع «بدون نیاز به روان‌کاری» هستند. این سیلندرها در کارخانه با روغن‌کاری اولیه با گریس صنعتی با کیفیت بالا تجهیز شده‌اند و تحت شرایط عادی، میلیون‌ها چرخه عملیات بدون نیاز به نگهداری را فراهم می‌کنند.

سوال ۴. آیا می‌توانم سنسورهای مغناطیسی را روی این سیلندر برای بازخورد موقعیت نصب کنم؟

پاسخ ۴. بله. تمام مدل‌های CQ2 ما دارای حلقه‌های مغناطیسی داخلی و شیارهای یکپارچه برای سنسور هستند. این سیلندرها با سوئیچ‌های خودکار استاندارد انواع D-A93، D-M9B و D-M9N سازگان هستند و ادغام آسانی با سیستم PLC شما دارند.

سوال ۵. تفاوت بین حالت «دوطرفه عمل‌کننده» و «تک‌طرفه عمل‌کننده» در سری CQ2 چیست؟

A5. دوطرفه (استاندارد) از فشار هوا برای هر دو جهت پیشروی و بازگشت استفاده می‌کند. تک‌طرفه از هوا فقط برای یک جهت (معمولاً پیشروی) و از فنر داخلی برای بازگشت استفاده می‌کند که برای تنظیمات «امن در صورت خرابی» یا صرفه‌جویی در فضای نصب با یک درگاه مناسب است.

سوال ۶. حداکثر فشار و دمای کاری چقدر است؟

پاسخ ۶. سری CQ2 به‌طور قابل اعتمادی در محدوده فشار ۰٫۰۵ تا ۱٫۰ مگاپاسکال (۷٫۲ تا ۱۴۵ PSI) کار می‌کند. محدوده دمایی استاندارد کاری آن از ۱۰- درجه سانتی‌گراد تا ۷۰ درجه سانتی‌گراد (۱۴- درجه فارنهایت تا ۱۵۸ درجه فارنهایت) است.

سوال ۷. اگر طول‌های استاندارد سیلندر برای ماشین شما مناسب نباشند، آیا می‌توانید طول‌های سیلندر سفارشی را تأمین کنید؟

پاسخ ۷. بله قطعاً. به‌عنوان یک کارخانه تولیدکننده مستقیم، ما در ارائه خدمات سفارشی‌سازی برای تولید انبوه (OEM) و طراحی و تولید بر اساس سفارش مشتری (ODM) تخصص داریم. ما می‌توانیم طول‌های سیلندر سفارشی (مانند ۱۲ میلی‌متر یا ۲۸ میلی‌متر) را تولید کنیم و همچنین رزوه‌های سفارشی یا میله‌های استیل ضدزنگ را برای پاسخگویی به نیازهای مهندسی خاص شما ارائه دهیم.

سوال ۸. چگونه کیفیت و عملکرد بدون نشتی را تضمین می‌کنید؟

A8. هر سیلندر CQ2 به‌طور کامل قبل از بسته‌بندی در کارخانه مورد آزمون فشار و نشتی قرار می‌گیرد. ما از ماشین‌کاری دقیق با ماشین‌های CNC و واشرهای باکیفیت NBR/Viton استفاده می‌کنیم تا از عدم نشتی کامل و دستیابی به پایانه‌ای حرفه‌ای اطمینان حاصل شود.
