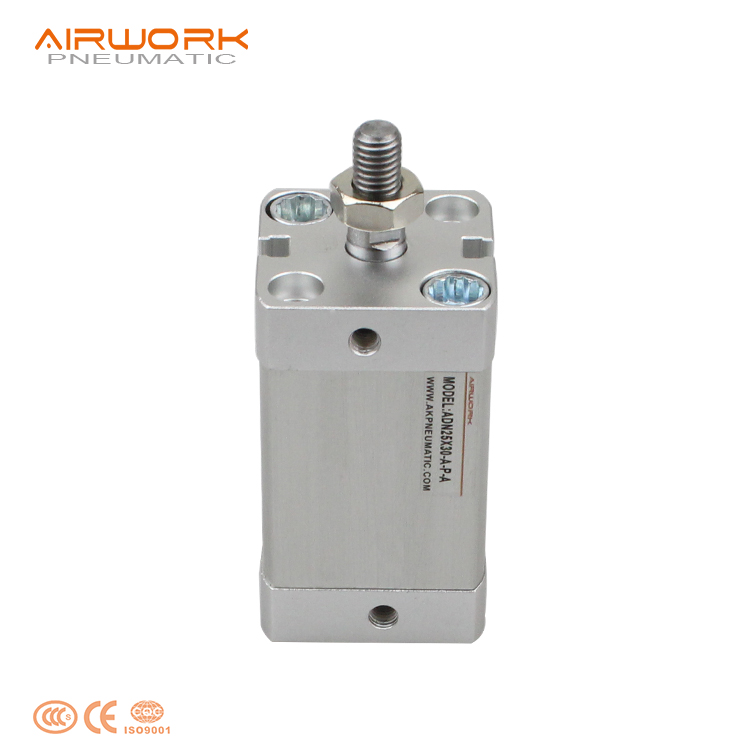

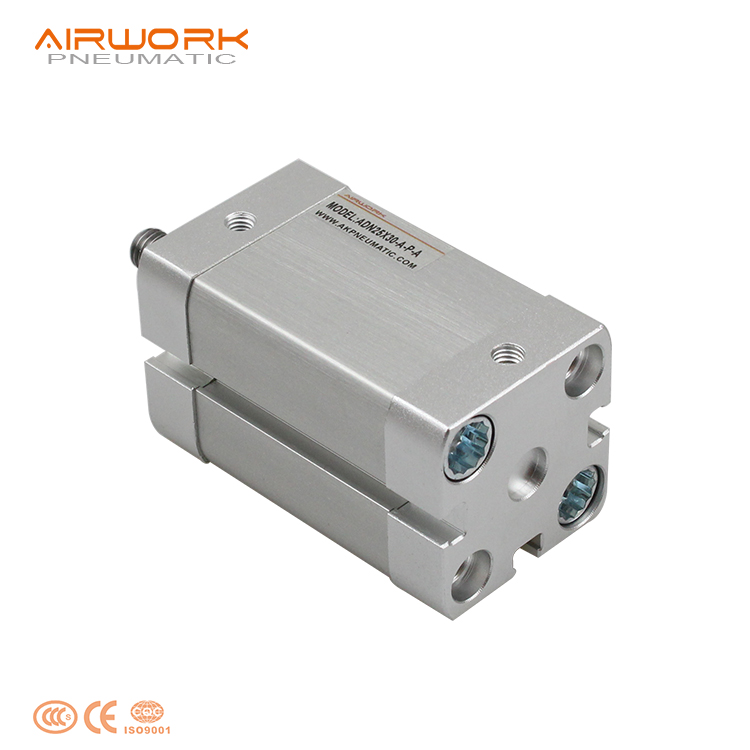

سیلندر پنوماتیک فشرده سری ADN

ویژگی‌های محصول:

۱. انطباق با استاندارد ISO 21287: ابعاد استاندارد نصب، سازگاری جهانی و امکان اتصال آسان به تجهیزات و لوازم جانبی موجود را تضمین می‌کند.

۲. طراحی صرفه‌جویی‌کننده در فضا: تا ۵۰٪ کوتاه‌تر از سیلندرهای میله‌بسته استاندارد، که امکان نصب با تراکم بالا را در ماشین‌آلات پیچیده فراهم می‌سازد.

۳. اصطکاک کم و سرعت بالا: سطوح داخلی ماشین‌کاری‌شده با دقت CNC و درزبندی‌های باکیفیت، فشار شکست بسیار کم و پایداری حرکت در فرکانس‌های بالا را تضمین می‌کنند.

۴. آماده‌ی سنسور: دارای شیارهای یکپارچه در سه طرف برای نصب آسان سنسورهای نزدیکی (کلیدهای خودکار مغناطیسی) جهت کنترل هوشمند منطقی.

۵. عالی

جاذب ضربه: مجهز به حلقه‌های جاذب انعطاف‌پذیر با عملکرد بالا در هر دو انتها برای کاهش صدای ضربه و ارتعاش.

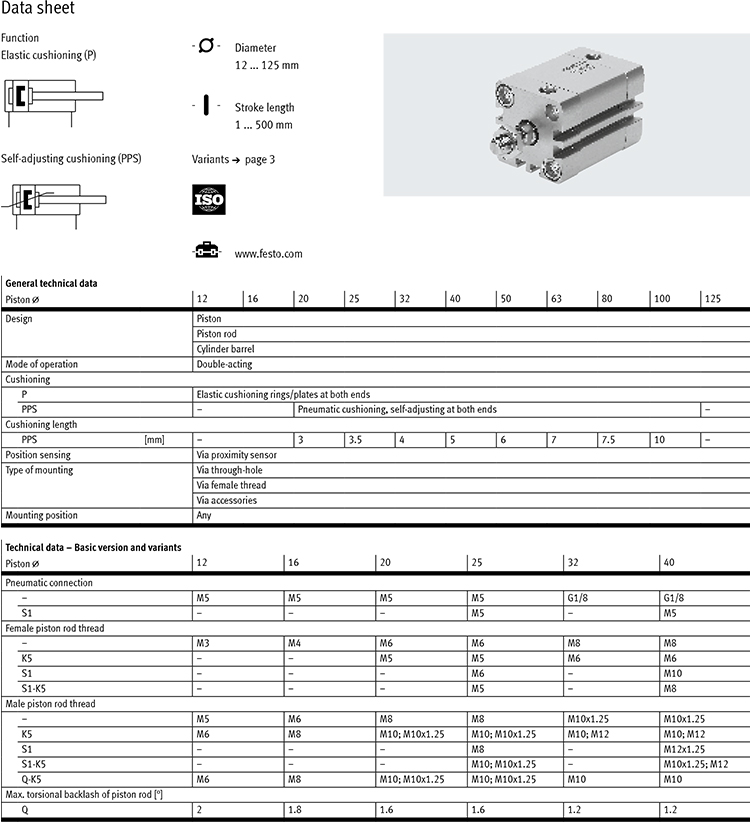

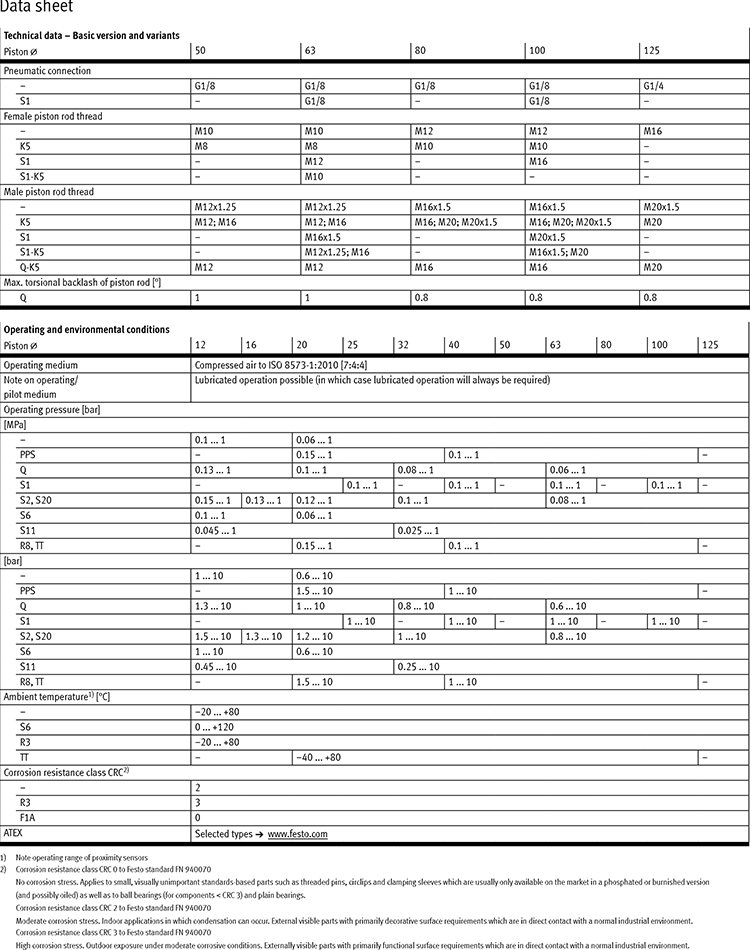

مشخصات：

کاربرد ：

۱. اتوماسیون و مونتاژ صنعتی:

برای خطوط تولید خودکار با سرعت بالا بسیار مناسب است، از جمله مونتاژ قطعات الکترونیکی، دستکاری نیمه‌هادی‌ها و موقعیت‌یابی دقیق قطعات کوچک. طراحی فشرده آن امکان ایجاد حرکت خطی دقیق را در فضاهای محدود فراهم می‌کند و به‌طور قابل‌توجهی ظرفیت عملیاتی و یکپارچه‌سازی سیستم را افزایش می‌دهد.

۲. بست‌های دقیق و جیگ‌ها:

در فیکسچرهای ماشین‌کاری CNC، بست‌های چوب‌کاری و جیگ‌های جوشکاری خودرو یکپارچه شده است. پروفیل فشرده آن امکان نصب چندین سیلندر در فاصله نزدیک به یکدیگر را فراهم می‌کند و برای فرآیندهای حفاری، فرزکاری و مونتاژ، نگهداری محکم و دقیق قطعه کار را تأمین می‌کند.

۳. اتوماسیون تجاری و آزمایشگاهی

در دستگاه‌های تخصصی تجاری و تجهیزات آزمایشگاهی مانند ایستگاه‌های تست خودکار، ماشین‌های بسته‌بندی پزشکی و سیستم‌های فروش خودکار مقیاس‌بالا استفاده می‌شود. این سیلندر امکان فعال‌سازی دقیق و بی‌صدا را فراهم می‌کند تا نیازهای سخت‌گیرانه محیط‌های پاک و حساس از نظر فضایی را برآورده سازد.

نصب و استفاده:

۱. مطمئن شوید که قطر داخلی، طول حرکت و نوع نصب سیلندر با نیازهای سیستم شما مطابقت دارد.

۲. تمام لوله‌ها و اتصالات پنوماتیک را قبل از اتصال به‌طور کامل تمیز کنید تا از ورود ذرات آلودگی، گرد و غبار یا براده‌های فلزی جلوگیری شود و آسیب به درزگاه‌های داخلی جلوگیری گردد.

۳. برای نصب امن از رزوه‌های داخلی یا خارجی یکپارچه استفاده کنید. سطح نصب باید صاف و کاملاً هم‌تراز باشد.

۴. از اعمال بارهای شعاعی یا جانبی زیاد بر میله پیستون خودداری کنید. در کاربردهایی که نیروی جانبی وجود دارد، توصیه می‌شود از راهنمای‌های خارجی برای جلوگیری از سایش زودرس درزگاه‌ها استفاده شود.

۵. برای عملکرد بهینه و ایمنی، کنترل‌کننده‌های سرعت (شیرهای کنترل جریان) را روی دریچه‌های هوایی نصب کنید تا سرعت پیشروی و برگشت را تنظیم کنید.

۶. از هوای فشرده فیلترشده (فیلتراسیون توصیه‌شده: ۴۰ میکرون) استفاده کنید. اگرچه سری ADN از قبل روان‌کاری شده است، اما در صورت استفاده از روان‌کاری با افشانه روغن، باید به‌صورت مداوم ادامه یابد.

سری ADN دارای پیستون مغناطیسی داخلی است. شیارهای موجود روی بدنه سیلندر امکان نصب مستقیم سنسورهای نزدیکی (رید یا حالت جامد) را فراهم می‌کند تا بازخورد دقیق از موقعیت اطمینان‌بخش باشد.

سوالات متداول

سوال ۱: مزیت اصلی سری ADN نسبت به سیلندرهای استاندارد چیست؟

پاسخ ۱: سری ADN مطابق استاندارد بین‌المللی ISO 21287 طراحی شده است. این سری طول کلی بسیار کوتاه‌تری (تا ۵۰ درصد صرفه‌جویی در فضا) نسبت به سیلندرهای استاندارد ISO 15552 دارد، در حالی که نیروی خروجی آن بدون تغییر باقی می‌ماند؛ بنابراین برای ماشین‌آلات فشرده ایده‌آل است.

سوال ۲: آیا این سیلندر با برندهای دیگر قابل تعویض است؟

پاسخ ۲: بله. از آنجا که این سیلندر مطابق استاندارد ISO 21287 ساخته شده است، ابعاد نصب، اندازه‌های قطر داخلی و مشخصات رزوه‌ها جهانی هستند. این محصول می‌تواند به‌عنوان جایگزینی باکیفیت و مستقیم برای مدل‌های معادل برندهای بزرگی مانند Festo، SMC یا Airtac استفاده شود.

سوال ۳: آیا سری ADN دارای کوسن‌زنی یکپارچه است؟

A3. بله، این محصول با حلقه‌های جاذب ضربه‌ای کشسان در هر دو انتهای آن تجهیز شده است تا انرژی ضربه را جذب کند. برای ابعاد بزرگ‌تر یا کاربردهای سرعت بالا، نسخه‌هایی با جاذب هوایی خودتنظیم‌کننده از جنس PPS نیز ارائه می‌شود که کاهش صدا و طول عمر بالاتری فراهم می‌کند.

سوال ۴. آیا می‌توانم موقعیت پیستون را به‌صورت الکترونیکی پایش کنم؟

پاسخ ۴. قطعاً. تمام سیلندرهای ADN به‌طور استاندارد با پیستون مغناطیسی تجهیز شده‌اند. بدنه آلومینیومی اکسترود شده دارای شیارهای یکپارچه‌ای است که در آن‌ها سنسورهای نزدیکی را می‌توان بدون نیاز به براکت اضافی به‌راحتی تعبیه کرد.

سوال ۵. آیا این سیلندر نیازمند روغن‌کاری منظم است؟

پاسخ ۵. سری ADN از قبل با روغن‌کاری اولیه با گریس با عملکرد بالا تجهیز شده است و امکان کار «بدون روغن» را فراهم می‌کند. در شرایط عادی، هیچ نیازی به روغن‌کاری اضافی وجود ندارد. با این حال، در محیط‌هایی با فرکانس بسیار بالا یا دمای بالا، استفاده از روغن‌کاری با افشانه روغن می‌تواند عمر مفید آن را افزایش دهد.

سوال ۶. محدوده فشار و دمای کاری چقدر است؟

A6. محدوده فشار کاری استاندارد ۱٫۰ تا ۱۰٫۰ بار (۱۴٫۵ تا ۱۴۵ psi) است. محدوده دمای کاری از ۲۰- درجه سانتی‌گراد تا ۸۰+ درجه سانتی‌گراد می‌باشد. برای نیازهای خاص دمایی، لطفاً با ما تماس بگیرید تا گزینه‌های سفارشی آببندی ویتون (FKM) را دریافت کنید.

سوال ۷: چگونه بارهای جانبی وارد بر میله پیستون را مدیریت کنم؟

پاسخ ۷: سیلندرهای فشرده عمدتاً برای نیروهای محوری (فشار/کشش) طراحی شده‌اند. اگر کاربرد شما شامل بارهای جانبی یا غیرمحوری باشد، به‌شدت توصیه می‌کنیم از نسخه راهنمایی‌شده یا واحد راهنمای خارجی استفاده کنید تا میله پیستون و یاتاقان‌های داخلی محافظت شوند.

سوال ۸: آیا انواع مختلف رزوه (NPT در مقابل G/BSP) موجود است؟

پاسخ ۸: بله، ما هر دو نوع رزوه G (موازی/متریک) و NPT را ارائه می‌دهیم تا سازگاری با اتصالات هوای فشرده و استانداردهای محلی شما تضمین شود. لطفاً ترجیح خود را در حین فرآیند پرداخت مشخص نمایید.
