Detaillierte Beschreibung des Produkts:

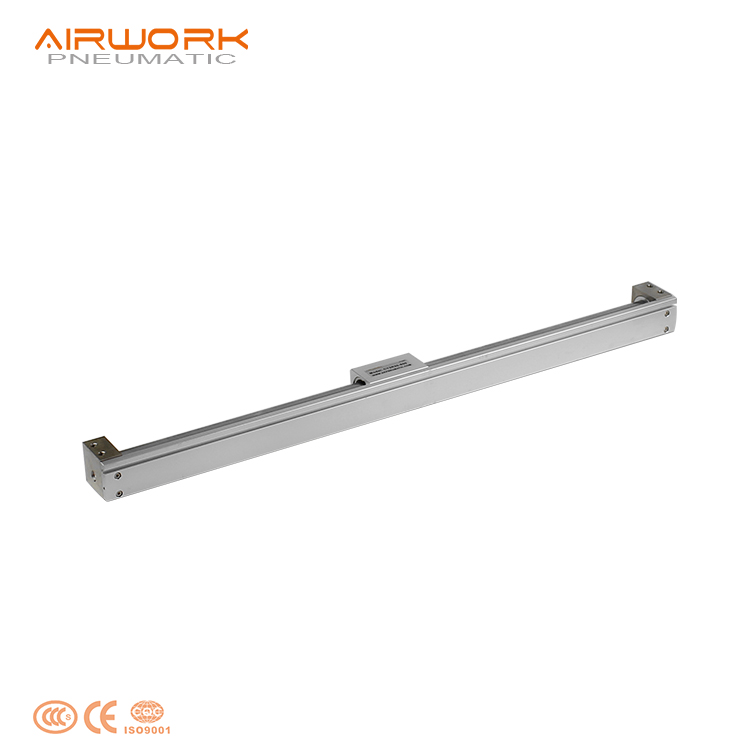

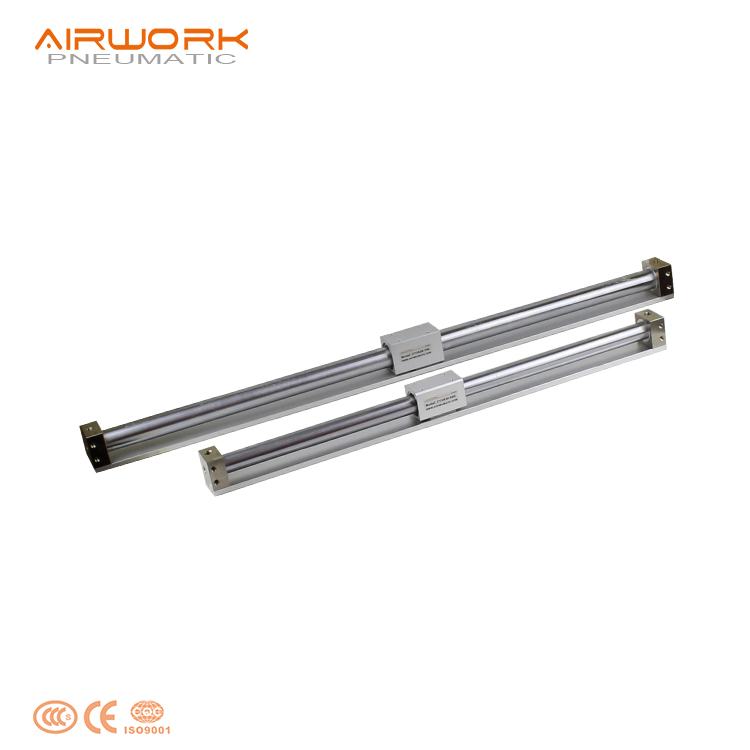

Die CY3R-Serie stellt den Höhepunkt der platzsparenden pneumatischen Technologie dar. Als magnetisch gekoppelter rohrloser Zylinder entfällt hierbei die Notwendigkeit einer externen Kolbenstange, wodurch sich der erforderliche Einbauraum im Vergleich zu herkömmlichen Zylindern um bis zu 50 % reduziert.
Das „R“ in CY3R steht speziell für das nicht rotierende Design und bezeichnet eine integrierte Führungsschiene, die sicherstellt, dass der Schlitten während des gesamten Hubes stets perfekt ausgerichtet bleibt – ohne externe Stabilisatoren. Der Zylinder besteht aus einem hochwertigen Edelstahlrohr und leistungsstarken Seltenerd-Magneten und bietet damit hohe Haltekraft sowie eine gleichmäßige lineare Bewegung. Ob Sie SMC-CY3R-Einheiten ersetzen oder eine neue Hochgeschwindigkeits-Automatisierungslinie konzipieren – unsere direkt ab Werk gelieferte CY3R-Serie liefert OEM-Performance zu deutlich geringeren Anschaffungskosten.
Automatisierte Montagelinien, Pick-and-place- und Transfereinheiten, Verpackungsmaschinen, Fertigung von 3C-/Elektronikprodukten, Halbleiter- und Reinraumausrüstung, Lebensmittel- und Getränkeverarbeitungslinien, Medizinische und pharmazeutische Ausrüstung, Textil- und Druckmaschinen, CNC-Maschinenlade- und -entladesysteme
Produktmerkmale:
1. Platzsparendes Design: Keine externe Stange ermöglicht deutlich längere Hübe bei kompaktem Bauraum.
2. Nicht rotierende Genauigkeit: Die integrierte Führungsschiene verhindert die Drehung des Schlittens und eignet sich daher ideal für präzise, versetzte Lasten.
3. Leckagefreier Betrieb: Die magnetische Kopplung gewährleistet auch bei hochzyklischem Betrieb keinerlei externe Luftverluste.
4. Hohe Langlebigkeit: Der Edelstahlkorpus bietet hervorragenden Verschleiß- und Korrosionsschutz.
5. SMC austauschbar: Standardmontageabmessungen für nahtlosen Einbau als Ersatz.
Spezifikation：
Serie |
CY3R |
Bohrgröße |
ø6, 10, 15, 20, 25, 32, 40, 50, 63 mm |
Arbeitsweise |
Doppelt wirkend |
Arbeitsmedium |
Gereinigte Luft |
Druckbereich |
0,18 bis 0,7 MPa |
Umgebungstemperatur. |
–10 °C bis 60 °C (nicht gefrierend) |
Pistongeschwindigkeit |
50 bis 400 mm/s |
Puffern |
Gummianschlagpuffer an beiden Enden |
Standardhublängen |
Bis zu 1000 mm (auf Wunsch bis zu 6000 mm für große Bohrungen konfigurierbar) |
Mindestbestellmenge |
10 |
Lieferzeit |
5-7 Tage |
Garantie |
1 Jahr |
Zahlungsweise |
PayPal; Überweisung; Akkreditiv; Dokumentenakzeptanz |
Anpassungsoptionen
Anpassungsoption |
Optionen & Details |
Lieferzeit |
Länge des Schlages |
Jede nichtstandardmäßige Hublänge von 5 mm bis 1000 mm (Standard), kundenspezifisch bis über 3000 mm (maximal abhängig vom Zylinderdurchmesser) |
3–5 Tage |
Wirkart |
Doppeltwirkend (Standard). Optionen: Mehrpositionen- bzw. Multiwagen-Versionen |
5–7 Tage |
Hubeinstellung |
Einstellbarer Ausfahrtyp, einstellbarer Einfahrtyp oder beide – mechanische Präzisionsanschläge am Hubende |
5–7 Tage |
Führungstyp / Drehmomentbegrenzung |
Standard: nicht drehbare Direktmontage mit Führung. Optionen: Führung mit höherer Genauigkeit, Führung mit höherem zulässigem Moment, mit oder ohne Führung |
5–7 Tage |
Wagen- / Lastplatzenmaterial |
Standard: Aluminiumlegierung. Optionen: Edelstahlwagen, gehärtet anodisiert, verlängerte Wagenlänge |
5–7 Tage |
Wagenbearbeitung |
Individuelle Lastplatteform, Gewindegröße, Bohrmuster für Befestigungslöcher – sämtliche Hardware aus Edelstahl verfügbar |
5–7 Tage |
Upgrade des Dichtungswerkstoffs |
Standard: NBR (-10 °C bis 70 °C). Optionen: Viton/FKM (-10 °C bis 150 °C), HNBR (-25 °C bis 100 °C), EPDM (lebensmittelgeeignet), Silikon (medizinisch) |
5–7 Tage |
Variante für hohe Temperaturen |
Viton-Dichtungen + hochtemperaturbeständiges Fett + Edelstahl-Bauteile – kontinuierlich bis 150 °C zugelassen |
7 – 10 Tage |
Variante für niedrige Temperaturen |
Kältebeständige Dichtungen + arktisches Fett – bis -40 °C zugelassen |
7 – 10 Tage |
Variante ohne Schmierung |
Selbstschmierende Dichtungen + trockenfilmbeschichtete Bohrung – für ölfreie Druckluftsysteme |
7 – 10 Tage |
Geschwindigkeitsvariante |
Standard: 50 – 400 mm/s. Optionen: Langsamlauf (7 – 50 mm/s), Hochgeschwindigkeit |
5–7 Tage |
Automatischer Schalter / Sensor |
Magnetischer Kolben + vorinstallierte Reed- oder Festzustands-Sensoren (PNP/NPN, 2-Draht/3-Draht) an angegebenen Positionen; Schaltschiene mit / ohne |
5–7 Tage |
Anschlussgewinde |
Standard: metrisch / Rc (PT). Optionen: G (BSPP), NPT, axiale Anschlussöffnung |
3–5 Tage |
Umgebungsanforderungen |
Standard: −5 °C bis 60 °C. Optionen: Reinraumspezifikation, Hydro-Spezifikation (Waschanlage) |
7 – 10 Tage |
Montagezubehör |
Endmontagehalterungen, Führungszubehör, Stoßdämpfer-Sets – sämtliche Hardware aus Edelstahl verfügbar |
3–5 Tage |
OEM-Markenbildung |
Individuelle Lasergravur auf dem Zylinderrohr; neutrale Verpackung für den Vertrieb |
3–5 Tage |
Produktvorteile
1. Nichtdrehende Konstruktion – Anti-Dreh-Genauigkeit durch die Führung garantiert; keine externe Führungsschiene erforderlich, vereinfacht das Design und senkt die Kosten.
2. Platzersparnis bis zu ca. 50 % – rohrlose Bauweise: Gesamtlänge ≈ halbe Hublänge eines Stangenzyllinders mit gleichem Hub; ideal für kompakte Maschinen.
3. Kein externes Leck – magnetisch gekoppelter Kolben treibt die externe Laufwagen über das dicht verschlossene Rohr an; saubere Lösung, geeignet für vielfältige Umgebungen.
4. Direktmontage-Typ – Last wird direkt am Laufwagen befestigt; geringe Bauhöhe, hohe Steifigkeit, einfache Integration.
5. Vollständiges Durchmesserspektrum – Ø6 / 10 / 15 / 20 / 25 / 32 / 40 / 50 / 63 mm; Standardhublängen bis zu 1000 mm, längere Hublängen auf Anfrage erhältlich.
6. Verbesserte Schmierung – Schmiermittelhalter am Staubschutz verteilt Öl gleichmäßig, senkt den minimalen Betriebsdruck und verlängert die Lebensdauer (Ø15–63).
7. Mehrere Führungsoptionen – wählen Sie die Führungsebene, die Ihre erforderliche Genauigkeit und zulässiges Moment erfüllt.
8. Bereit für automatische Schalter – magnetische Schaltschiene / Schalter verfügbar; ideal für Positions-Rückmeldung und SPS-Steuerung.
9. Kompatibel mit SMC, vollständig austauschbar – gleiche Montageabmessungen und Hubbereiche wie die SMC-CY3R-/CY3B-Serie; Plug-and-Play-Ersatz.
10. Direkt vom Hersteller als OEM/ODM – wettbewerbsfähiger Großhandelspreis, kundenspezifische Bearbeitung, kurze Lieferzeiten, stabile Qualität.
Anwendung:
1. Automatisierte Förderung und Materialhandhabung:
Das kolbenstangenlose Design ist ein echter Meilenstein für Transfersysteme mit langem Hub. Durch die Eliminierung der vorstehenden Kolbenstange ermöglicht der CY3R eine effiziente Materialbewegung in beengten Verhältnissen, in denen herkömmliche Zylinder nicht Platz finden. Er wird häufig in der Logistik- und Lagerautomatisierung für Querförderer-Transfers und Hochgeschwindigkeits-Stoßsysteme eingesetzt und bietet eine zuverlässige, wartungsarme Lösung für den kontinuierlichen industriellen Einsatz.
2. Elektronik und Präzisionsmontage:
Die Nicht-Drehgenauigkeit ist für den Elektroniksektor entscheidend. Bei der Handhabung von Leiterplatten (PCBs) und in Montagelinien für Smartphones muss die Nutzlast stets perfekt ausgerichtet bleiben. Die integrierte Führungsschiene des CY3R gewährleistet die Orientierung ohne zusätzliche Stabilisatoren und eignet sich daher ideal für empfindliche Pick-and-Place-Aufgaben. Die saubere, leckfreie magnetische Kupplung macht ihn zudem für Halbleiter-Reinräume geeignet.
3. Verpackungs- und Druckmaschinen:
In Hochzyklus-Verpackungslinien bietet der CY3R eine gleichmäßige lineare Bewegung für Etikettier-, Folien-Schneid- und Verschließprozesse. Seine Edelstahlkonstruktion widersteht dem Verschleiß durch schnelle, wiederholte Zyklen, während das kompakte Design eine Synchronisation mehrerer Achsen in komplexen Maschinen ermöglicht und so die Durchsatzleistung in hochdichten Produktionsumgebungen maximiert.
Installation und Verwendung:
1. Vorinstallationsprüfung: Stellen Sie sicher, dass die Gesamtlast innerhalb der zulässigen magnetischen Haltekraft bleibt. Reinigen Sie die Oberfläche des Edelstahlrohrs, um Schmutz oder metallische Partikel zu entfernen, die die Bewegung des Sliders behindern könnten.
2. Montagehinweise: Richten Sie die Last genau mit der Zylinderachse aus. Montieren Sie das Gerät auf einer ebenen, waagerechten Fläche, um Verformungen des Gehäuses zu vermeiden und sicherzustellen, dass die integrierte Führungsschiene reibungsfrei und problemlos funktioniert.
3. Druckluftversorgung und -regelung: Verwenden Sie gefilterte, trockene Druckluft mit einer Filterfeinheit von 40 μm. Installieren Sie stets Drosselventile an den Anschlüssen, um die Geschwindigkeit zu regulieren und heftige Endanschläge zu vermeiden, die zu einer Trennung der internen Magnete führen könnten.
4. Einstellung des automatischen Schalters: Schieben Sie die Sensoren in die integrierten Führungsschienen und befestigen Sie sie an den erforderlichen Positionen. Stellen Sie sicher, dass sich keine starken externen Magnetfelder in der Nähe befinden, da diese zu Sensorfehlern oder einer Beeinträchtigung der Kopplungsstabilität führen können.
5. Betrieb und Wartung: Halten Sie die Kolbengeschwindigkeit zwischen 50 und 400 mm/s. Diese vorgeschmierte Einheit benötigt keine zusätzliche Ölversorgung. Prüfen Sie regelmäßig die Befestigungsschrauben und Druckluftanschlüsse auf Festigkeit, um einen sicheren, leckfreien und stabilen Betrieb zu gewährleisten.
Häufig gestellte Fragen
F1. Ist die CY3R-Serie vollständig austauschbar mit der Marke SMC?
A1. Ja, absolut. Unsere CY3R-Serie wird gemäß internationaler Montagestandards hergestellt und ist hinsichtlich Abmessungen, Anschlussgrößen und Leistungsmerkmalen zu 100 % austauschbar mit der SMC-CY3R-Serie.
F2. Welche maximale Hublänge können Sie liefern?
A2. Während Standardhübe bis zu 1000 mm betragen, können wir auf Kundenwunsch Sonderhübe bis zu 6000 mm (bei Bohrung 63 mm) fertigen – je nach Anwendungsanforderung. Bitte wenden Sie sich an unser Support-Team, um die Machbarkeit einer bestimmten Hublänge zu klären.
F3. Aus welchen Materialien besteht die magnetische Haltekraft?
A3. Wir verwenden Hochleistungs-Dauermagnete aus Seltenen Erden, um eine starke und stabile magnetische Kopplung sicherzustellen. Dadurch wird verhindert, dass der Schlitten selbst bei hohen Geschwindigkeiten und schweren Lasten entkoppelt.
F4. Kann ich automatische Schalter an diesen Zylindern zur Positionsüberwachung montieren?
A4. Ja. Die CY3R-Baureihe verfügt über integrierte Schaltschienen. Sie können problemlos magnetische Sensoren des Typs D-A93 oder D-Z73 (oder gleichwertige Modelle) montieren, um eine präzise End- oder Zwischenpositionserkennung zu erreichen.
F5. Erfordert der Zylinder während seiner Einsatzdauer eine Schmierung?
A5. Die CY3R-Baureihe ist für den schmiermittelfreien Betrieb konzipiert. Sie wird bereits bei der Montage mit hochwertigem Fett vorgeschmiert. Falls Sie sich dennoch für den Einsatz eines Schmiergeräts entscheiden, stellen Sie sicher, dass dieses während der gesamten Lebensdauer des Zylinders ordnungsgemäß gewartet wird.
F6. Sind Sie ein Handelsunternehmen oder ein Hersteller?
A6. Wir sind eine professionelle Quellfabrik, die sich auf pneumatische Komponenten spezialisiert hat. Durch den Einkauf bei uns erhalten Sie Fabrikdirektpreise, strenge Qualitätskontrolle und professionellen technischen Support – ohne Aufschläge durch Zwischenhändler.
F7. Unterstützen Sie OEM- und ODM-Anpassungen?
A7. Ja, wir bieten umfassende OEM-/ODM-Dienstleistungen an. Wir können Ihr Markenlogo mittels Lasergravur auf die Zylinder aufbringen und spezifische Hublängen oder Befestigungskonfigurationen individuell anpassen, um Ihren besonderen Anforderungen an die Ausrüstung gerecht zu werden.
F8. Wie lange beträgt die Standard-Lieferzeit für den Versand?
A8. Für Standard-Bohrdurchmesser und -Hublängen führen wir umfangreiche Lagerbestände und können innerhalb von 3–5 Werktagen versenden. Bei großen Mengenbestellungen oder kundenspezifischen OEM-Produkten liegt die Lieferzeit in der Regel zwischen 10 und 15 Tagen.
F9. Wie lange beträgt die Lebensdauer?
A9. Abhängig von Last, Geschwindigkeit und Luftqualität; typischerweise mehrere Millionen Zyklen bei ordnungsgemäßer Filterung (5-μm-Filter empfohlen) und Schmierung.
