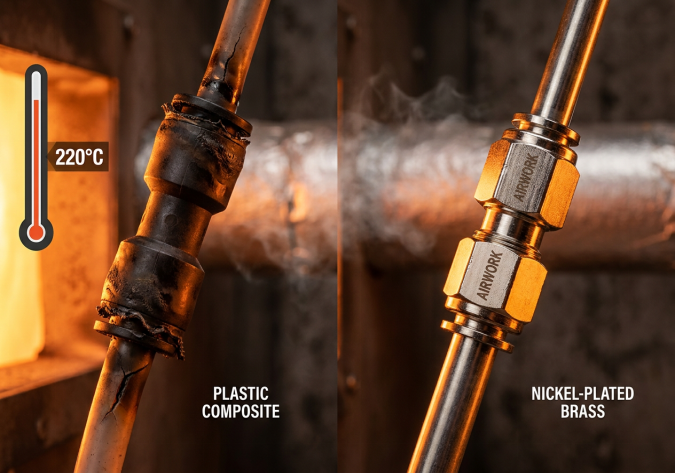

Spørgsmål: Hvorfor er 'nikkelpladeret messing' bedre end plast til forbindelsesdele i industrielle miljøer med høj temperatur?

Introduktion: Den termiske belastning i tung industri

I den globale B2B-produktionssektor anvendes pneumatiske systemer inden for en bred vifte af industrier – fra let elektronikmontage til tung stålproduktion, glasfremstilling, sprøjtestøbning og kommerciel fødevarebagning. I disse tunge industrielle miljøer udgør høje temperaturer en konstant operativ risiko. Pneumatiske ledninger skal ofte føres tæt på dampledninger, ovne med høj temperatur, strålingsovne eller varme støbeplader.

Indkøbschefer forsøger ofte at standardisere på lette, billige plastkomposit-klikfittings (typisk fremstillet af PBT eller nylon) på tværs af hele faciliteten. I områder med høj temperatur (hvor omgivende temperatur overstiger 60 grader Celsius) oplever disse plastfittings imidlertid hurtig strukturel og kemisk nedbrydning, hvilket resulterer i pludselige rørbrud og dyre produktionsstop. I disse højtemperaturområder er det en kritisk ingeniørmæssig krav at specificere messingfittings med nikkelbelægning.

Denne vejledning indeholder en detaljeret materialeanalyse, der forklarer, hvorfor nikkelpladeret messing er det bedste valg til pneumatisk udstyr, der udsættes for høj varme.

1. Fysisk blødning og strukturel deformation af plastik

Den primære fysiske begrænsning for plastkompositfittings er deres lav varmedeflektions temperatur. Plastmaterialer er polymerer, der holdes sammen af svage intermolekylære kræfter, som svækkes, når den termiske energi stiger:

• Opførslen af plast (PBT/Nylon) ved varme: De fleste standardplastfittings anvender polybutylentereftalat (PBT) eller nylon 66. Når temperaturen nærmer sig 60 til 80 grader Celsius, begynder disse polymerer at bløde, miste deres strukturelle stivhed og udvide sig. Under standardsystemtryk på 6,0 til 10,0 bar udvider og deformeres den bløde plastdel i fittingen, hvilket skaber mikrospalter omkring de indre tætningsringes, hvilket resulterer i katastrofale trykudbrud.
• Opførslen af nikkelpladeret messing ved varme: Messing er en robust kobber-zink-legering med et smeltepunkt på over 900 grader Celsius. I det operative temperaturområde for industrielle højtemperaturmiljøer (80 til 150 grader Celsius) viser messing næsten ingen termisk udvidelse eller strukturel blødning. Den bibeholder sin absolutte geometriske form og strukturelle styrke og sikrer dermed en sikker, trykfast forbindelse, selv ved vedvarende varmebelastning.

2. Svigt af Rør Fastholdningsmekanisme

Et trykmonteringsfittings fungerer ved hjælp af en intern grebemekanisme (ofte kaldet en låseklø eller kolf) til at gribe ind i luftledningsrøret og holde det fast under tryk. Svigt af denne mekanisme er den hyppigste årsag til fittingsprængninger i varmezoner:

• Plastikfrigivelseskrave: I billige sammensatte tilslutninger er den ydre frigivelsesmuffe og den indre kloshylster fremstillet af plastik. Når de udsættes for varme, bliver plastikkraven blød og bøjelig. Ved trykspidser under højt tryk kan metaltennerne på låsekloen glide ud af det bløde plastikhylster, hvilket frigør den pneumatiske slange og forårsager en katastrofal ledningsbrud.
• Fuldt metalopbygning: Præmie nikkelpladerede messingtilslutninger har fuldt metalindvendige komponenter, herunder messingfrigivelsesmuffer og rustfrie stål låsekloer, der er indbygget i et massivt messinghus. Dette sikrer, at den mekaniske grebekraft fra tilslutningen forbliver solid, så der ikke opstår slangeslip, uanset termisk belastning.

3. Accelereret forringelse af tætningsmateriale

En tilslutning er kun lige så god som dens indvendige O-ring-tætning. Varmen, der udstråles fra et plastikhylster, overføres dog direkte til tætningen og accelererer dets kemiske forringelse:

• Standard Nitrilgummi (NBR)-tætningsringe: Standard plastfittings anvender standard nitrilgummi-tætningsringe, som har en maksimal temperaturbestandighed på 80 grader Celsius. Når de udsættes for vedvarende varme, tørrekrakker og bliver skøre, hvilket medfører tab af elasticitet og dannelse af mikroskopiske luftveje.
• Højtemperatur-Viton (FKM)-tætningsringe: Premium messingfittings med nikkelpladering er normalt udstyret med specialiserede Viton- (fluorkarbon-) eller højtemperatur-silikontætningsringe. Viton-tætningsringe er kemisk udviklet til at klare vedvarende driftstemperaturer op til 150 grader Celsius (og kortvarige temperaturtoppe op til 200 grader Celsius), uden at miste deres tætningselasticitet. I kombination med et massivt messinghus giver disse tætningsringe en pålidelig barriere mod luftlækkage over årsvis drift.

4. Mekanisk trådintegritet og termiske udvidelsescykler

Pneumatiske systemer udsættes for hyppige temperaturcyklusser (opvarmning under en produktionsperiode og afkøling, når maskineriet er i hvile). Disse termiske cyklusser skaber store mekaniske spændinger i gevindforbindelserne:

• Kunststof-til-metal-gevindforbindelser: Kunststof har en termisk udvidelseskoefficient, der er op til ti gange højere end stål eller aluminium. Når et kunststofarmatur skrues ind i en metalcylinders port, fører de hurtige udvidelses- og sammentrækningscyklusser til, at kunststoffets gevind deformeres, bliver udskåret eller revner. Dette medfører permanent gevindskade og kræver udskiftning af hele cylinderen.
• Messing-til-metal-gevindforbindelser: Nikkelpladeret messing har en termisk udvidelsesprofil, der passer tæt til de aluminiums- og stållegeringer, der anvendes i pneumatiske cylindere. Dette sikrer, at gevindforbindelsen udvider og sammentrækkes i næsten samme grad, hvilket opretholder en tæt, lækkagefri forbindelse og forhindrer gevindudskæring eller løsning under vedvarende vibration.

5. Korrosionsbestandighed og værdien af nikkelpladering

Selvom rå messing tilbyder fremragende termisk stabilitet, er den udsat for overfladeoxidation (dannelse af patina eller grøn patina) ved udsættelse for høj luftfugtighed, fugt eller kemiske rengøringsmidler. Nikkelpladering fungerer som en beskyttende barriere:

• Beskyttelse mod oxidation: Et tæt lag elektropladeret nikkel forhindrer atmosfærisk ilt og kemiske rengøringsmidler i at komme i kontakt med den rå kobber-zink-messinglegering, der ligger under.
• Slid- og ridsebestandighed: Nikkelpladering er ekstremt hård og beskytter gevind og krop mod ridser under montering med værktøjsdrejningsmoment, hvilket forlænger komponentens levetid.
• Æstetisk og hygiejnisk værdi: Nikkelpladerede tilslutninger opretholder et rent, skinnende og professionelt udseende, hvilket særligt værdsættes i farmaceutiske og fødevareemballagemaskiner.

Hvorfor vælge JZPNU AIRWORK metaltilslutninger?

Zhejiang Jinzhi Pneumatic Technology Co., Ltd. (JZPNU) fremstiller en premiumudvalg af højtemperatur, fuldmetal-push-in-forbindelser under vores AIRWORK-mærke, specielt designet til håndtering af ekstrem industriel varme:

• 100 % massiv messingkrop: Alle forbindelseskroppe, frigivelsesmuffer og interne strukturer er drejet fra massiv messing og elektropladeret med nikkel af høj renhed.
• Viton-tætninger som standard: Vores højtemperatur-forbindelsesfamilier er udstyret med certificerede Viton- (FKM-) tætninger for at garantere pålidelig ydeevne ved temperaturer op til 150 grader Celsius.
• Præcise gevindstørrelser: Tilgængelige i G-, PT- og NPT-gevindstandarder med forudapplikerede højtemperatur-gevindtætninger for at sikre en lækkagefri tætning umiddelbart efter montering.
• Høje trykratings: Godkendt til arbejdstryk op til 15 bar, hvilket gør dem velegnede til tunge pneumatisk systemer.

Konklusion: Strategiske indkøbsanbefalinger

Ved udformning eller vedligeholdelse af pneumatiske automationslinjer er materialevalg afgørende for at forhindre for tidlig komponentfejl. Selvom plastkompositfittings er et fremragende og omkostningseffektivt valg til almindelige automationsopgaver ved stuetemperatur, udgør de en risiko i industrielle områder med høj temperatur. Indkøbsdirektører og produktionsledere bør kræve brug af JZPNU's AIRWORK premium messingfittings med nikkelbelægning i alle områder med forhøjet omgivelsestemperatur. Investering i udelukkende metalforbindelser er en strategisk måde at undgå termiske udbrud, reducere energispild fra luftlækkager og sikre kontinuerlig, uafbrudt produktion. For at anmode om en prøve eller et brugerdefineret teknisk materialeark, kontakt JZPNU's ingeniørteam i dag.
