Pytanie: Jak wykrywać ‚ulewki w systemie sprężonego powietrza’ metodą ultradźwiękową i metodą mydlanych bańek oraz która z nich jest lepsza dla zakładów przemysłowych?

Wprowadzenie: Ogromne koszty cichych usterek

W nowoczesnej produkcji sprężone powietrze jest często nazywane „czwartą użytecznością” ze względu na jego powszechne zastosowanie w zasilaniu maszyn automatyzujących. Jednak w przeciwieństwie do energii elektrycznej, wody lub gazu ziemnego, sprężone powietrze jest wytwarzane na miejscu, co czyni je bardzo kosztownym. Departament Energii USA szacuje, że średnia instalacja przemysłowa traci od 20 do 30 procent całkowitej pojemności sprężonego powietrza przez wycieki. W zakładzie z kompresorem o mocy 100 KM ta strata może przekładać się na ponad 10 000 USD rocznie marnowanych rachunków za energię elektryczną.

Ponadto, wycieki powietrza powodują spadek ciśnienia w systemie, co zmusza siłowniki do pracy z niższą prędkością i obniża wydajność produkcji. Zidentyfikowanie i usunięcie tych wycieków to najszybszy sposób na obniżenie kosztów energii w zakładzie oraz poprawę wydajności maszyn. W sektorze konserwacji technicy korzystają z dwóch głównych metod diagnostycznych: tradycyjnej metody mydlanej bańki oraz nowoczesnej metody wykrywania wycieków za pomocą ultradźwięków.

Niniejszy przewodnik zawiera szczegółowe porównanie obu metod, wskazując ich zasady działania, zalety i wady oraz wytyczne strategiczne dotyczące ich wdrażania.

1. Metoda mydlanej bańki: klasyczny test lokalizacji przecieków

Metoda mydlanej bańki jest najstarszą i najprostszą metodą wykrywania przecieków pneumatycznych. Jest to bardzo lokalna technika fizycznej inspekcji:

• Zasada działania: Technik przygotowuje stężony roztwór płynnego mydła lub specjalnego środka powierzchniowo czynnego do wykrywania przecieków, mieszając go z wodą. Za pomocą butelki natryskowej, butelki z kurkiem uciskowym lub pędzla nakłada ten roztwór bezpośrednio na miejsca podejrzane o występowanie przecieków, takie jak połączenia złączek, kolektory zaworów, połączenia gwintowe lub zaciski rur. Jeśli ucieka sprężone powietrze, fizycznie napina warstwę cieczy, tworząc widoczny skupisko bańek. Większe przecieki powodują szybkie pianienie, podczas gdy mikroprzecieki generują powolne, ale stałe rozszerzanie się drobnych bańek.
• Zalety: Główną zaletą jest opłacalność; materiały potrzebne do tej metody są praktycznie darmowe. Nie wymaga ona żadnego szkolenia techników i charakteryzuje się niezwykle wysoką dokładnością w wykrywaniu dokładnej mikropozycji wycieku – aż do milimetra – dzięki czemu technik serwisowy wie dokładnie, który złączy należy dokręcić lub wymienić.
• Wady: Metoda ta jest bardzo pracochłonna i powolna. Technik musi fizycznie podejść do każdego pojedynczego złącza i opryskać je, co jest niemożliwe w przypadku rurociągów umieszczonych nad poziomem podłogi, przewodów ukrytych w obudowach maszyn lub rur biegnących za barierami ochronnymi. Ponadto metoda ta jest brudna i może powodować zagrożenie poślizgu na posadzkach fabrycznych. Dodatkowo stosowanie roztworów wodnych do elektrozaworów lub gorących powierzchni maszyn jest niebezpieczne i może prowadzić do zwarć lub korozji.

2. Metoda ultradźwiękowego wykrywania wycieków: Skanowanie akustyczne z wykorzystaniem nowoczesnych technologii

Ultradźwiękowa detekcja przecieków to nowoczesna, bezkontaktowa metoda diagnostyczna wykorzystująca zasady akustyki do wykrywania przecieków z odległości:

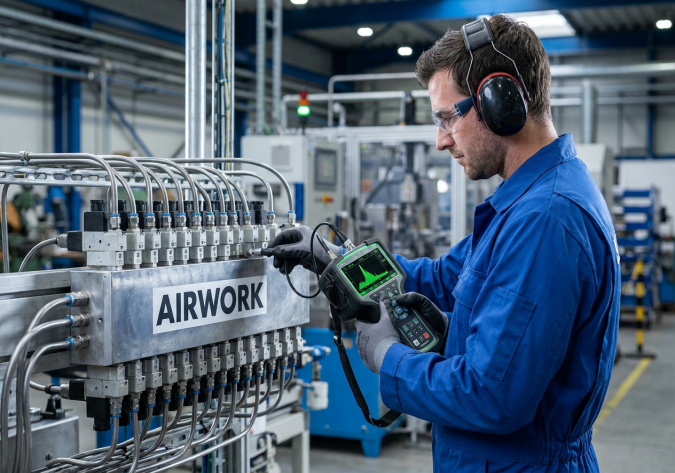

• Zasada działania: Gdy sprężone powietrze ucieka przez otwór przecieku, przechodzi ono ze strefy o wysokim ciśnieniu do strefy o niższym ciśnieniu. Ten szybki przejście powoduje powstanie intensywnego przepływu turbulentnego, który generuje fale dźwiękowe o wysokiej częstotliwości, w szczególności w zakresie ultradźwięków od 38 do 42 kiloherców. Te fale dźwiękowe o wysokiej częstotliwości są całkowicie niesłyszalne dla ludzkiego ucha. Detektor ultradźwiękowy wykrywa te drgania o wysokiej częstotliwości za pomocą mikrofonu kierunkowego, eliminuje szumy tła o niskiej częstotliwości występujące w zakładzie (np. silników i wentylatorów wydechowych), przekształca sygnał na słyszalny ton w słuchawkach technika oraz wyświetla poziom natężenia dźwięku w decybelach na ekranie cyfrowym. Przesuwając detektor po pomieszczeniu, technik może śledzić wzrost poziomu dźwięku, aby zlokalizować miejsce przecieku.
• Zalety: Skanowanie ultradźwiękowe jest niezwykle szybkie i wydajne. Jeden technik może przeskanować ogromną powierzchnię fabrycznej hali zawierającą tysiące połączeń w ciągu kilku godzin, nie dotykając przy tym maszyn. Działa z bezpiecznej odległości (do 15 metrów), umożliwiając operatorowi skanowanie nad głową przebiegających rurociągów sprężonego powietrza, niebezpiecznych komórek robotycznych oraz poruszających się maszyn podczas pełnego cyklu pracy zakładu. Ponieważ eliminuje typowy niskoczęstotliwościowy szum przemysłowy, skanowanie można przeprowadzić nawet w trakcie intensywnej zmiany produkcyjnej.
• Wady: Początkowy koszt sprzętu jest wysoki; profesjonalne przemysłowe detektory wycieków ultradźwiękowych kosztują od 1 000 USD do ponad 5 000 USD. Wymaga także pewnego szkolenia technika, aby nauczył się rozróżniać rzeczywisty wyciek powietrza od innych sygnałów ultradźwiękowych, takich jak naturalne tarcie ślizgających się elementów metalowych lub brzęczenie prądu elektrycznego w transformatorach wysokiego napięcia.

3. Porównanie kompleksowe: metoda mydlanych bańek vs. skanowanie ultradźwiękowe

Aby pomóc kierownikom ds. konserwacji w wyborze odpowiedniego narzędzia diagnostycznego, porównajmy ich główne cechy eksploatacyjne:

• Funkcja: metoda mydlanej bańki / metoda wykrywania ultradźwiękowego
• Początkowe koszty inwestycyjne (CAPEX): zaniedbywalne (poniżej 10 USD) / wysokie (1 000–5 000 USD)
• Zasięg wykrywania: tylko bezpośredni kontakt / długi zasięg (do 15 m)
• Prędkość wykrywania: wyjątkowo powolna i uciążliwa / szybkie skanowanie całego obiektu
• Bezpieczeństwo eksploatacyjne: wymaga wspinaczki po drabinach i dotykania gorących elementów / bezpieczne skanowanie bez kontaktu z poziomu podłogi
• Wpływ szumu fabrycznego: brak / eliminuje szum tła; bardzo skuteczne
• Dokładność: precyzyjne wskazanie dokładnego miejsca wycieku z dokładnością do milimetra / wskazanie ogólnego obszaru; do zlokalizowania dokładnego połączenia wymagane jest szczegółowe skanowanie w pobliżu

4. Idealny hybrydowy program zarządzania wyciekami powietrza

Aby osiągnąć optymalną wydajność zakładu, kierownicy ds. konserwacji nie powinni polegać wyłącznie na jednej metodzie. Zamiast tego należy wprowadzić dobrze zorganizowany hybrydowy program zarządzania wyciekami, składający się z trzech etapów:

• Krok 1: Ogólna inspekcja ultradźwiękowa. Raz na kwartał technik przeprowadza przegląd całego zakładu w trakcie pełnej produkcji przy użyciu detektora przecieków ultradźwiękowych. Lokalizuje wszystkie miejsca przecieków i oznacza je widocznymi znacznikami fizycznymi, zaznaczając stopień ich nasilenia na podstawie odczytów w decybelach.
• Krok 2: Lokalna weryfikacja metodą mydlanej bańki. Podczas zaplanowanych w weekendy postoju konserwacyjnego wysyła się technika do oznaczonych obszarów. Stosuje się spray do tworzenia mydlanych bańek, aby dokładnie zlokalizować połączenie lub element, z którego występuje przeciek (np. łokieć bez gwintu lub zużyty złączy typu push-in).
• Krok 3: Naprawa i ponowna weryfikacja. Zastępuje się uszkodzony element wysokiej jakości, szczelnym połączeniem i ponownie opryskuje się połączenie sprayem, aby upewnić się, że tworzenie się bańek całkowicie ustąpiło.

5. Zapobieganie przeciekom w miejscu ich powstania: rozwiązanie JZPNU AIRWORK

Cho wykrywanie wycieków jest kluczowe, zapobieganie ich powstawaniu od samego początku stanowi najbardziej opłacalną strategię. Zhejiang Jinzhi Pneumatic Technology Co., Ltd. (JZPNU) produkuje premiumową linię bezwyciekowych elementów pneumatycznych pod marką AIRWORK, specjalnie zaprojektowaną w celu eliminacji ścieżek wycieków:

• Łączniki typu push-in o wysokiej dokładności wykonania: Nasze łączniki kompozytowe wyposażone są w zaciski blokujące ze stali nierdzewnej wysokiej jakości, które mocno trzymają przewód, zapobiegając mikrovibracjom, które niszczą uszczelki wewnętrzne i powodują mikrowycieki.
• Uszczelniacze gwintów naniesione wstępnie: Wszystkie gwinty męskie AIRWORK są wyposażone w naniesione wstępnie powłoki uszczelniające z tworzywa Teflon®, co eliminuje błędy ludzkie związane z niestandardowym nakładaniem taśmy uszczelniającej na linii montażowej.
• Siłowniki pneumatyczne z podwójnym uszczelnieniem: Siłowniki serii DNC i MA wykorzystują premiumowe uszczelki firmy NOK (Japonia) z profilem podwójnej krawędzi, zapewniając całkowicie szczelne uszczelnienie wału tłoka przez miliony cykli pracy.

Podsumowanie: Zalecenia strategiczne dotyczące zakupów

Ucieki sprężonego powietrza stanowią cichy drenaż zysków przemysłowych. Dyrektorzy ds. zaopatrzenia oraz kierownicy zakładów mogą szybko obniżyć koszty energii i poprawić niezawodność maszyn, wprowadzając regularny program wykrywania uciek. Łącząc szybkość inspekcji ultradźwiękowej z precyzją testowania metodą mydlanych bańek oraz stosując standardowe, wysokiej klasy komponenty o ścisłych tolerancjach od światowej klasy producenta takiego jak JZPNU, zakłady mogą całkowicie wyeliminować marnowanie powietrza i osiągnąć ogromne oszczędności operacyjne. Skontaktuj się już dziś z działem wsparcia technicznego JZPNU, aby zamówić próbki odpornych na ucieki połączeń AIRWORK oraz specyfikacje techniczne.
