מהו צינור אויר ואיך הוא משמש במערכות פניאומטיות?

צינור אויר הוא צינור מיוחד שנועד להוביל אויר דחוס בתוך מערכות פנאומטיות, ושימש כנתיב קריטי המאפשר לציוד פנאומטי לפעול ביעילות. הבנת מהו צינור אויר והיישומים הספציפיים שלו במערכות פנאומטיות היא חיונית למפתחים, טכנאים ומעצבים של מערכות העוסקים בטכנולוגיית אויר דחוס בתחומים תעשייתיים מגוונים.

התפקיד של צינור אויר במערכות פנאומטיות עובר את תחום הובלת האויר בלבד, וכולל גם התאמת לחץ, יעילות המערכת והאמינות הפעולה. צינורות גמישים או קשיחים אלו חייבים לסבול רמות לחץ משתנות תוך שמירה על מאפייני זרימת אויר עקביים שמשפיעים ישירות על ביצועי מפעילים פנאומטיים, צילינדרים, שסתומים ומערכות בקרה לאורך הפעולות התעשייתיות.

מאפיינים בסיסיים ובניית צינורי אויר

הרכב החומר ומאפייני העיצוב

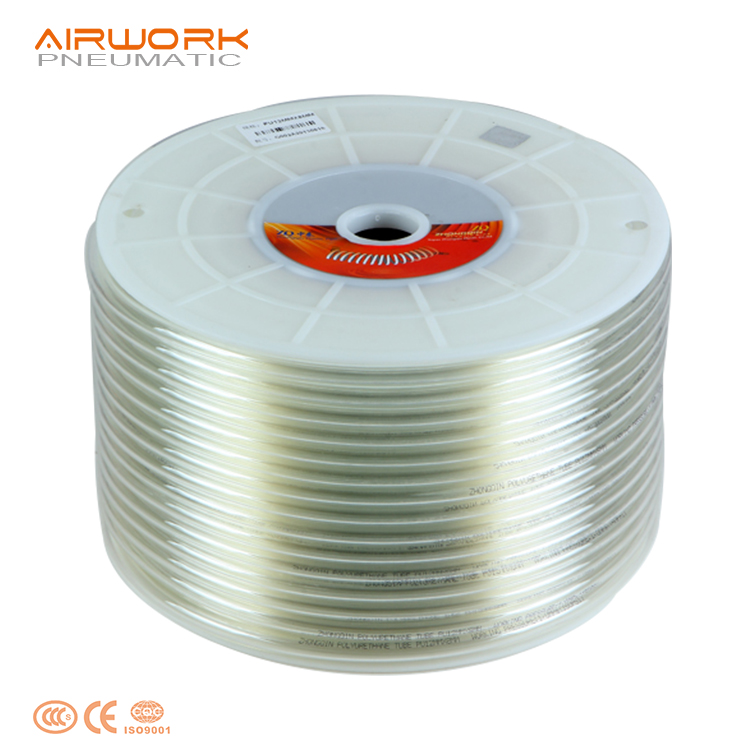

צינור אויר מורכב בדרך כלל מחומרים מיוחדים שתוכננו כדי להתמודד עם יישומים של אויר דחוס, ובחומרים הנפוצים לייצורו נמנים פוליאוריתן, ניילון, פוליאתילן ותרכובות גומי מוגברות. בחירת החומר לצינור אויר תלויה בדרישות הלחץ הפעולי, טווחי הטמפרטורה, התאמה כימית והגמישות הדרושה ליישום הספציפי של המערכת הפנאומטית.

עובי הקירות של צינור אויר משתנה בהתאם לדרישות דרגת הלחץ, וצינורות אויר תעשייתיים סטנדרטיים מעוצבים כדי לשאת לחצים פועלים בתחום של 150–300 PSI. ליישומים של לחץ גבוה יותר עלולים להיות נדרשים צינורות אויר מוגברים שכוללים חיזוק מסיבים ארוגים או שכבות קירות מרובות, כדי להבטיח פעילות בטוחה בתנאי מערכת פנאומטית קפדניים.

המפרטים של הקוטר הפנימי של צינור אויר משפיעים ישירות על קיבולת הזרימה ועל מאפייני נפילת הלחץ במערכות פנאומטיות. הגודלים הסטנדרטיים נעים מקוטר פנימי של 4 מ"מ עד 25 מ"מ, כאשר לצינורות אויר בעלי קוטר פנימי גדול יותר יש קיבולת זרימה גבוהה יותר, אך הם דורשים יותר מקום להתקנה ועשויים לדרוש עלות חומר גבוהה יותר בעיצוב מערכות פנאומטיות.

דירוג הלחץ והשקולות לביטחון

דירוג הלחץ של צינור אויר מייצג את הלחץ המרבי המותר לעבודה רציפה שצינור זה יכול לשאת ללא כשל או ירידה באיכותו. לרוב צינורות האויר התעשייתיים יש דירוג לחץ קריעה העולה על לחץ העבודה בגורם של שלושה עד ארבעה, מה שמביא שולי בטיחות מתאימים לפעולת מערכות פנאומטיות בתנאי עומס משתנים.

מאפייני התנגדות החום של צינור אויר משפיעים על התאמתו לסביבות שונות של מערכות פנאומטיות, כאשר טווח הפעולה הסטנדרטי כולל בדרך כלל את הטמפרטורות מ-40-°C עד 80+°C. תערובות מיוחדות לצינורי אויר לטווח חום גבוה יכולים לשאת טמפרטורות גבוהות עד 150°C, מה שהופך אותם מתאימים למערכות פנאומטיות הפועלות בסביבות תעשייתיות חמות או בקרבת ציוד היוצר חום.

התאימות הכימית של צינור אויר הופכת קריטית במערכות פנאומטיות המוצעות לשמנים, מסיסנים או סוכני ניקוי. צינורי אויר מפוליאוריטן מציגים עמידות מעולה בפני רוב הכבשים התעשייתיים, בעוד שתערובות מיוחדות מספקות עמידות משופרת בחומרים מסוימים שעשויים להופיע ביישומים ספציפיים של מערכות פנאומטיות.

שיטות התקנה וטכניקות חיבור

התקנה מערכות וחומרת חיבור

התקנת צינור אויר במערכות פנאומטיות כראוי דורשת מערכות חיבורים מתאימות שמבטיחות חיבורים חסיני דליפות, תוך כדי אפשרות לביצוע תחזוקה וاعدת תצורה של המערכת. חיבורי דחיפה-לכידון (Push-to-connect) מייצגים את שיטת החיבור הנפוצה ביותר לצינורות אויר, ומאפשרים התקנה והסרה מהירות ללא צורך בכלים מיוחדים או חומרי איטום לחריצים.

תהליך ההתקנה של צינור אוויר כולל חיתוך הצינור לאורך מדויק, תוך הבטחת חיתוכים נקיים וריבועיים שמניעים דליפת אויר ומשמרים איטום תקין בתוך חיבורי המערכות הפנאומטיות. טכניקות חיתוך מתאימות מסירים שולי חיתוך (בוררים) ועיוותים שעלולים לפגוע בשלמות החיבורים במערכות פנאומטיות.

חיבורים מזדקררים מציעים שיטה חלופית לחיבור צינורות אויר במערכות פניאומטיות, כאשר מעדיפים התקנות קבועות. חיבורים אלו דורשים צמידי צינור או טבעות עמידות כדי לфикс את חיבור צינור האויר, ומייצרים חיבורים חזקים המתאימים לסביבות עם רטט גבוה או ליישומים שבהם חיבורי דחיפה-לחיבור עלולים להתנתק במקרה אקראי.

שקולות של נתיב ותומך

נתיב הצינור באויר במערכות פניאומטיות דורש שיקול מחודש של מגבלות רדיוס העקומה כדי למנוע כיפוף או הגבלה בשטף. לרוב צינורות האויר מציינים דרישות מינימליות לרדיוס עקומה שנעות בין 5 ל-8 פעמים הקוטר החיצוני, מה שמבטיח שעקומות חדות לא יפגעו בשטף האויר או בשלמות הצינור בתוך מערכות פניאומטיות.

מערכות תמיכה לצינורות אויר במערכות פנאומטיות כוללות רצועות קשירה, תומכות להתקנה וצינורות הגנה שמניעים נזק מהנדון המניע, מקצות חדים או סיכונים סביבתיים. מרווח התמיכה הנכון מונע 처ידה שיכולה ליצור נקודות נמוכות שבהן עלול להתגבש קondenסציה במערכות פנאומטיות.

היבטים של הגנה בהתקנת צינורות אויר כוללים בחירת מסלולי עקיפה מתאימים שמניעים את הצינורות מאזורים עם חום גבוה, עצמים חדים או חשיפה לכימיקלים שיכולים לפגוע בחומר הצינורות. כיסויים מגנים או צינורות הגנה עשויים להיות נדרשים בסביבות קשות כדי להאריך את משך החיים הפעלתי של צינורות האויר במערכות פנאומטיות.

פונקציות תפעוליות במערכות פנאומטיות

בקרת זרימת האויר והתפלגתה

צינור אויר משמש כרשת הפצה ראשית במערכות פנאומטיות, ומעביר אויר דחוס מיחידות המניעים המרכזיות אל רכיבי הפעולה הפנאומטיים השונים בכל המערכת. הקוטר הפנימי ואורך הצינור משפיעים ישירות על מהירות הזרימה ועל ירידת הלחץ, ולכן יש לבחור את מידותיו בזהירות כדי לשמור על לחץ מספיק בכל נקודות הסיום של המערכת הפנאומטית.

בקרת הזרימה במערכות פנאומטיות כוללת לעתים קרובות מגבילי זרימה או שסתומים מחט המותקנים בטור עם צינורי האויר כדי לשלוט בזרימת האויר אל רכיבים ספציפיים. בקרים אלו מאפשרים התאמה עדינה של מהירויות המניעים הפנאומטיים ואת מאפייני הכוח שלהם, על ידי בקרה על קצב שבו צינור האויר מספק או מנקה אויר ממשאבות פנאומטיות.

מפלצות הפצה מתמזגות עם צינורות אויר כדי ליצור מערכות פנאומטיות ענפיות שמספקות מספר רכיבים ממקור אויר דחוס יחיד. מערכות המפלצת הללו משתמשות בחיבורים מרובים לצינורות אויר כדי לחלק את האויר תוך שמירה על איזון הלחץ בכל הענפים של המערכת הפנאומטית.

העברת הלחץ והתגובה של המערכת

מאפייני העברת הלחץ של צינור אויר משפיעים על זמן התגובה של מערכות פנאומטיות, כאשר אורכים ארוכים יותר של צינורות גורמים לעיכובים בין פעולת שסתום הבקרה לתגובה של הרכיב הפנאומטי. הבנת מאפייני הזמנים הללו עוזרת למפתחים לעצב מערכות פנאומטיות עם אורכי צינורות ואלכסונים של צינורות אויר מתאימים למהירות התגובה הנדרשת.

השפעות הלחץ הדינמי בתוך צינור אויר משפיעות על התנהגות המערכת הפנאומטית במהלך פעולות מחזור מהיר. היכולת לדחוס את האויר בצינורות אויר ארוכים יכולה ליצור גלי לחץ המשפיעים על יציבות המערכת, ולכן יש לקחת בחשבון בקפידה את נפח הצינורות ואת עיכוב המערכת ביישומים פנאומטיים מהירים.

במערכות פנאומטיות, שימור הלחץ כולל בדרך כלל חיישני לחץ ומגבים המחוברים דרך צינורות אויר לנקודות ניטור בכל רחבי המערכת. החיבורים האלה של צינורות האויר מאפשרים בקרת לחץ ומערכת ניטור מרכזית של רכיבי המערכת הפנאומטית המפוזרים.

תחזוקה ותאימות ביצועים

סדרות בדיקה והחלפה

הבדיקה הסדירה של צינורות האויר במערכות פנאומטיות כוללת בדיקה של סימנים של בלאי, סדקים או דעיכה שעלולים לגרום לتسרבות אויר או לתקלה במערכת. הבדיקה הויזואלית מתמקדת באזורים שבהם צינור האויר בא במגע עם קצוות חדים, עובר כפיפות חוזרות, או חשוף למתחים סביבתיים שעלולים לפגוע בשלמות הצינור.

תהליכי זיהוי דליפות במערכות צינורות אויר משתמשים בפתרונות סבון, גלאי דליפות אולטרasonיים או בדיקות לחץ כדי לזהות נקודות חיבור או קטעי צינור שיכולים לאבד אויר דחוס. גם דליפות קטנות בצינור אויר עלולות להשפיע באופן משמעותי על יעילות מערכת הפקודית ולהגביר את עלויות הפעלה בגלל בזבוז אויר דחוס.

תהליך תכנון תחליפי צינורות אויר במערכות פקודות צריך לקחת בחשבון את שעות הפעלה, תנאי הסביבה ודרישות הביצועים כדי להבטיח את אמינות המערכת. החלפת צינורות אויר כחלק מתוכנית מניעה לפני התרחשות תקלה עוזרת לשמור על ביצועים אחידים של המערכת הפקודית ומונעת עצירת מערכת בלתי צפויה.

אסטרטגיות לשיפור הביצועים

אופטימיזציה של בחירת צינורות אויר למערכות פקודות כוללת התאמת מאפייני הצינור לדרישות היישום הספציפיות, כולל דרגות הלחץ, טווחי הטמפרטורה ודרישות התאמה הכימית. הגדרה נכונה של צינור אויר מבטיחה ביצוע אופטימלי ואריכות חיים מרבית בתוך מערכות פקודות.

אופטימיזציה של תצורת המערכת כוללת את תכנון מסלולי צינורות האוויר כדי למזער אובדן הלחץ ולפחית את מורכבות ההתקנה, תוך שמירה על נגישות קלה לתיקונים ותחזוקה. תצורות יעילות של צינורות אוויר מפחיתות את כמות האוויר המכווץ הכוללת הנדרשת להפעלת מערכות פנאומטיות ומשפרות את היעילות הכוללת של המערכת.

נושאי איכות בבחירת צינורות אוויר כוללים הערכת مواصفות היצרן, סטנדרטים לאישור והדרישות הספציפיות ליישום, אשר מבטיחות ביצועים מהימנים בסביבות פנאומטיות דרמטיות. צינורות אוויר באיכות גבוהה יותר עשויים לספק ערך ארוך טווח טוב יותר באמצעות הפחתת דרישות התיקון והגבהת האמינות של המערכת.

שאלה נפוצה

אילו חומרים משמשים בדרך כלל בבניית צינורות אוויר למערכות פנאומטיות?

צינורות אויר למערכות פנאומטיות נבנו בדרך כלל מפוליאוריתן, ניילון, פוליאתילן או חומרים גומיים מחוזקים. צינורות אויר מפוליאוריתן מציעים גמישות מעולה ועמידות כימית, בעוד שניילון מספק דירוג לחץ עליון ועמידות בטמפרטורה. בחירת החומר תלויה בדרישות היישום הספציפיות, כולל לחץ הפעלה, טווח הטמפרטורות והתנאים הסביבתיים.

איך אני מחליט את גודל צינור האויר הנכון למערכת הפנאומטית שלי?

בחירת גודל צינור האויר המתאים דורשת שיקול של דרישות הזרימה של הרכיבים הפנאומטיים, גבולות הירידה המתקבלת בלחץ, ודרכי זמן התגובה של המערכת. באופן כללי, צינורות אויר בעלי קוטר גדול יותר מספקים שיעורי זרימה גבוהים יותר וירידה נמוכה יותר בלחץ, אך דורשים יותר מקום ועלות גבוהה יותר. חישובים הנדסיים או תרשימים למדידת הגודל של היצרן עוזרים לקבוע את מידות צינור האויר האופטימליות ליישומים הפנאומטיים הספציפיים.

מה גורם לאי-תפקוד של צינורות אויר במערכות פנאומטיות ואיך אפשר למנוע זאת?

לאי-תפקוד של צינורות אויר סיבות נפוצות כגון חציית דרגות הלחץ או הטמפרטורה, נזק מכני עקב קצוות חדים או כיפוף מוגזם, ופירוק כימי вслед לחומרים לא תואמים. אסטרטגיות למניעה כוללות בחירת חומר מתאימה, השמת הצינורות בהתאם להנחיות עם רדיוס כיפוף מספיק, שרוולים מגנים בסביבות קשות, וביצוע בדיקות תקופתיות כדי לזהות בעיות פוטנציאליות לפני שהן הופכות לאי-תפקוד.

האם ניתן לחבר צינורות אויר מסוגים שונים באותה מערכת פנאומטית?

ניתן לחבר סוגי צינורות אויר שונים באותה מערכת פנאומטית, בתנאי שדרוגי הלחץ שלהם תואמים, שהקטרים החיצוניים שלהם דומים כדי לאפשר חיבורים מתאימים, וחומרים המתאימים לסביבת הפעולה. עם זאת, יש לערבב סוגי צינורות אויר בזהירות כדי להבטיח שכל הרכיבים עומדים בדרישות הלחץ ובדרישות הביצוע של המערכת, ולחיבורים בין סוגי צינורות שונים יש להשתמש בחיבורים מעבירים מתאימים כדי להבטיח פעילות אמינה.
