באוטומציה תעשייתית ומערכות כוח נוזלי, שסתומים פניאומטיים ממלאים תפקיד אחד מהמרכיבים הבסיסיים ביותר להנחיית הזרימה, לרגולציה ולשליטה בזרימת אוויר דחוס. ממתג פשוט של 'הפעלה/השהיה' ועד להתאמות מדויקות של זרימה, שסתומים פנאומטיים מאפשרים למפתחים ולמעצבים של מערכות לבנות אדריכלות בקרה אמינות, תגובתיות ויעילות בתחומים רחבים של יישומים. הבנת מה הם שסתומים פנאומטיים – וכיצד הם פועלים בתוך מערכת רחבה יותר – היא חיונית לכל מי שמעורב בעיצוב, בקביעת مواصفות או בשימור ציוד אוטומטי.

התפקיד של שסתומים פניאומטיים הרחבה זו מגיעה רחוק מעבר לפתיחת או לסגירת מסלול בלבד. מכשירים אלו מהווים חלק בלתי נפרד מדרך שבה מכונות מגיבות להוראות, כיצד מחוונים מבצעים תנועה מדויקת, וכיצד קווי ייצור שלמים פועלים באופן מאורגן. מאמר זה חוקר את ההגדרה של שסתומים פנאומטיים, מפרק את סוגי השסתומים והמנגנונים המרכזיים שלהם, ומסביר כיצד הם תומכים בשליטה על המערכת בסביבות תעשייתיות יישומיות.

הגדרת שסתומים פניאומטיים והפונקציה המרכזית שלהם

העקרון הבסיסי שעליו מבוססים שסתומים פניאומטיים

שסתומים פניאומטיים הם מכשירים מכניים או אלקטרו-מכניים ששולטים בעברת אוויר דחוס דרך מעגל. ברמה היסודית ביותר, הם פועלים על ידי הזזת אלמנט פנימי — בדרך כלל ציר (spool), סיבוב (poppet) או דיסק — כדי לפתוח, לסגור או להפנות מחדש מסלולי זרימת האוויר. פעולת ההזזה הזו מופעלת על ידי מנגנוני הנעה שונים, ביניהם כוח ידני, מגע מכני, לחץ אוויר נווט (pilot air pressure) או סולנואידים חשמליים.

תפקוד ה שסתומים פניאומטיים מוגדרת על ידי שתי אחריות עיקריות: הכוונה של הזרימה וتنظيم הלחץ או קצב הזרימה. שסתומי בקרה כיוונית קובעים לאילו מסלולים יעבור האוויר בתוך המערכת, בעוד ששסתומי בקרה של הלחץ ושל הזרימה מנהלים כמה אוויר יעבור ובאילו כוח. יחד, קטגוריות אלו מהוות את היסוד של כל אדריכלות בקרה פניאומטית.

במונחים פרקטיים, כאשר מחזור מכונה מתחיל, אות פקודה מפעיל שסתומים מסוימים שסתומים פניאומטיים אשר לאחר מכן מפנים את האוויר המכווץ למתנע המתאים—כגון צילינדר או מנוע סיבובי. המתנע ממיר את לחץ האוויר הזה לתנועה מכנית, ובכך מסיים משימה. כאשר מחזור העבודה נגמר, השסתום מתחלף שוב כדי לאוורר את האוויר או להפנות אותו מחדש לצורך תנועת החזרה.

איך שסתומי פניאומטיים נבדלים ממכשירי בקרת נוזלים אחרים

חשוב להבחין שסתומים פניאומטיים משסתומי הידראוליקה או משסתומי נוזלים כלליים. בעוד ששתומי הידראוליקה מנהלים מדיה נוזלית בעלת לחץ גבוה, שסתומי הפניאומטיקה מעוצבים במיוחד לשירות אוויר מכווץ, אשר ניתן לדחיסה ופועל בלחצים יחסית נמוכים. משמעות הדבר היא ששתומי הפניאומטיקה חייבים לקחת בחשבון את הדחיסות של האוויר, לדרוש חומרי איטום שונים ולעיתים קרובות לשים דגש על מהירות התגובה על פני תפוקת הכוח.

הבחנה חשובה נוספת היא ש שסתומים פניאומטיים לעיתים קרובות מתוכננים עם פתחי פליטה כדי לפלוט באובטחה את האוויר המושקע לאטמוספירה. תכונה זו ייחודית למערכות מבוססות גז ומשפיעה על תצורת הפתחים של השסתום. שסתום בקרת כיוון סטנדרטי במערכת פנאומטית יכיל בדרך כלל פתחי מיקור, פתחי יציאה ופתחי פליטה – כל אחד מהם ממלא תפקיד ספציפי מחזור הבקרה.

סוגי השסתומים הפנאומטיים העיקריים ויישומיהם

בקרת כיוון איכותיים

שסתומי בקרת כיוון הם הקטגוריה הנפוצה ביותר של שסתומים פניאומטיים automation. הם מסווגים לפי מספר הפתחים ומספר מיקומי ההחלפה, ומבוטאים בסימון כגון 5/2-דרכי או 5/3-דרכי. לדוגמה, שסתום 5/2-דרכי כולל חמישה פתחים ושני מיקומי החלפה, מה שהופך אותו אידיאלי לבקרת צילינדר דו-פעילי, שבו גם ההארכה וגם ההתכווצות דורשים לחץ אוויר חיובי.

ה שסתומים פניאומטיים בתצורת ה-5/3-דרכים מציעים מיקום מרכזי נוסף שניתן לכוון כמרכז לחץ, מרכז פליטה או מרכז חסום. המיקום השלישי הזה מעניק למפתחים גמישות רבה יותר בעיצוב מצבים בטוחים של מכונות, ומבטיח שבמקרה של אובדן חשמל או כשל señal, המניע יקבל מצב בטוח ונתון לחיזוי.

שליטה בכיוון שסתומים פניאומטיים מופעלים בדרכים מגוונות. שסתומים מניעים על ידי סולנואיד משתמשים בסלילים אלקטרומגנטיים להזזת הסpool, והם אידיאליים לאינטגרציה עם מערכות PLC ומערכות בקרה אלקטרוניות. שסתומים נשלטים על ידי אוויר נוזלי (pilot-operated) משתמשים באשכול אוויר נוזלי קטן להזזת שסתום ראשי גדול יותר, מה שמועיל כאשר נדרשים קצב זרימה גבוהים או כאשר יש להתקין את השסתום רחוק ממוקד מקור האות הבקרה.

שסתומי בקרת לחץ וזירמה

מעבר להחלפה כיוונית, שסתומים פניאומטיים כוללים גם מתאמני לחץ, שסתומי ביטחון וшסתומי בקרת זרימה. מתאמני לחץ הממוקמים מטה מהקומפרסור או מיחידה של FRL מבטיחים שהמעגל הפניאומטי יקבל לחץ אספקה יציב וקבוע מראש, ללא תלות בשינויים בלחץ בקו האוויר הראשי. זה קריטי לביצוע עקבי של המניעים ולבטיחות המערכת.

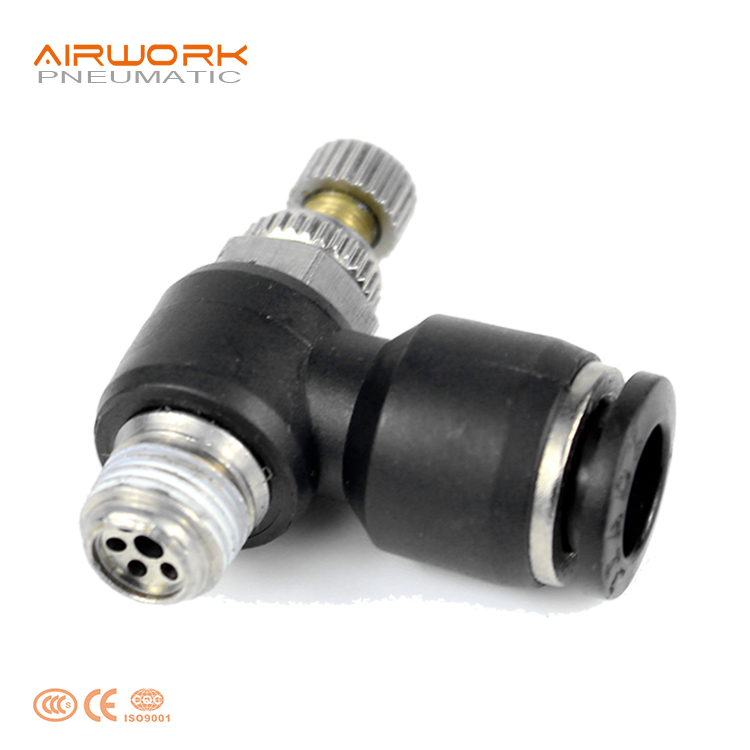

בקרת זרימה שסתומים פניאומטיים , אשר נקראים לעיתים קרובות שסתומי מחט או בקרי מהירות כאשר הם משולבים בשסתום ניקוז, מנהלים את הקצב שבו אוויר נכנס או יוצא מהמניע. על ידי דריסה של זרימת האוויר, ניתן לשלוט באופן מדויק במהירות תנועת המטאטא של הצילינדר. זה חשוב במיוחד ביישומים של הרכבה, שבהם תנועה מהירה מדי עלולה לפגוע בחלקים או לגרום לאי-יישור.

שסתומי ניקוז הם תת-קבוצה נוספת של שסתומים פניאומטיים שאיפשרים זרימה בכיוון אחד בלבד. הם משמשים בדרך כלל במontажי בקרת מהירות כדי לאפשר זרימה חופשית בכיוון אחד, תוך מדידת הזרימה בכיוון ההפוך. מאפיין זה החד-כיווני הופך אותם לחיוניים למניעת זרימה הפוכה ובהגנה על רכיבי המערכת הרגישים.

איך שסתומים פנאומטיים תומכים באדריכלות בקרת המערכת

אינטגרציה עם מערכות בקרה אלקטרוניות ובקרת לוגיקה מתוכנתת (PLC)

אוטומציה תעשייתית מודרנית מסתמכת במידה רבה על האינטגרציה הלא מפריעה של שסתומים פניאומטיים עם בקרי לוגיקה מתוכנתת (PLC) ומערכות אלקטרוניות אחרות. שסתומים פנאומטיים מניעים סולנואיד מקבלים אותות דיסקרטיים או אנלוגיים מפאות הפלט של ה-PLC, וממירים פקודות חשמליות לשינויים פיזיים בזרימת האוויר. הגשר הזה בין הלוגיקה האלקטרונית לפעולת המנגנון הוא מה שמאפשר מחזורי אוטומציה מדויקים וחוזרים על עצמם.

מניפולים של שסתומים מאפשרים מספר שסתומים פניאומטיים להיות מקובצים יחד על בסיס משותף, תוך שיתוף חיבור אחד לאספקת אוויר ולחיבור אחד לפליטת אוויר. זה מפחית את מורכבות הצינורות, ממזער את זמן ההתקנה, ומאפשר חיבור חשמלי מרכזי דרך מערכות פילדבוס כגון IO-Link, EtherNet/IP או PROFIBUS. במכונות מורכבות עם מספר רב של צירים תנועה, שסתומים פניאומטיים המותקנים על מניפולד הם גישה סטנדרטית לניהול יעיל הן של האוויר והן של הנתונים.

חיישני משוב מיקום נכללים לעיתים קרובות במקביל שסתומים פניאומטיים לסגירת לולאת הבקרה. כאשר צילינדר מגיע למצב הסופי שלו, חיישן שולח אות אישור למיקרו-PLC, אשר לאחר מכן מפעיל את פעולת השסתום הבאה ברצף. גישה זו, הנשענת על משוב, הופכת שסתומים פניאומטיים בודדים מחשבות פשוטות להשתתפות פעילה בלוגיקה המאוחדת של המכונה.

התפקיד של שסתומים פניאומטיים בעיצוב מעגלים בטוחים ובמעגלי בטיחות

אחת התפקידיות החשובות ביותר ש שסתומים פניאומטיים השירות במערכת הבקרה מגדיר את התנהגות המכונה בתנאים לא נורמליים. מהנדסים חייבים לתכנן תרחישים כגון חוסר חשמל, עצירות חירום או כשלים בסיגנל. מנגנון החזרה בקפיץ ברוב שסתומים פנאומטיים המופעלים על ידי סולנואיד מבטיח שאם הזרם נפסק, השסתום חוזר למצב ברירת מחדל ידוע — בדרך כלל על ידי פירוק האוויר מהמפעילה והשהיית התנועה.

ליישומים קריטיים לביטחון, עשויה להיות דרושה תצורה בטוחה של שני שסתומים. שסתומים פניאומטיים בטור, שנראים על ידי בקר בטיחות, כדי להבטיח שאף אחד מהשסתומים לבדו לא יגרום למצב מכונה מסוכן. גיבוי זה נדרש על פי סטנדרטים לביטחון מכונות כגון ISO 13849 ביישומים הכוללים סיכון משמעותי לעובדים.

אפשרויות המיקום המרכזי של שסתומים 5/3-דרכים שסתומים פניאומטיים נבחרו בקפידה כדי לעמוד בדרישות הבטיחות. שסתום עם מרכז חסום מחזיק את המניע במקום כאשר הוא לא פעיל, בעוד ששסתום עם מרכז פליטה פולט את שני היציאות לאטמוספירה, מה שמאפשר להזיז את המניע בחופשיות על ידי היד. הבחירה ביניהם תלויה בדרישות המכניות של היישום ובמצב הבטיחות המוגדר של המכונה.

קריטריוני הבחירה לשסתומים פנאומטיים במערכות תעשייתיות

הפרמטרים הטכניים המרכזיים להערכה

בחירת הנכון שסתומים פניאומטיים לבחר מערכת דורשת הערכה זהירה של מספר פרמטרים טכניים תלויים זה בזה. הראשון הוא גודל היציאות ומקדם הזרימה (Cv או Kv), אשר קובע כמה אוויר יכול השסתום להעביר בהבדל לחץ נתון. שסתומים פנאומטיים קטנים מדי יוצרים צוואר בקבוק בזרימה שיאט את מהירות המניע, בעוד ששסתומים גדולים מדי עלולים להוסיף עלות וגודל מיותרים.

טווח הלחץ הפעולה הוא גורם קריטי נוסף. מרבית הסטנדרטים שסתומים פניאומטיים דורגים את הלחצים בין 2 ל-10 בר, אך קיימים גרסאות נמוכות לחץ או גבוהות לחץ ליישומים מיוחדים. חשוב באותה מידה לוודא שדרגת המתח של הסולנואיד תואמת את מקור החשמל הבקרתי הזמין—אפשרויות נפוצות כוללות 12V DC, 24V DC, 110V AC ו-220V AC.

זמן התגובה—המשך הזמן בין קבלת האות החשמלי להשלמת העברה של השסתום—הוא בעל חשיבות מיוחדת ביישומים מהירים או מסונכרנים. שסתומים פניאומטיים יכולים להשיג זמני תגובה מתחת ל-10 מילישניות, מה שמאפשר התאמה הדוקה של סדרות מחוות מרובה-מנועים. עבור יישומים פחות רגישים בזמן, זמני התגובה הסטנדרטיים מספיקים לחלוטין ומציעים יתרון עלות.

סביבתי ו יישום התאמה

הסביבה التشغيلית משפיעה באופן חזק על אילו שסתומים פניאומטיים מתאימים להתקנה מסוימת. בעיבוד מזון ומשקאות, שסתומים חייבים לעמוד בדרישות היגיינה וייתכן שידרשו גופי נירוסטה או חומרי איטום מתאימים למזון. בסביבות רחצה (washdown), שסתומים עם דרגות הגנה IP65 או IP67 הן הכרחיות כדי למנוע חדירת מים שיכולה לפגוע בคอยלים של הסולנואידים ובאיטומים.

קיצוניי הטמפרטורה משפיעים אף הם על הביצועים של שסתומים פניאומטיים . איטומים אלסטומריים סטנדרטיים עלולים לקשח או להתדרדר בתנאי קור קיצוני, בעוד שApplications בטמפרטורות גבוהות עלולים לדרוש תרכובות איטום מיוחדות כגון PTFE או Viton. בסביבות מסוכנות או פלוציות, יש לבחור בשסתומים פנאומטיים עם אישור ATEX או IECEx ואשר הסולנואידים שלהם הם בטוחים באופן אינטראקטיבי, כדי לעמוד בדרישות החוק והבטיחות.

אורך חיים של מחזור (cycle life) ודרישות תחזוקה הן שיקולים מעשיים המשפיעים על עלויות הבעלות האורכיות. איכות גבוהה שסתומים פניאומטיים יוצרות מהיצרניות המובילות נמדדות בדרך כלל למאות מיליוני מחזורים, מה שהופך אותן למתאימות לסביבות ייצור מתמשך. בדיקות שגרתיות של חתימות, катבים אלקטרומגנטיים ומסננים ביציאות מבטיחות שהשסתומים הפנאומטיים ממשיכים לפעול באופן אמין לאורך תקופת חייהם הפעילה.

שאלה נפוצה

מה ההבדל העיקרי בין שסתום פנאומטי 5/2-דרכים לבין שסתום פנאומטי 5/3-דרכים?

שסתום פנאומטי 5/2-דרכים כולל חמישה פתחים ושני מצבים של החלפה, מה שהופך אותו מתאים לשליטה בשקעים דו-פעיליים הדורשים לחץ אוויר מלא הן להארכה והן להחזרה. שסתום פנאומטי 5/3-דרכים מוסיף מצב מרכזי שלישי, שניתן לקבועו כפינוי, כהטיה או כחסימה של שני פתחי המניע בו זמנית. המצב המרכזי משמש כדי להגדיר מצב ביניים בטוח למניע כאשר השסתום אינו פעיל (לא ממונע) או בין פקודות פעילות.

איך שסתומים פנאומטיים מונעי סולנואיד מתמזגים עם PLC?

שסתומים פניאומטיים מופעלים על ידי סולנואיד שמקבלים אותות חשמליים — בדרך כלל 24V DC — מהמודולים היציאות הדיגיטליים של PLC. כאשר היציאה של ה-PLC נפעלת, הסליל של הסולנואיד נטען, ויוצר שדה מגנטי שמעביר את המגבעון הפנימי של השסתום כדי לשנות את כיוון זרימת האוויר. כאשר היציאה נכבית, קפיץ מחזיר את המגבעון למצבו ההתחלתי. ממשק פשוט זה של 'הפעל/כבה' הופך את השסתומים הפניאומטיים המופעלים על ידי סולנואיד לקלים לתכנות ולאבחון ברצפי אוטומציה.

מה גורם לשסתומים פניאומטיים להיכשל או להגיב לאט עם הזמן?

הסיבות הנפוצות ביותר לדרוג של שסתומים פניאומטיים כוללות זיהום אספקת האוויר הלחוץ ברטיבות, שאריות שמן או חומר חלקיקי. מזהמים אלו יכולים לסגור פתחים, לפגוע במשטחים הפנימיים על ידי קורוזיה או לגרום לחציצים להתנפח או לקשח. תגובה איטית עלולה גם לנבוע מסליל סולנואיד משומש עם כוח מגנטי מופחת, או מחציצה משומשת המאפשרת דליפת אוויר פנימית, מה שדורש נסיעה ארוכה יותר של הספל להגעה לפתיחת פתח מלאה. שימוש קבוע במסנני אוויר, שמיון כאשר נדרש, ותחזוקה מתוכננת מרחיבים באופן משמעותי את תקופת השירות של השסתום.

האם ניתן להשתמש בשסתומים פניאומטיים בשליטה פרופורציונלית או אנלוגית?

שסתומים פניאומטיים סטנדרטיים למדרגת הפעלה/השהיה אינם מתאימים לבקרת פרופורציונלית, אך קיימת קטגוריה מיוחדת של שסתומים פניאומטיים פרופורציונליים. מכשירים אלו משתמשים באות חשמלי אנלוגי — בדרך כלל 0–10 וולט או 4–20 מיליאמפר — כדי למקם את ציר השסתום בנקודות ביניים, מה שמאפשר התאמת רציפה של הלחץ או שיעור הזרימה. שסתומים פניאומטיים פרופורציונליים משמשים ביישומים הדורשים בקרה מדויקת על כוח, מיקום נגיעה רכה (soft-stop) או פרופילים משתנים של מהירות המניע, ובהחלט הם מופעלים בתוך מערכות בקרה לולאה סגורה הכוללות משוב של מיקום או לחץ.
