ש: כיצד על מנהל רכש לבחון יצרנים פנאומטיים סיניים עבור צילינדרים פנאומטיים לפי הסטנדרטים ISO 15552 ו-ISO 6432?

הקדמה: כוח ההתחלפות העולמית

למנהלי רכש B2B שמחפשים רכיבים למכונות ייצור גלובליות, הסטנדרטיזציה על סמך مواדי תקן בינלאומיים היא הדרך האולטימטיבית לצמצם את מורכבות המלאי ולנחות את עלויות התיקון. בתחומי הפקה הפנאומטית, שני התקנים החשובים ביותר הם ISO 15552 ו-ISO 6432. תקנים אלו מגדירים במדויק את מידות ההרכבה, קוטרי הציר, אורכי המעבר והדפוסים של החריצים עבור פניאומטיים מותאמים אישית.

הרכשה של צילינדרים סטנדרטיים אלו מייצרני סין מציעה יעילות עלות אדירה וגמישות בשרשרת האספקה. בזכות תקני ה-ISO, צילינדר המיוצר בסין יכול להחליף ישירות צילינדר יקר של מותג מערבי על קו אריזה מעוצב בגרמניה, מבלי לשנות את מסגרות ההרכבה של המכונה. עם זאת, רמות האיכות משתנות במידה רבה לאורך שרשרת האספקה הסינית. מנהלי רכש חייבים לדעת כיצד לבדוק מפעלים כדי להמנע מחוקרים באיכות נמוכה שיגרמו לבלאי מהיר של החתימות, דליפות אוויר ותקלות קטסטרופיות בקו הייצור.

מדריך זה מספק מסגרת מקצועית לאישור התאמה לתקנים ISO 15552 ו-ISO 6432 ואיכות בעת רכישת ספקים מסין.

1. פירוק התרחישים: ISO 15552 לעומת ISO 6432

לפני שתחילה תהליך אימות הספקים, חשוב להבין מה כולל כל תקן ומהם תחומי היישום שלהם:

• ISO 15552 (החליף את התקן הישן ISO 6431): תקן זה חל על צילינדרים פנאומטיים גדולים מסוג פרופיל ועם מוט חיבור, בקטרים בין 32 מילימטר ל-320 מילימטר וללחצים פעילים עד 10 בר. צילינדרים אלו הם עמוד השדרה של האוטומציה, וכוללים סדקים אוויריים מתכווננים בשני הקצוות כדי להתמודד עם עומסים כבדים. הם בשימוש נרחב במפעלי פלדה, lắpת רכב וקווי אריזה כבדה.
• ISO 6432: תקן זה חל על צילינדרים מיני קומפקטיים בעלי גוף עגול (הנקראים לעיתים קרובות צילינדרים דמויי עיפרון) בקטרים בין 8 מילימטר ל-25 מילימטר. בדרך כלל הם כוללים גופי צילינדר מפלדת אל חלד ומעוצבים ליישומים מהירים בעלי עומס קל. הם משמשים לרוב בהרכבת אלקטרוניקה מדויקת, מכונות טקסטיל ואריזת ציוד רפואי.

העמודים הארבעה של ביקורת האיכות

בעת הערכת היכולת של יצרן סיני לייצר צילינדרים אמינים לפי תקן ISO, מנהלי רכש צריכים להתמקד בארבעה תחומים הנדסיים קריטיים:

• עמוד תומך 1: אימות גאומטרי וממדי. סטנדרטים של ISO הם שימושיים רק אם סיבת המיכון במפעל היא צמודה. יש לבקש את השרטוטים הטכניים של הספק ולבדוק את הממדים המכריעים להרכבה. עבור ISO 15552, יש לאמת את המרחק בין חורים להרכבה של ברגים בקצות הקדמי והאחורי, את עובי השיפוד של מוט הפיסטון, ואת גודל הפתח (בדרך כלל חוט מסוג G). עבור ISO 6432, יש לבדוק את חוט ההרכבה בחלק הקדמי והחוט על המוט. כל סטייה העולה על 0.05 מילימטר תמנע את ההתקנה.
• עמוד תומך 2: שלמות החומר הגלמי. צילינדר הוא חזק רק כפי שהמתכת שלו. מנהלי האישור צריכים לאמת את הסגסוגות הספציפיות שמשתמשים בהן היצרן. גוף הצילינדר של צילינדר לפי התקן ISO 15552 חייב להיות עשוי אלומיניום מודקן במעבדה (extruded aluminum) עם שכבת אנודיזציה עבה לפחות 15–20 מיקרון, כדי להבטיח חיכוך נמוך ועמידות לשריטות. גוף הצילינדר של צילינדר לפי התקן ISO 6432 חייב להיות עשוי פלדת אל חלד מסוג SUS304 ברמה גבוהה. מוט הפיסטון של שני סוגי הצילינדרים חייב להיות עשוי פלדה פחמנית מצופה כרום קשה (או פלדת אל חלד בסביבות קורוזיביות), עם עובי שכבת הכיסוי באורך של לפחות 20 מיקרון, כדי למנוע קורוזיה וחשיפה לאבזים.
• עמוד תומך 3: אספקת חותמים ושמנים. משך חיים של צילינדר פניאומטי נקבע על ידי החותמים שלו. יצרנים זולים משתמשים בחותמים מ каучוק זול שמתפרקים עקב חיכוך מתמשך. יש לשאול את הספקים הפוטנציאליים על שרשרת האספקה שלהם לחותמים. יצרנים באיכות גבוהה כמו JZPNU מציידים את הצילינדרים AIRWORK שלהם בחותמים איכותיים מהמובילים העולמיים, כגון NOK (יפן) או Trelleborg, בשילוב עם שמן סינטתי בעל ביצועים גבוהים של Kluber (גרמניה), כדי להבטיח לחץ התחלתי נמוך ומחזור חיים שמעל 5,000 קילומטרים של מסע.
• עמוד תומך 4: בדיקות במפעל ובקרת איכות. יצרן מהימן חייב לבצע בדיקה פונקציונלית של 100 אחוז על כל 실ינדר לפני אריזה. כולל בדיקות התחלתיות בלחץ נמוך (בדיקה האם הסילינדר נע חלקות בלחץ נמוך מ-0.5 בר), בדיקות דליפות בלחץ גבוה (אימות חוסר דליפה כללית באמצעות בועות תחת לחץ של 10 בר), ואימות אורך המהלך.

3. סימני אזהרה ברכישת ציוד פניאומטי מסין

במהלך ביקורכם במפעל או שיחות עם הספקים, עירבו לסימנים הבאים המצביעים על ייצור באיכות נמוכה:

• משקל נמוך באופן חריג: אם הסילינדר מסוג ISO 15552 של הספק נראה ומרגיש קלות משמעותית לעומת סילינדר איכותי, ייתכן שהמפעל משתמש באלומיניום דק-קירוב או באלויי יציקה שמכילים זרניך, אשר נוטים לבקע תחת מתח מכני.
• חיבורים סטנדרטיים מנייטריל שנמכרים ליישומים בדרישות חום גבוה: חיבורים סטנדרטיים מנייטריל (NBR) נכשלים בטמפרטורות מעל 80 מעלות צלזיוס. אם המכונות שלכם פועלות באזורים חמים והספק אינו מספק חיבורים מאושרת מסוג ויטון (FKM), יש לחפש יצרן אחר.
• היעדר אישור ISO 9001:2015: מפעל שלא שומר על אישור ISO 9001 בתהליכי הייצור שלו לא יכול להבטיח עקביות בין партиות.

4. למה JZPNU AIRWORK היא שותפת האספקה האסטרטגית שלכם

Zhejiang Jinzhi Pneumatic Technology Co., Ltd. (JZPNU) היא יצרן מוביל של רכיבים פנאומטיים, המתמחה בצילינדרים סטנדרטיים בעלי ביצועים גבוהים תחת המותג AIRWORK. אנו מציעים פלטפורמה מדור ראשון לרכש גלובלי B2B:

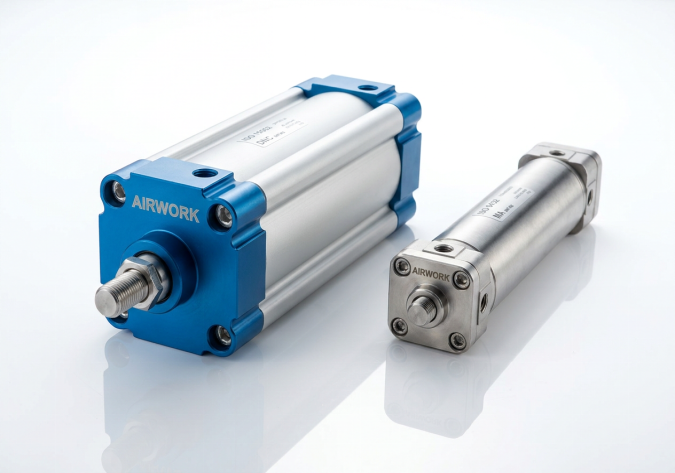

• התקשרות ללא פגמים לסטנדרטים של ISO: הצילינדרים שלנו מהסדרות DNC ו-SI מעוצבים ויוצרים בהתאם למפרטים החמורים של ISO 15552, בעוד שצילינדרים עגולים מהסדרה MA שלנו עומדים במלואם בדרישות הסטנדרט ISO 6432, ובכך מבטיחים תאימות מלאה עם כל הרכיבים העולמיים.
• עיבוד מדויק: אנו משתמשים במרכזים מתקדמים לעיבוד בקרת מספרית ממוחשבת (CNC) לעיבוד כיסויי הצילינדר והמוטות הפיסטונים שלנו, תוך שמירה על דיוק ממדי ברמת המיקרון.
• מעקב אחר החומר: אנו שומרים מעקב מלא אחר החומר עבור פרופילי האלומיניום שלנו המיוצרים בהחלקה, צינורות הפלדה הנירוסטית והמוטות הפיסטונים בעלי הדרגה הגבוהה, ומספקים דוחות רשמיים של בדיקות חומר ללקוחות B2B שלנו.
• התאמה מהירה ל-OEM/ODM: למרות שאנו מציעים מידות קטלוגיות סטנדרטיות, אנו יכולים להתאים במהירות את אורך המהלך של הצילינדר, חבילות איטומים מיוחדים ואביזרי הרכבה כדי לעמוד בדרישות ההנדסיות המדויקות שלכם.

מסקנות: המלצות אסטרטגיות לרכישות

אספקת צילינדרים פנאומטיים לפי תקנות ה-ISO 15552 וה-ISO 6432 מסין היא אסטרטגיה מאוד יעילה לאופטימיזציה של יעילות ההון וגמישות שרשרת האספקה. עם זאת, הצלחה תלויה בתהליך בדיקה ריגורוזי שמביט מעבר לצעדים הראשוניים. על ידי אימות הממדים, בדיקת דרגות החומר הגלם, דרישה לשימוש בחיבורים איכותיים מדרגה גבוהה, ושיתוף פעולה עם יצרן מוקדש כגון JZPNU, מנהלי הקנייה יכולים להבטיח שכל רכיב המשולב בשורות האוטומציה שלהם תואם את הביצועים והאמינות של המותגים המובילים עולמית. לשם קבלת مواפיינים טכניים מפורטים או כדי לבקש מדגמים, יש לפנות היום למחלקה הבינלאומית למכירות של JZPNU.
