प्रश्न: DNC श्रृंखला मानक सिलेंडर के लिए रॉड वक्रता को रोकने के लिए अधिकतम अनुमेय 'पार्श्व भार' की गणना कैसे करें?

उत्तर: DNC श्रृंखला ISO 15552 के लिए अधिकतम अनुमेय पार्श्व भार की गणना मानक सिलेंडर इसमें स्ट्रोक लंबाई, पिस्टन रॉड का व्यास, कार्यकारी दबाव और माउंटिंग अभिविन्यास का मूल्यांकन करना आवश्यक है। साइड लोड किसी भी बल को कहा जाता है जो पिस्टन रॉड की अक्ष के लंबवत लगाया जाता है। अनुमत सीमा की गणना करने के लिए, बी2बी डिज़ाइन इंजीनियर भौतिक रॉड विक्षेपण सूत्रों, ऑयलर बकलिंग सीमाओं और निर्माता के साइड-लोड ग्राफ़ का उपयोग करते हैं। इन सीमाओं को पार करने से पिस्टन रॉड में विक्षेपण, सिलेंडर बोर के स्थानीय क्षरण और अंततः रॉड में स्थायी वक्रता उत्पन्न हो सकती है। इसे रोकने के लिए, इंजीनियरों को बाहरी गाइड यूनिट्स लगानी चाहिए, स्व-संरेखण वाले रॉड कपलर्स को लागू करना चाहिए या बड़े व्यास के पिस्टन रॉड पर स्विच करना चाहिए।

परिचय: साइड लोडिंग का छिपा हुआ खतरा

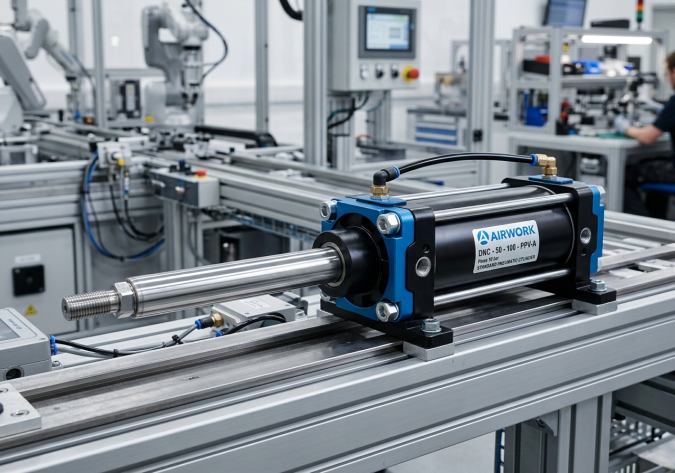

B2B औद्योगिक स्वचालन में, DNC श्रृंखला के मानक सिलेंडर एक कार्यक्षम सिलेंडर हैं, जो व्यापक रूप से स्वीकृत ISO 15552 मानक के अनुरूप डिज़ाइन किए गए हैं। ये टाई-रॉड या प्रोफाइल-ग्रूव सिलेंडर भारी कार्यों के लिए धकेलने और खींचने के कार्यों के लिए आदर्श हैं। हालाँकि, कई वास्तविक दुनिया के मशीन डिज़ाइनों में, सिलेंडरों को गलत तरीके से पार्श्व या विकर्ण बलों के अधीन किया जाता है। इन्हें पार्श्व भार कहा जाता है।

वायुचालित सिलेंडर मूल रूप से अक्षीय (सीधी रेखा) बलों के लिए डिज़ाइन किए गए हैं। जब एक विस्तारित पिस्टन रॉड पर पार्श्व बल कार्य करते हैं, तो वे एक वक्रण आघूर्ण उत्पन्न करते हैं। सटीक गणनाओं के बिना, यह वक्रण आघूर्ण स्टील के पिस्टन रॉड की यील्ड शक्ति को पार कर सकता है, जिससे स्थायी विरूपण (वक्रता) होता है और आंतरिक सील तथा गाइड बुश को नष्ट कर दिया जाता है। AIRWORK, औद्योगिक वायुचालित घटकों के शीर्ष-स्तरीय निर्माता, इन आपदात्मक विफलताओं को रोकने के लिए विश्लेषणात्मक ढांचा और इंजीनियरिंग समाधान प्रदान करता है।

अत्यधिक पार्श्व भार के यांत्रिक परिणाम

DNC श्रृंखला सिलेंडर के अंदर साइड लोड के तहत क्या होता है, यह B2B खरीद प्रबंधकों और पैनल निर्माताओं के लिए आवश्यक है:

• रॉड बेयरिंग का क्षरण: सिलेंडर के सामने के कैप में रॉड बेयरिंग (या गाइड बुश) का उद्देश्य पिस्टन रॉड को मार्गदर्शन प्रदान करना होता है। साइड लोड के कारण रॉड इस बेयरिंग के एक ओर भारी दबाव में आ जाता है, जिससे तीव्र क्षरण, घर्षण और ऊष्मा उत्पादन होता है।
• पिस्टन सील का ऑफ-सेंटर होना: जब रॉड पार्श्व रूप से विक्षेपित होता है, तो आंतरिक पिस्टन भी झुकने के लिए बाध्य हो जाता है। इससे पिस्टन सील विकृत हो जाती है, जिसके एक ओर एक अंतराल बन जाता है, जो आंतरिक बायपास रिसाव, ड्रिफ्ट और दबाव हानि का कारण बनता है।
• सिलेंडर बैरल का स्कोरिंग: जब पिस्टन झुकता है, तो वह पहने जाने वाला रिंग या पिस्टन का धातु का शरीर सीधे आंतरिक एल्युमीनियम बैरल की दीवार के संपर्क में आ सकता है, जिससे बोर पर स्कोरिंग होती है और सिलेंडर स्थायी रूप से खराब हो जाता है।
• स्थायी रॉड वक्रता: यदि पार्श्व बल पिस्टन रॉड के पदार्थ (आमतौर पर कार्बन स्टील जिस पर हार्ड-क्रोम प्लेटिंग की गई हो या स्टेनलेस स्टील) की यांत्रिक लोचदार सीमा को पार कर जाता है, तो रॉड स्थायी रूप से वक्र हो जाएगा, जिससे सिलेंडर अवरुद्ध हो जाएगा।

पार्श्व भार की गणना के लिए मूल इंजीनियरिंग चर

DNC श्रृंखला के सिलेंडरों के लिए पार्श्व भार की गणना करने के लिए, आपको चार महत्वपूर्ण पैरामीटर एकत्र करने होंगे:

• पैरामीटर 1: पिस्टन रॉड का व्यास (d)। सामान्य DNC सिलेंडरों में बोर के आकार के आधार पर मानक रॉड व्यास होते हैं। उदाहरण के लिए, एक DNC-50 सिलेंडर (50 मिमी बोर) में आमतौर पर 20 मिमी व्यास का रॉड होता है, जबकि DNC-100 में 25 मिमी या 32 मिमी का रॉड होता है।
• पैरामीटर 2: विस्तारित स्ट्रोक लंबाई (S)। स्ट्रोक जितना लंबा होगा, पार्श्व भार का लीवर आर्म (वक्रण आघूर्ण) उतना ही अधिक होगा। 300 मिमी से अधिक स्ट्रोक लंबाई वाले सिलेंडर पार्श्व भार की विफलता के प्रति अत्यधिक संवेदनशील होते हैं।
• पैरामीटर 3: सिलेंडर माउंटिंग शैली। सिलेंडर को किस प्रकार सुदृढ़ रूप से स्थापित किया जाता है, यह उसकी दृढ़ता को बहुत प्रभावित करता है। एक कठोर फ्रंट फ्लैंज माउंट, एक रियर क्लीविस पिवट माउंट की तुलना में पार्श्व भार का अधिक प्रभावी विरोध करता है, जो एक कब्जे वाली बीम की तरह व्यवहार करता है।
• पैरामीटर 4: रॉड कनेक्शन प्रकार। कठोर थ्रेड कनेक्शन किसी भी असंरेखण या पार्श्व बल को सीधे पिस्टन रॉड पर 100 प्रतिशत स्थानांतरित करते हैं, जबकि गोलाकार जॉइंट या फ्लोटिंग जॉइंट थोड़े कोणीय विचलन की अनुमति देते हैं, जिससे बंकन बलों का उदासीनीकरण हो जाता है।

विक्षेप और बंकन की चरणबद्ध गणितीय गणना

एक पिस्टन रॉड को कैंटिलीवर बीम के रूप में मानते हुए (जो एक कठोर रूप से माउंट किए गए सिलेंडर का प्रतिनिधित्व करता है, जिसका रॉड बाहर निकला हुआ है और जिसके स्वतंत्र सिरे पर एक बिंदु पार्श्व भार लग रहा है), हम क्लासिकल संरचनात्मक यांत्रिकी का उपयोग करते हैं। कैंटिलीवर बीम पर एक बिंदु भार (F) के अधीन विक्षेप (y) की मानक गणना इस सूत्र का उपयोग करके की जाती है:

y = (F × L³) ÷ (3 × E × I)

जहाँ:

• y मिलीमीटर में रॉड विक्षेप है।
• F पार्श्व भार न्यूटन (N) में है।
• L छड़ की असमर्थित विस्तारित लंबाई मिलीमीटर में है। व्यवहार में, यह स्ट्रोक लंबाई और सामने के कैप से छड़ के सिरे तक की दूरी का योग होती है।
• E छड़ के पदार्थ का प्रत्यास्थता गुणांक है। मानक इस्पात के लिए, E लगभग 200,000 न्यूटन प्रति वर्ग मिलीमीटर (N/मिमी²) है।
• I ठोस वृत्ताकार पिस्टन छड़ का क्षेत्र जड़त्व आघूर्ण है। वृत्ताकार अनुप्रस्थ काट के लिए, सूत्र है:

I = (π × d की घात 4) ÷ 64

जहाँ d पिस्टन छड़ का व्यास मिलीमीटर में है।

आइए DNC-50 सिलेंडर के लिए 20 मिमी पिस्टन छड़ के लिए जड़त्व आघूर्ण (I) की गणना करते हैं:

• I = (3.14159 × 20 की घात 4) ÷ 64 = 7,854 मिमी⁴।

अब, मान लीजिए कि सिलेंडर की स्ट्रोक लंबाई (L) 300 मिमी है और यह पूर्ण विस्तार पर 100 न्यूटन के पार्श्व बल (F) के अधीन है। हम अपेक्षित विचलन (y) की गणना कर सकते हैं:

• y = (100 N × 300 की घात 3) ÷ (3 × 200,000 × 7,854)
• y = (100 × 27,000,000) ÷ (4,712,400,000)
• y = 2,700,000,000 / 4,712,400,000 = 0.573 मिलीमीटर।

उच्च-परिशुद्धता स्वचालन में, 0.573 मिमी का विक्षेप अत्यंत खतरनाक है। इससे तेज़ी से बेयरिंग विफलता और आंतरिक सील रिसाव होने की संभावना बहुत अधिक है। उद्योग के मानकों के अनुसार, मानक संचालन के लिए अधिकतम रॉड विक्षेप को 0.15 मिमी से कम रखना चाहिए। अतः, 300 मिमी स्ट्रोक के लिए 100 न्यूटन का पार्श्व भार अस्वीकार्य है। इस समस्या के समाधान के लिए, आपको या तो स्ट्रोक को कम करना होगा, या रॉड के व्यास को बढ़ाना होगा, या एक बाह्य गाइड स्थापित करना होगा।

निर्माता के भार आरेखों का उपयोग (त्वरित B2B विधि)

चूँकि प्रत्येक डिज़ाइन के लिए हस्तचालित गणना करना समय लेने वाला हो सकता है, AIRWORK हमारे DNC श्रृंखला सिलेंडरों के लिए इंजीनियर्ड पार्श्व भार ग्राफ़ प्रदान करता है। ये वक्र प्रत्येक बोर आकार के लिए Y-अक्ष पर अधिकतम अनुमेय पार्श्व भार (न्यूटन में) को X-अक्ष पर विस्तारित स्ट्रोक लंबाई (मिलीमीटर में) के विरुद्ध आलेखित करते हैं।

इन चार्ट्स का उपयोग करते समय, स्थैतिक भार के लिए कम से कम 1.5 और गतिशील/प्रभाव भार के लिए 3.0 का सुरक्षा गुणक सदैव लागू करें। यदि आपके संचालन पैरामीटर आपके चुने हुए सिलेंडर के लिए वक्र के ऊपर स्थित हैं, तो आपको अपने यांत्रिक डिज़ाइन में संशोधन करना होगा।

पार्श्व भार के तहत रॉड वक्रता को रोकने के लिए उद्योग-सिद्ध समाधान

यदि आपका यांत्रिक डिज़ाइन निर्धारित करता है कि पार्श्व बल अपरिहार्य हैं, तो अपने DNC सिलेंडर की रक्षा के लिए इन इंजीनियरिंग रणनीतियों का उपयोग करें:

• गाइड यूनिट्स पर मानकीकरण करें: AIRWORK भारी ड्यूटी FENG और HLQ श्रृंखला के स्लाइड गाइड प्रदान करता है, जो DNC सिलेंडर शरीर पर क्लैम्प करते हैं। इन यूनिट्स में रैखिक बॉल बेयरिंग के माध्यम से गुजरने वाले दो बाहरी स्टील शाफ्ट होते हैं। बाहरी शाफ्ट पूर्णतः पार्श्व भार को अवशोषित करते हैं, जिससे पिस्टन रॉड पूरी तरह से पार्श्व बलों से अलग हो जाता है।
• स्व-संरेखण कपलर्स की स्थापना करें: पिस्टन रॉड के सिरे पर एक स्व-संरेखण रॉड कपलर (फ्लोटिंग जॉइंट) को थ्रेड किया जाना चाहिए। यह जॉइंट 5 डिग्री तक के कोणीय विसंरेखण और 2 मिमी तक के समानांतर विसंरेखण की अनुमति देता है। इसके द्वारा कनेक्शन को घुमाने की अनुमति देकर, यह पिस्टन रॉड पर पार्श्व भार और बेंडिंग आघूर्ण के संचरण को रोकता है।
• डबल-रॉड सिलेंडर का उपयोग करें: ऐसे अनुप्रयोगों के लिए जहां रैखिक मार्गदर्शन की आवश्यकता होती है लेकिन स्थान सीमित होता है, डबल-रॉड या मल्टी-माउंट ट्विन-रॉड सिलेंडर का चयन करें। डबल-रॉड विन्यास स्वतः ही पार्श्व भार को दो संपर्क बिंदुओं पर वितरित करता है, जिससे बेंडिंग के प्रतिरोध में दोगुनी वृद्धि हो जाती है।
• सिलेंडर बोर और रॉड के आकार में वृद्धि करें: यदि उपरोक्त में से कोई भी विकल्प संभव नहीं है, तो सिलेंडर को सीधे ओवरसाइज़ कर दें। DNC-50 से DNC-63 में अपग्रेड करने पर पिस्टन रॉड का व्यास 20 मिमी से 25 मिमी तक बढ़ जाता है। चूंकि जड़त्व आघूर्ण व्यास की चौथी घात के अनुपात में बढ़ता है, इसलिए यह छोटा सा अपग्रेड बेंडिंग प्रतिरोध में 140 प्रतिशत से अधिक की वृद्धि करता है।

निष्कर्ष: AIRWORK के साथ अपने स्वचालित डिज़ाइनों को अनुकूलित करें

DNC श्रृंखला के मानक सिलेंडरों के संचालन आयुष्य को बढ़ाने के लिए पार्श्व भारों की सटीक गणना और प्रबंधन करना महत्वपूर्ण है। AIRWORK के उच्च-परिशुद्धता वाले वायु द्वारा संचालित भागों का चयन करने और बाह्य गाइड या स्व-संरेखण जोड़ों को एकीकृत करने से, B2B डिज़ाइनर छड़ वक्रता की विफलताओं को समाप्त कर सकते हैं और रखरखाव लागत को कम कर सकते हैं।

अपनी अगली स्वचालन परियोजना के आकार को सही ढंग से निर्धारित करने के लिए jzpnu.com पर हमारे इंटरैक्टिव CAD कॉन्फ़िगरेटर्स और तकनीकी पार्श्व भार दस्तावेज़ीकरण का अन्वेषण करें।
