Introduction : le cœur stratégique de l’automatisation industrielle

Dans le paysage en constante évolution de l’automatisation industrielle, les systèmes pneumatiques restent la colonne vertébrale d’une fabrication efficace. Pour les acheteurs B2B et les responsables des achats, la sélection des composants appropriés — notamment des actionneurs et vannes pneumatiques — n’est pas seulement une exigence technique, mais un investissement stratégique. Ces composants déterminent la vitesse, la précision et l’efficacité énergétique de toute la chaîne de production.

Ce manuel offre une analyse approfondie des éléments essentiels de ces composants, allant au-delà des caractéristiques superficielles pour explorer les subtilités techniques garantissant le fonctionnement de vos lignes de production avec une précision maximale et une perturbation minimale. Chez AIRWORK (Zhejiang Jinzhi Pneumatic Technology Co., Ltd.), nous considérons qu’un acheteur bien informé est notre meilleur partenaire.

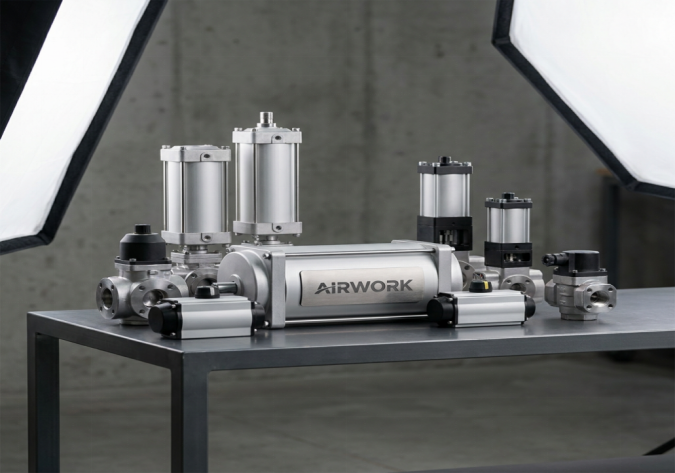

1. Actionneurs pneumatiques : Le muscle du système

A actionneur pneumatique est un dispositif qui convertit l’énergie potentielle de l’air comprimé en mouvement mécanique. Pour un acheteur B2B, comprendre la distinction entre les différents types est essentiel afin d’adapter le composant aux exigences physiques spécifiques de l’application.

Actionneurs linéaires (vérins pneumatiques)

Les actionneurs linéaires produisent un mouvement en ligne droite. Ils constituent le type le plus courant et comprennent plusieurs conceptions spécialisées :

• Vérins à simple effet : ils utilisent l’air comprimé pour effectuer un mouvement dans un sens uniquement, le retour étant assuré par un ressort interne. Ils conviennent parfaitement aux tâches simples présentant un faible risque pour la sécurité, telles que le serrage ou l’éjection.
• Vérins à double effet : Ces vérins utilisent de l'air pour la sortie et le rentrée du piston, offrant un contrôle total et une puissance dans les deux sens. Ils constituent la « norme or » pour la plupart des tâches d’automatisation industrielle.
• Vérins sans tige : Idéaux pour les applications à longue course où l’espace est limité. Comme le piston se déplace à l’intérieur de la longueur du corps du vérin, ils nécessitent 50 % moins d’espace qu’un vérin classique à tige pour une course identique.
• Vérins compacts (séries SDA/CQ2) : Conçus pour les courses courtes dans des espaces extrêmement restreints, par exemple dans les machines d’assemblage électronique ou les machines textiles.

Actionneurs rotatifs

Lorsqu’une application exige un mouvement de rotation ou de pivotement (par exemple, l’ouverture d’une vanne à boisseau sphérique ou la rotation d’un bras robotique), on utilise des actionneurs rotatifs. Ceux-ci sont généralement proposés en version crémaillère-pignon ou à ailette, assurant un déplacement angulaire précis, souvent de 90° ou de 180°.

2. Distributeurs pneumatiques : Le cerveau du circuit

Si les actionneurs sont les muscles, les vannes sont le cerveau. Elles régulent la direction, le débit et la pression de l’air, déterminant précisément quand et comment les actionneurs se déplacent.

Vannes de commande directionnelle (DCV)

Elles sont classées selon leur nombre de « voies » et de « positions ». Par exemple, une vanne 5/2 voies possède cinq orifices et deux positions.

• vannes 3/2 voies : utilisées pour commander des vérins à simple effet.
• vannes 5/2 voies : la norme pour commander des vérins à double effet.
• vannes 5/3 voies : dotées d’une position centrale « neutre ». Celle-ci est essentielle pour la sécurité : en cas de coupure d’alimentation, une vanne 5/3 peut verrouiller le vérin en position (centre fermé) ou lui permettre de se déplacer librement (centre d’échappement).

Méthodes d’actionnement

• Actionnées par électroaimant : commandées par un signal électrique. Pour les acheteurs B2B, il est essentiel de spécifier la tension correcte (CC 24 V, CA 110 V, CA 220 V) et le type de connecteur (DIN ou fil sortant) afin d’assurer la compatibilité du système.
• Piloté : utilise un petit signal d'air pour déplacer une tige de commande plus grande. Cette conception est idéale pour les applications à haut débit, où un électroaimant de petite taille ne disposerait pas de la force nécessaire pour déplacer la grande tige de commande interne.
• Manuel/Mécanique : actionné par des leviers, des boutons ou des pédales. Ces dispositifs sont principalement utilisés lors de la mise en service, des arrêts d'urgence ou sur des machines simples fonctionnant manuellement.

3. Spécifications techniques pour une sélection professionnelle

Lors de l'examen d'un devis ou d'une fiche technique, recherchez ces paramètres de performance critiques :

1. Débit (Cv ou L/min) : ce paramètre détermine la vitesse à laquelle l'air peut remplir le vérin. Une vanne dont le débit est trop faible entraînera un mouvement lent de votre vérin à haute vitesse.

2. Plage de pression : la plupart des composants standards fonctionnent entre 1,5 et 8 bar. Les applications à haute pression nécessitent des variantes spécialisées « Haute résistance ».

3. Cycle de service : dans les usines à forte cadence, les vannes doivent être certifiées « Service continu » (ED 100 %). Cela garantit que les bobines électromagnétiques ne surchaufferont pas lors d’un fonctionnement 24 heures sur 24, 7 jours sur 7.

4. Temps de réponse : Dans le tri à grande vitesse, une différence de 5 millisecondes dans le temps de réponse d’une vanne peut faire la différence entre un tri réussi et un blocage du système.

4. Cas d’usage industriels et intégration système

Cas d’usage : Atelier de carrosserie automobile

Sur les lignes de soudage automobile, les vérins doivent exercer une force considérable pour maintenir les tôles d’acier en position. Dans ce contexte, des vérins conformes à la norme ISO 15552 (série DNC) sont associés à des électrovannes haute débit de la série 4V. Ces électrovannes sont souvent montées sur des « collecteurs » afin de centraliser la commande et de simplifier le câblage électrique du robot.

Cas d’usage : Conditionnement pharmaceutique

Dans les environnements de salle blanche, l’accent est mis sur l’hygiène et la qualité de l’air. Les actionneurs sont souvent fabriqués en acier inoxydable et lubrifiés avec des graisses alimentaires. Les électrovannes sont installées dans un coffret « sec », à l’écart de la zone soumise au nettoyage sous pression, et raccordées aux actionneurs par de longues sections de tuyauterie antimicrobienne.

5. Critères de sélection B2B : Passer du critère du prix à celui de la valeur

L'achat de composants pneumatiques doit reposer sur le coût total de possession (CTP). Une vanne bon marché qui tombe en panne après 1 million de cycles est nettement plus coûteuse qu'une vanne haut de gamme qui dure 50 millions de cycles.

• Interchangeabilité : assurez-vous que les composants respectent les normes ISO ou VDMA. Cela évite le « verrouillage fournisseur » et facilite à votre équipe de maintenance l'approvisionnement de pièces à l'échelle mondiale.
• Certifications et conformité : recherchez les certifications CE, RoHS et ISO 9001:2015 afin de garantir que les produits répondent aux normes de sécurité et de qualité.
• Assistance technique : le fournisseur fournit-il des fichiers CAO 3D ? Peut-il vous aider à concevoir le circuit pneumatique ? AIRWORK propose un soutien technique complet afin d'aider nos clients B2B à optimiser leurs conceptions.

Conclusion : un partenariat au service de la réussite en automatisation

Comprendre la synergie entre les actionneurs et les vannes est la clé de la conception d’un système pneumatique haute performance. En sélectionnant des composants non seulement de haute qualité, mais aussi parfaitement adaptés aux exigences techniques de l’application, les acheteurs B2B peuvent garantir une fiabilité et une efficacité à long terme. Chez AIRWORK, nous nous engageons à fournir des actionneurs haute précision et des vannes réactives qui alimentent l’industrie moderne. Que vous construisiez une nouvelle machine ou que vous modernisiez une ligne existante, notre équipe technique est à votre disposition pour vous guider vers la solution pneumatique optimale.
