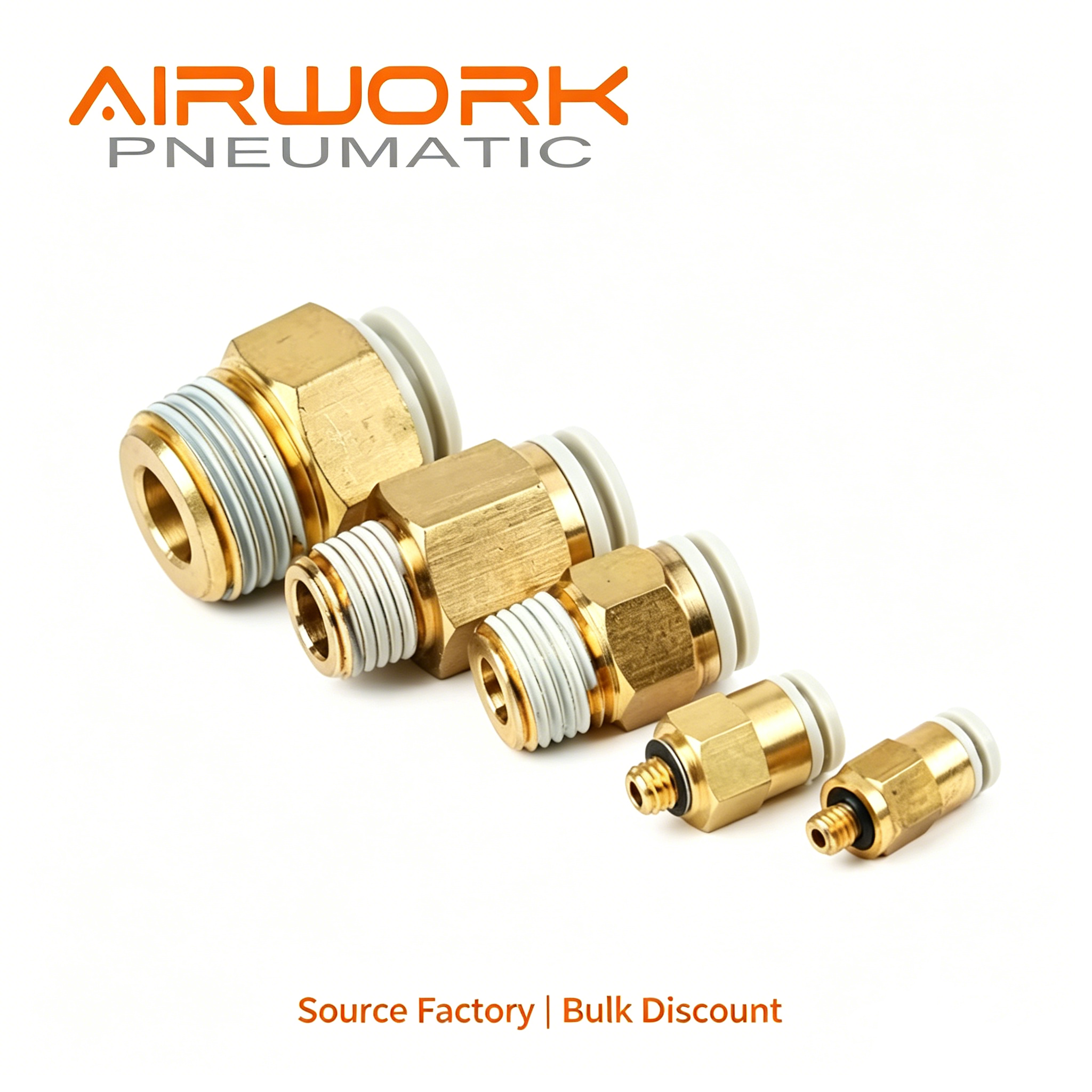

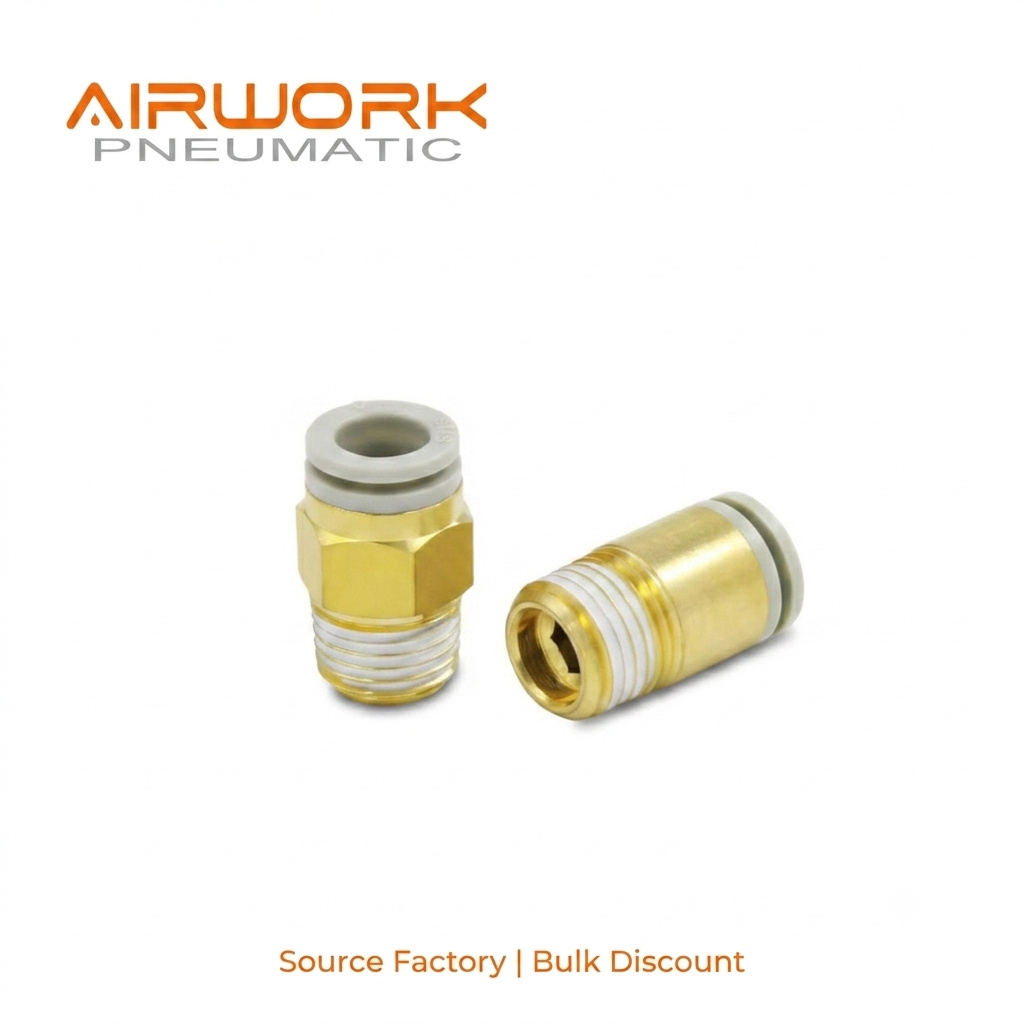

OEM-Fabrikdirekt KQ2H04 4 mm Einhand-Druckluftverbinder-Hersteller, gerades Verbinderstück, kompatibel mit SMC, Großhandel
Die KQ2H04-Serie ist ein Premium-Einhand-Pneumatikanschluss für sofortige, leckfreie Rohrverbindungen. Mit einer hochpräzisen Edelstahl-Fangklaue und einer ovalen Freigabetaste mit geringem Betätigungskraftaufwand gewährleistet er sichere Verbindungen für 4-mm-Rohre. Sie ist vollständig austauschbar mit SMC-Standards und somit die ideale Wahl für kompakte industrielle Automatisierungssysteme.
- Übersicht
- Empfohlene Produkte
Detaillierte Beschreibung des Produkts:
Als Quellfabrik bieten wir die KQ2H04-Serie als kostengünstige, leistungsstarke Alternative zu namhaften pneumatischen Armaturen an. Diese gerade männliche Anschlüsse sind für Zuverlässigkeit über Millionen von Schaltzyklen ausgelegt. Die innere Konstruktion verfügt über eine hochwertige NBR-Dichtung, die ihre Integrität vom Vakuum bis zu 1,0 MPa bewahrt.
Unsere KQ2H04-Serie wird nach strengen industriellen Toleranzen hergestellt und gewährleistet so eine 100-prozentige Kompatibilität mit der SMC-KQ2-Serie. Ob Sie als OEM-Maschinenbauer oder als Instandhaltungsprofi tätig sind – unsere Armaturen bieten die zuverlässige „Einbau-und-vergessen“-Funktion, die für moderne Hochgeschwindigkeitsfertigungslinien erforderlich ist. Durch den direkten Einkauf vom Werk profitieren Sie von Mengenrabatten, konsequenter Qualitätskontrolle und schneller Lieferung.
Anwendung Branchen
1. Pneumatische Rohrleitungen und SPS-Schränke — Druckluftleitungen zu Ventilen, Zylindern und Reglern
2. Allgemeine Automatisierung und Montagelinien — schnelle Schlauchverbindungen zwischen Magnetventilen und Stellgliedern
3. Verpackungsmaschinen – Rohrleitungen für Versiegelungs-, Etikettier- und Füllstationen
4. Halbleiter- und Reinraumausrüstung – kupferfreie / vollständig kunststoffbasierte Ausführung für Wafer- und FPD-Handlingslinien
5. Medizinische und pharmazeutische Geräte – kompakte Druckluftleitungen für Analysatoren und Prüfgeräte
6. Textil- und Druckmaschinen – Druckluftleitungen für Spann-, Blas- und Schneideeinheiten
7. Materialhandhabung und Robotik – Greifer- und Vakuumleitungen
8. Holzbearbeitung und Steinverarbeitung – Druckluftleitungen zum Entstauben und Spannen
9. Allgemeine Werkstattpflege – Reparatur, Nachrüstung und neue pneumatische Installationen
Produktmerkmal:
1. Sofortige Ein-Tasten-Verbindung: Ermöglicht sofortiges, werkzeugloses Einschieben und Lösen des Schlauchs und beschleunigt dadurch Montage- und Wartungsabläufe erheblich.
2. Ergonomischer ovaler Entriegelungsknopf: Die einzigartige ovale Form erfordert weniger manuelle Kraft zum Lösen des Schlauchs, verhindert Ermüdung der Finger und sorgt für einfacheres Handling auch in engen Bauräumen.
3. Sicherer Edelstahl-Griff: Verfügt über eine hochpräzise Greifklaue, die den Schlauch fest umschließt und selbst bei hohen Druckbedingungen eine sichere, vibrationsfeste Verbindung gewährleistet.
4. Galvanische Nickelplattierung: Alle Messingkomponenten sind mit Nickel beschichtet, um eine hervorragende Korrosionsbeständigkeit und ein professionelles Erscheinungsbild zu gewährleisten – geeignet für verschiedene industrielle Umgebungen.
5. Kompaktes und leichtes Design: Ideal für hochdichte Rohrleitungen und miniaturisierte Automatisierungssysteme, bei denen Raumoptimierung und Gewichtsreduktion entscheidend sind.
6. Vielseitig Rohr Kompatibilität: Vollständig optimiert für die Verwendung mit Polyurethan-(PU-), Nylon- und Weich-Nylon-Schläuchen; bietet 100 %ige Austauschbarkeit mit der SMC-KQ2-Serie.
Spezifikation：
| Serie | KQ2-Serie |
| Bohrgröße | ø2, 3,2, 4, 6, 8, 10, 12, 16 mm |
| Flüssigkeitstyp | Druckluft / Wasser |
| Körpermaterial | Messing |
| Versiegelungsverfahren | Dichtmittel (R-Gewinde) / Dichtung (M-Gewinde) |
| Umgebungs- und Medientemperatur | –5 °C bis 60 °C (Wasser: 0 °C bis 40 °C) |
| Beweisdruck | 3.0 Mpa |
| Betriebsdruck | –100 kPa bis 1,0 MPa (145 psi) |
| Mindestbestellmenge | 10 |
| Lieferzeit | 5-7 Tage |
| Garantie | 1 Jahr |
| Zahlungsweise | PayPal; T/T; L/C; D/P |
Anpassungsoptionen
Anpassungsoption |
Optionen & Details |
Lieferzeit |
Außendurchmesser des Rohrs |
Standard: Ø 4 mm. Optionen: Ø 3,2 / 6 / 8 / 10 / 12 / 16 mm, Zoll 1/8″ – 1/2″ |
3–5 Tage |
Verbindungsgewinde |
Standard: ohne Gewinde (Kupplung). Optionen: M5 / M6, Rc / R 1/8″ – 1/2″, G (BSPP), NPT – männlich / weiblich |
3–5 Tage |
Körperform |
Standard: gerade Verbindung. Optionen: Winkelstück, T-Stück, Reduzierstück, Durchgangsstutzen, männlicher Verbinder – 51 Ausführungen verfügbar |
3–5 Tage |
Körpermaterial |
Standard: PBT-Harz. Optionen: PBT + Messing (elektrolos vernickelt), vollständig harzbasiert und kupferfrei (Reinraum), Edelstahl |
5–7 Tage |
Upgrade des Dichtungswerkstoffs |
Standard: NBR. Optionen: Viton/FKM (hohe Temperatur), HNBR, EPDM (lebensmittelgeeignete Wasserleitungen) |
5–7 Tage |
Variante für hohe Temperaturen |
FKM-Dichtungen + hochtemperaturbeständiger Körper – zugelassen bis 150 °C |
7 – 10 Tage |
Variante für niedrige Temperaturen |
Kalttemperatur-Dichtungen – zugelassen bis -40 °C |
7 – 10 Tage |
Druckvariante |
Standard: Vakuum bis –1 MPa. Optionen: Hochdruckausführung bis 1,5 MPa |
5–7 Tage |
Lösetyp |
Standard: Druckfreigabering. Optionen: Hülsenverriegelung (Anti-Entkopplung) für Anwendungen mit starker Vibration |
5–7 Tage |
Fadenmasseschlussmittel |
Standard: ohne Dichtmittel. Optionen: vorappliziertes Dichtmittel / Dichtungsart für direktes Einschrauben |
3–5 Tage |
Karosseriefarbe |
Standard: schwarz / weiß. Optionen: Sonderfarbe zur Leitungsidentifikation |
3–5 Tage |
RoHS / Kupferfrei |
Standard: RoHS-konform. Optionen: kupferfreie Vollharz-Ausführung für Halbleiterleitungen |
5–7 Tage |
OEM-Markenbildung |
Individuelle Laserbeschriftung / -gravur am Gehäuse; neutrale oder markengebundene Verpackung |
3–5 Tage |
Produktvorteile
1. Einhand-Einsteckfunktion – Stecken Sie das Rohr ein, und es verriegelt sofort; keine Werkzeuge, kein Gewindedichtband, keine Nachziehmontage erforderlich.
2. Einfache Trennung und Wiederverwendbarkeit – Drücken Sie die Entriegelungshülse, um zu trennen; das Armaturenstück kann mehrfach wiederverwendet werden.
3. Breiter Druckbereich – Vakuum (–100 kPa) bis 1 MPa; Prüfdruck 3 MPa.
4. Kompakt und leicht – platzsparende Konstruktion für dichte Rohrverlegung in Schaltschränken und kleinen Maschinen.
5. Dichtheitsleistung – präzisionsgefertigte Entriegelungsmechanik und hochwertige Dichtungen gewährleisten zuverlässige Abdichtung.
6. Hervorragende Chemikalienbeständigkeit – Gehäuse aus PBT-Harz widersteht Ölen und Reinigungsmitteln; kupferfreie Vollharz-Ausführung für Reinräume erhältlich.
7. Breite Rohrkompatibilität – geeignet für Nylon-, Weichnylon- und Polyurethanrohre; metrische (Ø3,2 / 4 / 6 mm …) und zöllige Größen.
8. 51 Karosserievarianten – gerade Verbindung, Ellbogen, T-Stück, Reduzierstück, Schottanschluss, männliche/weibliche Gewindetypen – eine Serie deckt die gesamte Maschine ab.
9. SMC KQ2-kompatibel – gleiche Abmessungen und Leistung wie die SMC-KQ2-Serie; direkter Ersatz zum Fabrik-Direktpreis.
10. Fabrikdirekter OEM/ODM-Service – niedrige Mindestbestellmengen, kurze Lieferzeiten, individuelle Kennzeichnung und Verpackung.
Anwendung:
1. Industrielle Automatisierung und Montage:
In Hochgeschwindigkeits-Montagelinien versorgen 4-mm-Luftleitungen essentielle Sensoren und Miniaturzylinder mit Druckluft. Der KQ2H04 bietet die zuverlässigen, hochdichten Verbindungen, die für Leitungsverteilerarrays erforderlich sind. Sein Schnellkupplungsdesign ermöglicht es Technikern, Wartungsarbeiten rasch durchzuführen oder Leitungen ohne Ausfallzeit umzukonfigurieren und gewährleistet so eine konsistente pneumatische Logik in Verpackungs- und Fertigungsanlagen.
2. Robotik und End-of-Arm-Tooling:
Präziserobotik erfordert leichte, sichere Luftanschlüsse, die konstanten Bewegungen standhalten können. Der kompakte Sechskantkörper des KQ2H04 und die sichere Edelstahlklammer machen ihn ideal für Roboterhandgelenke und Greifer. Er gewährleistet auch bei schnellen, mehrachsigen Bewegungen eine perfekte Dichtung, sodass pneumatische Saugnäpfe und Aktuatoren mit maximaler Präzision und Kraft arbeiten.
3. Medizinische und Laborautomatisierung:
Sauberkeit und Leckfreiheit sind bei Diagnostikgeräten von entscheidender Bedeutung. Das vernickelte KQ2H04 bietet eine hervorragende chemische Beständigkeit für Laborumgebungen. Seine zuverlässige Druckfestigkeit stellt sicher, dass empfindliche Flüssigkeitshandlingssysteme und automatisierte Testgeräte eine stabile, regulierte Luftdruckversorgung erhalten – eine Voraussetzung für die Genauigkeit empfindlicher medizinischer Messungen.
Installation und Verwendung:
1. Schlauchvorbereitung: Schneiden Sie den 4-mm-Schlauch mit einem professionellen Schlauchschneider sauber und im 90-Grad-Winkel ab. Ein unebener oder schräger Schnitt ist die häufigste Ursache für Luftlecks.
2. Fester Einsteckvorgang: Drücken Sie den Schlauch durch die Entriegelungstaste und die innere Dichtung, bis er den Boden der Armatur erreicht. Sobald der Schlauch korrekt eingesetzt ist, spüren Sie ein deutliches „Anschlaggefühl“.
3. Verriegelungsprüfung: Ziehen Sie nach dem Einstecken vorsichtig am Schlauch nach außen. Die inneren Edelstahlklauen müssen den Schlauch fest umgreifen und jegliche Bewegung oder Verschiebung verhindern.
4. Werkzeuglose Entriegelung: Um die Leitung zu entfernen, drücken Sie die ovale Entriegelungstaste mit zwei Fingern fest und gleichmäßig nach unten und ziehen Sie dann die Leitung glatt aus dem Anschluss.
5. Gewindedichtung: Bei Modellen mit R-Gewinde einfach in den Anschluss einschrauben. Die vorapplizierte Dichtmasse gewährleistet eine dichte Verbindung. Bei M-Gewinden sicherstellen, dass die Dichtung zentriert ist, bevor sie angezogen wird.
Häufig gestellte Fragen
F1. Ist dieses Produkt zu 100 % kompatibel mit SMC-KQ2H04-Anschlüssen?
A1. Ja, unsere Abmessungen und Leistungsdaten entsprechen exakt der SMC-KQ2-Serie, sodass ein direkter Austausch in jeder bestehenden pneumatischen Schaltung möglich ist.
F2. Können diese Anschlüsse auch für Wasserleitungen verwendet werden?
A2. Ja, sie sind sowohl für Druckluft als auch für Wasser geeignet. Bitte stellen Sie sicher, dass die Wassertemperatur 40 °C nicht überschreitet, um die Integrität der internen Dichtungen zu bewahren.
F3. Kann ich kostenlose Muster zum Testen vor einem Großauftrag erhalten?
A3. Selbstverständlich. Wir stellen Muster für Qualitätsprüfungen zur Verfügung.
F4. Bieten Sie OEM/ODM-Dienstleistungen für individuelles Branding an?
A4. Ja! Wir können Ihr Logo mittels Laserdruck auf den sechseckigen Körper aufbringen, die Farbe der Freigabetaste individuell gestalten und markengebundene Einzelhandelsverpackungen bereitstellen, um Ihnen beim Aufbau Ihrer eigenen Marke zu helfen.
F5. Sind Sie ein Handelsunternehmen oder die eigentliche Quellfabrik?
A5. Wir sind eine spezialisierte Quellfabrik für pneumatische Komponenten. Wir verfügen über eine vollständige Produktionslinie, wodurch Sie das beste Preis-Leistungs-Verhältnis und direkten technischen Support erhalten.
F6. Benötigen diese Armaturen Teflonband für die Gewinde?
A6. Nein, unsere R-Gewinde sind bereits mit einer Dichtmasse vorbeschichtet. Sie können sie einfach direkt montieren. Bei M3/M5/M6-Gewinden ist eine Dichtungsscheibe bereits in das Design integriert.
F8. Wie lange beträgt die Lieferzeit?
A8. Normale Modelle: 1–3 Tage, da wir Lagerbestände führen. Für Großaufträge beträgt die Lieferzeit ca. 10–15 Tage.
F8. Wie lange hält es?
A8. Es kann Hunderte Male wieder verbunden werden. Die Lebensdauer hängt von der Qualität des Schlauchmaterials und der Zugkraft ab; ersetzen Sie das Fitting nur bei Auftreten eines Lecks.
F9. Wie pflege ich es?
A9. Drücken Sie die Entriegelungshülse gleichmäßig zusammen und ziehen Sie den Schlauch heraus. Eine regelmäßige Wartung ist nicht erforderlich – halten Sie das Fitting staubfrei und stellen Sie sicher, dass das Schlauchende sauber quadratisch geschnitten und vollständig eingesteckt ist.
