Hvorfor er kravene til strøm-inverters og pneumatiske komponenter så unikke og strenge i medicinske ventilatorer og laboratorieautomatiseringsudstyr?

Medicinske ventilatorer og laboratorieautomatiseringssystemer hører til en specialiseret klasse af livskritisk og højpræcist udstyr. I modsætning til almindelig industriel maskineri, hvor strømeffektivitet og mekanisk kraft er de primære prioriteringer, skal medicinsk og laboratorieudstyr fungere i meget kontrollerede og følsomme menneskelige miljøer. Dette stiller unikke og strenge krav til både elektriske strømsystemer – især strøm-inverters – og pneumatiske strømningskontrolsystemer, såsom proportionale ventiler.

I en hospitals intensivafdeling eller et klinisk laboratorium er patienter og sundhedsprofessionelle omgivet af følsomme elektroniske diagnostik- og diagnosticeringsystemer. I disse miljøer dikterer tre store udfordringer designet af ventilatorer og automatiserede laboratorietilstande:

• Livskritisk, kontinuerlig drift: En medicinsk ventilator må aldrig standse. Hvis den primære vekselstrømsforsyning fra elnettet svigter, skal enheden uden problemer skifte til intern DC-batteristrømforsyning. Dette kræver meget effektive og hurtigtskiftende DC-AC-strømomformere, der levererer ren, ren sinusformet strøm til interne luftkompressorer og mikroblæsere.
• Støjfølsomme miljøer: Kontinuerlig baggrundsstøj i hospitalsafdelinger er dokumenteret til at øge patients stress, forsinke genopretningsprocessen og forstyrre kliniske arbejdsgange. Enhver motor eller pneumatiske ventil, der styres af en omformer, skal derfor fungere med ekstremt lav hørbar støj.
• Uforhandlet bio-kompatibilitet og præcision: Strømningskontrolkomponenter skal levere præcise, gentagelige mikrovolumener af ilt, respirationsluft eller kliniske reagenser. Disse komponenter skal fremstilles af bio-kompatible, ikke-udgivende materialer, der ikke indfører partikler eller kemiske dampe i patientens åndedrætskreds eller prøver.

På grund af disse strenge retningslinjer skal R&D-ingeniører og indkøbschefer omhyggeligt vurdere og specificere både invertere og pneumatiskere valver for at sikre, at de er certificeret i henhold til medicinske og kliniske laboratoriestandards.

Spørgsmål: Hvad er de tekniske krav til valg af strøm-invertere til batteridrevne medicinske ventilatorer og kliniske laboratorieinstrumenter?

Strømomformere i medicinsk udstyr konverterer ikke blot strømmen; de fungerer som den primære forsvarslinje mod elektrisk ustabilitet. Når en ventilators interne mikroblæser eller en laboratorievæskemålerens automatiserede positionsmotor kører, er den afhængig af strøm med høj kvalitet på vekselstrømsform. Når disse systemer udvikles, søger R&D-ingeniører efter flere kritiske ydeevnekriterier for omformere:

• Ren sinusformet udgang: Medicinske omformere skal generere en ren, sinusformet bølge med meget lav samlet harmonisk forvrængning (THD – typisk under 2 %). Omformere med modificeret sinusform er helt uacceptabel, da de genererer elektrisk støj med høj frekvens, hvilket kan få mikroblæsere til at overophede sig, vibrere og fejle for tidligt.
• Elektromagnetisk kompatibilitet (EMC): Ventilatorinvertere skal overholde strenge medicinske EMC-standarder, såsom IEC 60601-1-2. De må ikke udsende elektromagnetisk forstyrrelse (EMI), der kan forringe aflæsninger på nærliggende EKG-apparater eller patientovervågningsudstyr, og de må heller ikke være sårbare over for ekstern EMI.
• Høj konverteringseffektivitet: For at maksimere batterilevetiden under patienttransport eller strømafbrydelser skal invertere fungere med høj energieffektivitet (over 90 %). Hvert procentpoint i tabt effektivitet reducerer direkte den operative batterilevetid.
• Lav akustisk og termisk signatur: Ventilatorinvertere skal anvende avanceret termisk styring. Store, støjende køleventilatorer undgås. I stedet er inverterne designet til at afgive varme via ledning til udstyrets aluminiumschassi, hvilket sikrer en helt lydløs elektrisk konvertering.

Spørgsmål: Hvordan fungerer ultra-lavstøjende, højrespons-proportionale pneumatiske ventiler i ventilator- og laboratorieautomationsystemer, og hvordan opfylder AIRWORK disse krav?

I hjertet af hver ventilator og hver automatiseret analyser er behovet for at styre væsker (luft, ilt eller væskeprøver) med mikrosekundpræcision og absolut stilhed. Traditionelle tænd/sluk-solenoidventiler er for grove til disse anvendelser. I stedet specificerer ingeniører højrespons-proportionalventiler.

Proportionalventiler justerer strømningshastigheden kontinuerligt ved at ændre den elektriske strøm, der tilføres solenoiden. Dette gør det muligt at præcist styre blandingen af luft og ilt i en ventilator og tilpasse strømmen til patientens åndedrætscyklus. I laboratorieautomatisering styres de mikrotryk, der bruges til automatisk pipettering, prøveudlevering og reagensroutning, af disse ventiler.

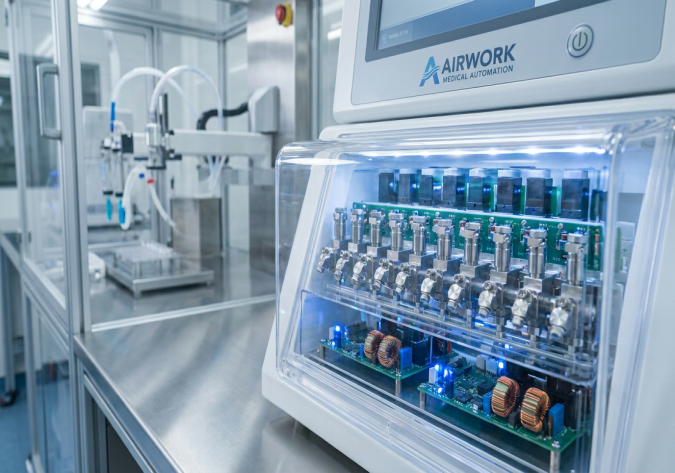

AIRWORK har udviklet specialiserede lavstøj-højrespons-mikroventiler, der imødekommer netop disse kliniske behov:

• Ekstremt lav hørbar støj: Traditionelle ventiler frembringer et tydeligt kliklyd, når den indre armatur rammer ventilsædet. AIRWORK eliminerer dette ved at bruge specialiserede dæmpende elastomere og friktionsoptimerede interne spoler, hvilket holder den hørbare støj under 35 decibel (dBA) under drift.
• Højfrekvente svartider: Vores mikroproportionale ventiler har svartider på under 5 millisekunder. Dette giver en ventilator mulighed for at reagere øjeblikkeligt på en patients spontane indåndingsindsats, hvilket reducerer åndedrætsarbejdet og forbedrer kliniske resultater.
• Præcist strømningskontrol: AIRWORK-ventiler tilbyder ekstremt lav hysteresis (under 3 %) og høj gentagelighed, således at samme elektrisk signal altid resulterer i præcis samme strømningshastighed. Dette er afgørende for laboratorieautomatiseringssystemer, der skal udgive mikrolitermængder væske med høj nøjagtighed.
• Certificerede sikre materialer: AIRWORKs medicinske ventiler fremstilles af FDA-godkendte polymerer, rustfrit stål og medicinske elastomere. De gennemgår ekstraktionstests for at sikre nul partikelemissioner og nul udgivelse af flygtige organiske forbindelser (VOC'er).

Spørgsmål: Hvilke nøglefaktorer skal B2B-indkøbschefer prioritere ved indkøb af komponenter til medicinske og laboratorieautomatiseringssystemer?

Når man håndterer indkøb til medicinske projekter, skal indkøbsdirektører prioritere overholdelse af regler og lovgivning samt langsigtede leverandørers stabilitet. Her er de vigtigste indkøbsovervejelser:

• Internationale certificeringer: Sikr, at alle invertere er certificeret i henhold til IEC 60601-1 (sikkerhed for medicinsk elektrisk udstyr), og at pneumatisk udstyr overholder FDA-vejledninger eller ISO 13485 (kvalitetsstyringssystemer for medicinsk udstyr).
• Sporbarehed og kvalitetskontrol: Ved at købe fra en pålidelig producent som AIRWORK sikres det, at hver enkelt komponent testes individuelt, nummereres og er fuldt sporbare tilbage til de rå materialer. Dette er en afgørende kravspecifikation for revisioner af medicinsk udstyr.
• Levetidspålidelighed: Medicinsk udstyr har ofte en levetid på 10 år eller mere. AIRWORK anvender højtydende, slidstærke tætninger, der er holdbarhedstestet for over 50 millioner cyklusser, hvilket sikrer, at ventilerne fungerer pålideligt i hele udstyrets levetid.
• Teknisk tilpassningsunderstøttelse: Standardkatalogdele passer sjældent til de stramme rumlige begrænsninger i bærbare ventilatorer eller laboratorieinstrumenter. AIRWORK tilbyder dedikeret R&D-teknisk understøttelse til at tilpasse manifold-layout, elektriske tilslutninger og strømningsområder, så integrationen med din inverter og styringshardware bliver problemfri.

Ved at vælge AIRWORK som din enkeltkildepartner for præcisionsstrømningskontrol og mikropneumatik kan medicinske OEM’er fremskynde deres produktudviklingscyklusser, reducere reguleringsmæssige hindringer og sikre, at deres kritiske enheder leverer sikker, stille og yderst pålidelig patientomsorg.
