प्न्यूमैटिक प्रणालियों में, प्रत्येक कनेक्शन बिंदु की अखंडता सीधे तौर पर पूरे संचालन के प्रदर्शन, सुरक्षा और दक्षता को निर्धारित करती है। पुश-टू-कनेक्ट वायु फिटिंग्स संपीड़ित वायु लाइनों में सुरक्षित, रिसाव-मुक्त जोड़ बनाने के लिए ये फिटिंग्स एक अत्यधिक विश्वसनीय और व्यापक रूप से अपनाए गए समाधानों में से एक के रूप में उभरे हैं। इनकी डिज़ाइन धागेदार असेंबली, चिपकाने वाले पदार्थों या जटिल उपकरणों की आवश्यकता को समाप्त कर देती है, जिससे एक ऐसी जोड़ने की विधि प्रदान की जाती है जो दोनों ही तेज़ और यांत्रिक रूप से मज़बूत होती है। वायुचालित उपकरणों के साथ काम करने वाले इंजीनियरों, रखरखाव टीमों और खरीद विशेषज्ञों के लिए यह समझना आवश्यक है कि ये फिटिंग्स रिसाव-मुक्त सील को कैसे प्राप्त करती हैं और उसे बनाए रखती हैं।

की विश्वसनीयता पुश-टू-कनेक्ट वायु फिटिंग्स यह अनियोजित नहीं है — यह एक सावधानीपूर्ण रूप से डिज़ाइन किए गए आंतरिक तंत्र का परिणाम है, जो कई सीलिंग प्रौद्योगिकियों को एकल संकुचित घटक में सम्मिलित करता है। औद्योगिक स्वचालन लाइनों से लेकर खाद्य प्रसंस्करण उपकरण और चिकित्सा वायु आपूर्ति प्रणालियों तक, इन फिटिंग्स पर भरोसा किया जाता है कि वे संपीड़ित वायु को उसी स्थान पर बनाए रखेंगी जहाँ वह होनी चाहिए: ट्यूबिंग के अंदर, आवेदन की ओर गतिमान। यह लेख उनके रिसाव-मुक्त प्रदर्शन के पीछे के इंजीनियरिंग तर्क को समझाता है, उन परिस्थितियों को विश्लेषित करता है जो इस प्रदर्शन का समर्थन करती हैं या उसे चुनौती देती हैं, तथा आपकी प्रणाली के लिए सही फिटिंग का चयन करते समय आपको किन बातों पर ध्यान देना चाहिए।

रिसाव-मुक्त प्रदर्शन के पीछे का आंतरिक तंत्र

ग्रिपिंग रिंग कैसे काम करती है

प्रत्येक के दिल में पुश टू कनेक्ट एयर फिटिंग एक स्टेनलेस स्टील कॉलेट या पकड़ने वाली अंगूठी है। जब कोई ट्यूब फिटिंग बॉडी में डाली जाती है, तो यह कॉलेट ट्यूब की बाहरी सतह को आंतरिक दिशा में उभरी हुई दांतों की श्रृंखला के साथ पकड़ लेती है। इन दांतों की ज्यामिति इस प्रकार डिज़ाइन की गई है कि ट्यूब पर कोई भी अक्षीय खींचने का बल — जैसे कि सिस्टम दाब जो ट्यूब के सिरे के विरुद्ध धकेलता है — वास्तव में दांतों को ट्यूब की दीवार में और गहराई तक काटने के लिए प्रेरित करता है, न कि उसे छोड़ने के लिए।

यह स्व-लॉकिंग व्यवहार रिसाव रोकथाम की पहली और सबसे महत्वपूर्ण परत है। यांत्रिक रूप से स्थिर ट्यूब स्थिति के बिना, कोई भी सील तत्व समय के साथ लगातार कार्य नहीं कर सकता है। पकड़ने वाली अंगूठी सुनिश्चित करती है कि दाब में उतार-चढ़ाव, कंपन या तापीय चक्र के दौरान भी ट्यूब फिटिंग बॉडी से विस्थापित या पीछे की ओर नहीं खिसकती है। यह स्थितिज स्थिरता ही द्वितीयक सीलिंग तत्व को विश्वसनीय रूप से कार्य करने की अनुमति प्रदान करती है।

कोलेट डिज़ाइन के कारण ट्यूब को सम्मिलित करने के लिए न्यूनतम बल की आवश्यकता होती है — आमतौर पर केवल दृढ़ धक्का लगाना पर्याप्त होता है — जबकि ट्यूब को निकालने के लिए रिलीज़ कॉलर को दबाने जैसी जानबूझकर की गई कार्रवाई की आवश्यकता होती है। इस सम्मिलन की सुगमता और धारण शक्ति के बीच की असममिति एक जानबूझकर की गई इंजीनियरिंग पसंद है, जो सीधे रूप से इसकी लीक-मुक्त प्रकृति में योगदान देती है, पुश-टू-कनेक्ट वायु फिटिंग्स .

ओ-रिंग सील और उसकी भूमिका

ग्रिपिंग रिंग के पीछे एक ओ-रिंग स्थित होती है, जो आमतौर पर एप्लीकेशन के आधार पर एनबीआर (नाइट्राइल ब्यूटाडाइन रबर) या ईपीडीएम से बनाई जाती है। जब ट्यूब को पूरी तरह से सम्मिलित किया जाता है, तो यह ओ-रिंग को फिटिंग बॉडी की आंतरिक दीवार और ट्यूब की बाहरी सतह दोनों के विरुद्ध त्रिज्या के अनुदिश संपीड़ित करता है। यह त्रिज्या के अनुदिश संपीड़न एक निरंतर, परिधीय सील बनाता है जो ट्यूब और फिटिंग के बीच से वायु के लीक होने को रोकता है।

इस ओ-रिंग सील की प्रभावशीलता ट्यूब को सही गहराई तक सम्मिलित करने पर निर्भर करती है। अधिकांश पुश-टू-कनेक्ट वायु फिटिंग्स इनकी एक परिभाषित प्रवेश गहराई होती है जो सुनिश्चित करती है कि ट्यूब का सिरा O-रिंग के पार जाकर ग्रिपिंग कॉलेट के साथ पूर्णतः संलग्न हो जाए। आंशिक प्रवेश पुश-फिट वायुमंडलीय प्रणालियों में रिसाव के सबसे आम कारणों में से एक है, जिसी कारण से कई गुणवत्तापूर्ण फिटिंग्स में स्थापना के दौरान ट्यूब पर गहराई के निशान या दृश्य संकेतक शामिल होते हैं।

O-रिंग के सामग्री चयन का भी लंबे समय तक रिसाव-मुक्त प्रदर्शन के लिए काफी महत्व होता है। NBR संपीड़ित वायु प्रणालियों में आमतौर पर पाए जाने वाले पेट्रोलियम-आधारित लुब्रिकेंट्स के प्रति अच्छी प्रतिरोधक क्षमता प्रदान करता है, जबकि EPDM ओजोन, भाप और कुछ रासायनिक वातावरणों के प्रति बेहतर प्रतिरोध प्रदान करता है। सही O-रिंग यौगिक का चयन करने से फिटिंग के सेवा जीवन भर सील की लोच और आकारिक स्थिरता बनी रहती है।

सामग्री की गुणवत्ता और इसका सीलिंग अखंडता पर प्रभाव

फिटिंग शरीर के पदार्थ

शरीर की सामग्री का पुश-टू-कनेक्ट वायु फिटिंग्स दबाव और तापमान परिवर्तन के तहत आकारिक सटीकता बनाए रखने में इसकी महत्वपूर्ण भूमिका होती है। उच्च प्रदर्शन वाले वायुचालित फिटिंग्स के लिए पीतल सबसे व्यापक रूप से उपयोग किया जाने वाला सामग्री है, क्योंकि यह अत्यधिक यांत्रिक कार्यक्षमता, दबाव प्रतिरोध और संक्षारण प्रतिरोध के कारण उत्कृष्ट है। एक उच्च-सटीकता वाले पीतल के शरीर के द्वारा कसे हुए आंतरिक टॉलरेंस बनाए रखे जाते हैं, जिससे ओ-रिंग और कॉलेट डिज़ाइन के अनुसार कार्य कर सकें, यहाँ तक कि उच्च दबाव पर भी।

आक्रामक रसायनों, बाहरी वातावरण या खाद्य-श्रेणी की आवश्यकताओं वाले अनुप्रयोगों के लिए, निकल-लेपित पीतल या स्टेनलेस स्टील के विकल्पों को आमतौर पर निर्दिष्ट किया जाता है। पुश-टू-कनेक्ट वायु फिटिंग्स ये सामग्रियाँ सतही ऑक्सीकरण और संक्षारण के प्रतिरोध करती हैं, जो अन्यथा समय के साथ आंतरिक सीटिंग सतहों को क्षीण कर सकते हैं और धीरे-धीरे सीलिंग प्रदर्शन को समाप्त कर सकते हैं। शरीर की सामग्री का चयन सदैव लंबे समय तक अखंडता सुनिश्चित करने के लिए संचालन वातावरण के अनुरूप होना चाहिए।

बहुलक-शरीर वाले पुश-टू-कनेक्ट वायु फिटिंग्स pA (पॉलीएमाइड) या POM (एसीटैल) से निर्मित किए गए भागों का उपयोग कम दबाव वाले अनुप्रयोगों में भी किया जाता है और ये वजन कम करने तथा रासायनिक प्रतिरोध में लाभ प्रदान करते हैं। हालाँकि, तापीय चक्रीय भार के तहत इनकी आयामी स्थिरता आमतौर पर धातु विकल्पों की तुलना में कम होती है, जिसे विस्तृत तापमान सीमा में लीक-मुक्त प्रदर्शन का मूल्यांकन करते समय अवश्य ध्यान में रखा जाना चाहिए।

ट्यूब संगतता और तैयारी मानक

भले ही सबसे अच्छा पुश-टू-कनेक्ट वायु फिटिंग्स यदि ट्यूबिंग की उचित तैयारी नहीं की गई है, तो लीक-मुक्त कनेक्शन प्राप्त नहीं किया जा सकता है। ट्यूब को साफ़ और सीधे काटा जाना चाहिए — कोई भी बर्र, अंडाकारता (ओवैलिटी) या तिरछा कट ओ-रिंग को समान रूप से सीट करने से रोकेगा और लीक के मार्ग बना देगा। इसी कारण, उद्योग-श्रेणी के ट्यूब कटर्स की सिफारिश आकर्षक रूप से की जाती है, जबकि आरी या कैंची का उपयोग नहीं करना चाहिए।

ट्यूब के बाहरी व्यास की सहिष्णुता भी उतनी ही महत्वपूर्ण है। पुश-टू-कनेक्ट वायु फिटिंग्स विशिष्ट बाहरी व्यास (OD) सहिष्णुता सीमा के भीतर कार्य करने के लिए डिज़ाइन किए गए हैं। जो ट्यूब्स आकार में छोटी होती हैं, वे O-रिंग को अपर्याप्त संपीड़ित करने की अनुमति देती हैं, जिससे सीलिंग बल कम हो जाता है। जो ट्यूब्स आकार में बड़ी होती हैं, वे पूर्ण प्रविष्टि को रोक सकती हैं या प्रविष्टि के समय O-रिंग को क्षतिग्रस्त कर सकती हैं। एक विश्वसनीय, रिसाव-मुक्त परिणाम सुनिश्चित करने के लिए सदैव यह सत्यापित करें कि चुनी गई ट्यूबिंग फिटिंग निर्माता द्वारा निर्दिष्ट बाहरी व्यास (OD) सहिष्णुता के अनुरूप है।

प्रविष्टि क्षेत्र में ट्यूब की बाहरी दीवार की सतह की स्थिति भी चिकनी और खरोंच, खांचों या दूषण से मुक्त होनी चाहिए। सीलिंग क्षेत्र में भी न्यूनतम सतह दोष माइक्रो-रिसाव के मार्ग उत्पन्न कर सकते हैं, जो O-रिंग के चारों ओर से होकर गुज़रते हैं। कुछ इंजीनियर विशेष रूप से शुष्क या धूल भरे वातावरणों में, O-रिंग की रक्षा करने और सील को समझौता किए बिना असेंबली को आसान बनाने के लिए प्रविष्टि से पहले ट्यूब के सिरे पर वायु तंत्र-संगत लुब्रिकेंट की हल्की परत लगाते हैं।

तंत्र का दबाव, तापमान और संचालन स्थितियाँ

दबाव रेटिंग और गतिशील भार प्रबंधन

पुश-टू-कनेक्ट वायु फिटिंग्स इन्हें विशिष्ट अधिकतम कार्यकारी दबाव के लिए रेट किया जाता है, जो आमतौर पर बॉडी सामग्री, ट्यूब के आकार और डिज़ाइन मानक के आधार पर 10 बार से 16 बार के बीच होता है। रेटेड दबाव सीमा के भीतर संचालित होना, लीक-मुक्त प्रदर्शन बनाए रखने के लिए एक मूलभूत आवश्यकता है। तीव्र वाल्व स्विचिंग या वॉटर हैमर प्रभाव के कारण उत्पन्न होने वाले दबाव शिखर क्षणिक रूप से नाममात्र कार्यकारी दबाव को पार कर सकते हैं, और फिटिंग्स का चयन ऐसी पर्याप्त दबाव सुरक्षा सीमा के साथ किया जाना चाहिए जो इन क्षणिक घटनाओं को सील के अवक्षय के बिना संभाल सके।

कंपन एक अन्य कारक है जो पुश-टू-कनेक्ट वायु फिटिंग्स समय के साथ। गतिशील मशीनरी, कंप्रेसर या महत्वपूर्ण यांत्रिक कंपन वाले उपकरणों पर लगाए गए अनुप्रयोगों में, निरंतर गति ट्यूब और फिटिंग बॉडी के बीच सूक्ष्म-गति (माइक्रो-मोशन) का कारण बन सकती है। यह सूक्ष्म-गति ओ-रिंग के क्रमिक क्षरण का कारण बनती है और ग्रिपिंग कॉलेट की पकड़ को ढीला कर सकती है। ऐसे वातावरणों में लीक-मुक्त सेवा जीवन को काफी बढ़ाने के लिए कंपन-प्रतिरोधी कॉलेट डिज़ाइन वाली फिटिंग्स का चयन करना या ट्यूबिंग पर कंपन अवशोषक माउंट्स जोड़ना आवश्यक है।

चक्रीय दाब अनुप्रयोग — ऐसे प्रणाली जो बार-बार दाबित और निर्वातित होती हैं — सीलिंग तत्वों पर दोहराव यांत्रिक तनाव डालती हैं, पुश-टू-कनेक्ट वायु फिटिंग्स उच्च-चक्र अनुप्रयोगों के लिए ओ-रिंग्स के लिए उत्कृष्ट थकान प्रतिरोध और कम संपीड़न सेट मान वाली सामग्री से बनी फिटिंग्स की आवश्यकता होती है। उच्च-चक्र वायुचालित कार्य के लिए दर्जीकृत फिटिंग्स का निर्दिष्ट करना सुनिश्चित करता है कि सीलिंग प्रणाली लाखों दाब चक्रों के दौरान भी प्रभावी बनी रहे और लीक का निर्माण न करे।

तापमान सीमा पर विचार

तापमान O-रिंग इलास्टोमर और फिटिंग बॉडी सामग्री दोनों को ऐसे तरीके से प्रभावित करता है जो सीधे सीलिंग प्रदर्शन को प्रभावित करते हैं। उच्च तापमान पर, इलास्टोमर मुलायम हो जाते हैं और दबाव के अधीन सूक्ष्म रूप से निकल सकते हैं, जिससे उपलब्ध सीलिंग बल में कमी आ जाती है। कम तापमान पर, वे कठोर हो जाते हैं और सीलिंग सतहों पर मौजूद सूक्ष्म अनियमितताओं के अनुरूप बनने की क्षमता खो सकते हैं। पुश-टू-कनेक्ट वायु फिटिंग्स o-रिंग यौगिकों का चयन ऐसे किया जाना चाहिए जो अनुप्रयोग में अपेक्षित पूर्ण तापमान सीमा के लिए अनुमोदित हों।

थर्मल साइक्लिंग — जो कि प्रणाली के संचालन के दौरान गर्म होने और बंद होने के दौरान ठंडा होने के कारण बार-बार होने वाला प्रसार और संकुचन है — फिटिंग असेंबली के भीतर विभिन्न सामग्रियों को अलग-अलग दरों पर आकार में परिवर्तित करता है। धातु के बॉडी और प्लास्टिक की ट्यूबों के तापीय प्रसार गुणांक अलग-अलग होते हैं, और यह अंतरिक गति कई थर्मल साइकिलों के दौरान O-रिंग प्रीलोड को ढीला कर सकती है। उच्च-गुणवत्ता वाली पुश-टू-कनेक्ट वायु फिटिंग्स इन्हें इस अंतराल विस्तार को समायोजित करने के लिए सहनशीलता के साथ डिज़ाइन किया गया है, जबकि तापीय सीमा के दौरान उचित सीलिंग बल को बनाए रखा जाता है।

लीक-मुक्त प्रदर्शन को बनाए रखने के लिए उत्तम स्थापना प्रथाएँ

सही प्रविष्टि तकनीक

लीक-मुक्त क्षमता प्राप्त करने के लिए उचित प्रविष्टि तकनीक आश्चर्यजनक रूप से महत्वपूर्ण है पुश-टू-कनेक्ट वायु फिटिंग्स । ट्यूब को फिटिंग में सीधे एकल दृढ़ गति के साथ धकेला जाना चाहिए, जब तक कि यह यांत्रिक स्टॉप — अर्थात् वह बिंदु जहाँ यह आगे नहीं जा सकता — तक नहीं पहुँच जाता। ट्यूब को कोण पर प्रविष्ट करने से ओ-रिंग का संपीड़न परिधि के एक ओर केंद्रित हो जाता है, जिससे असमान सील बनती है जो लीक होने के प्रवण होती है।

प्रविष्टि के बाद, ट्यूब पर हल्का खींचने का परीक्षण यह पुष्टि करता है कि ग्रिपिंग कॉलेट सक्रिय हो गया है। यदि ट्यूब आसानी से बाहर निकल जाती है, तो इसका अर्थ है कि इसे सही गहराई तक प्रविष्ट नहीं किया गया है और इसे पुनः प्रविष्ट करना होगा। यह सरल सत्यापन चरण, जो केवल एक सेकंड का समय लेता है, वायुचालित प्रणालियों में स्थापना से संबंधित लीक के एक महत्वपूर्ण हिस्से को रोकता है जिनमें पुश-टू-कनेक्ट वायु फिटिंग्स खींच-परीक्षण (पुल-टेस्टिंग) को स्थापना प्रक्रिया के एक मानक भाग के रूप में अपनाना एक उत्तम प्रथा है, जिसे सभी रखरखाव और असेंबली कर्मियों को सूचित किया जाना चाहिए।

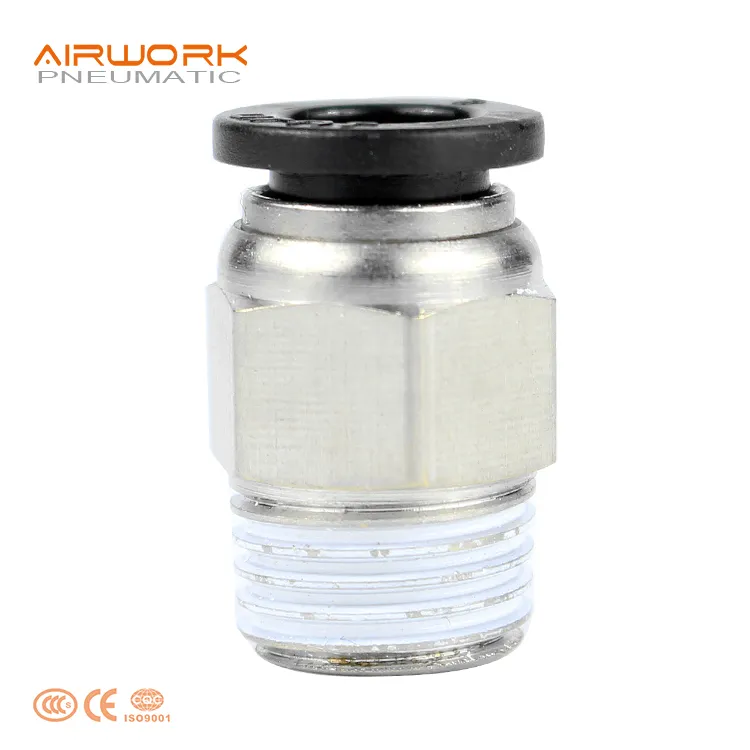

जिन फिटिंग शैलियों में एक सिरे पर धागे (थ्रेड) का संयोजन शामिल होता है — जैसे पुरुष सीधी या कोहनी (एल्बो) विन्यास — उनमें धागे वाले जोड़ को भी उचित रूप से सील करना आवश्यक है। पुरुष धागे पर सही ढंग से लगाई गई PTFE टेप या द्रव धागे सीलेंट, धागे के अंतरापृष्ठ पर रिसाव को रोकती है, जो O-रिंग और कॉलेट प्रणाली द्वारा ट्यूब-पक्ष पर किए गए सीलिंग को पूरक बनाती है। समग्र संयोजन को वास्तव में रिसाव-मुक्त बनाने के लिए दोनों सीलिंग बिंदुओं को सही ढंग से संबोधित करना आवश्यक है।

निरीक्षण, रखरखाव और दीर्घकालिक विश्वसनीयता

यहाँ तक कि अच्छी तरह स्थापित पुश-टू-कनेक्ट वायु फिटिंग्स उन प्रणालियों में नियमित निरीक्षण से लाभ उठाया जा सकता है जहाँ रिसाव के कारण ऊर्जा या सुरक्षा के मामले में गंभीर परिणाम हो सकते हैं। साबुन का घोल या इलेक्ट्रॉनिक रिसाव निर्धारण उपकरण फिटिंग स्थानों पर किसी भी उभरते हुए रिसाव मार्ग का पता लगा सकते हैं, जिससे वे गंभीर स्तर तक न पहुँच पाएँ। वायु चालित फिटिंग्स के लिए एक नियोजित निरीक्षण कार्यक्रम की स्थापना एक लागत-प्रभावी रखरखाव निवेश है, क्योंकि संपीड़ित वायु के रिसाव आमतौर पर किसी सुविधा की कुल ऊर्जा खपत का एक मापने योग्य प्रतिशत निरूपित करते हैं।

जब किसी पुश टू कनेक्ट एयर फिटिंग पर रिसाव का पता लगाया जाता है, तो निदान इस बात से शुरू किया जाना चाहिए कि क्या ट्यूब पूरी तरह से डाली गई है, क्या ट्यूब की सतह क्षतिग्रस्त है, और क्या ओ-रिंग रासायनिक संपर्क या ऊष्मा के कारण क्षीण हो गया है। कई मामलों में, बस ट्यूब को निकालना, उसका निरीक्षण करना और ट्यूब के सिरे को पुनः काटना तथा सही ढंग से पुनः डालना—इससे रिसाव को बिना किसी नए घटक की आवश्यकता के हल कर दिया जा सकता है। यदि ओ-रिंग पर स्पष्ट रूप से कठोरता, दरारें या उत्प्रेरण (एक्सट्रूज़न) दिखाई देती हैं, तो फिटिंग को पूरी तरह से प्रतिस्थापित कर देना चाहिए।

नियोजित प्रतिस्थापन अंतराल के लिए पुश-टू-कनेक्ट वायु फिटिंग्स उच्च-चक्र या कठोर वातावरण अनुप्रयोगों में इन्हें भी विचाराधीन करने योग्य माना जाता है। यद्यपि ये फिटिंग्स लंबे सेवा जीवन के लिए डिज़ाइन किए गए हैं, तथापि इनके इलास्टोमेरिक घटकों का थकान जीवन सीमित होता है। रिसाव के उत्पन्न होने के बाद प्रतिक्रिया देने के बजाय, निर्धारित रखरोट बंद करने के समय फिटिंग्स के प्रतिस्थापन को शामिल करना, निरंतर रिसाव-मुक्त पवन प्रणाली प्रदर्शन को सुनिश्चित करता है और अनपेक्षित अवरोध को कम करता है।

अक्सर पूछे जाने वाले प्रश्न

पुश-टू-कनेक्ट वायु फिटिंग्स में रिसाव का सबसे सामान्य कारण क्या है?

रिसाव का सबसे आम कारण है पुश-टू-कनेक्ट वायु फिटिंग्स ट्यूब का अपूर्ण प्रविष्टिकरण। यदि ट्यूब को फिटिंग में पूरी तरह से धकेला नहीं जाता है जब तक कि वह यांत्रिक स्टॉप तक नहीं पहुँच जाता है, तो ओ-रिंग समान रूप से संपीड़ित नहीं होती है और पकड़ने वाला कॉलेट पूरी तरह से सक्रिय नहीं होता है। प्रविष्टिकरण के तुरंत बाद एक त्वरित खींच-परीक्षण (पुल-टेस्ट) सही सीटिंग की पुष्टि करने और इस समस्या को रोकने का सबसे सरल तरीका है। अन्य सामान्य कारणों में ट्यूब के सिरों पर बर्र (बर्र) या तिरछे कट और रासायनिक असंगतता के कारण ओ-रिंग का क्षरण शामिल हैं।

क्या कनेक्ट करने के लिए धक्का देने वाले वायु फिटिंग्स को डिसकनेक्ट करने के बाद पुनः उपयोग किया जा सकता है?

हाँ, पुश-टू-कनेक्ट वायु फिटिंग्स आमतौर पर इन्हें कई बार इंसर्शन और रिमूवल साइकिल के लिए डिज़ाइन किया जाता है। हालाँकि, प्रत्येक डिसकनेक्शन और रीकनेक्शन साइकिल से ओ-रिंग और ग्रिपिंग कॉलेट में थोड़ा-सा क्षरण होता है। उन अनुप्रयोगों में जहाँ फिटिंग को अक्सर कनेक्ट और डिसकनेक्ट किया जाता है — जैसे उपकरण परिवर्तन के दौरान — ओ-रिंग की स्थिति की नियमित जाँच करना और सीलिंग सतह को ताज़ा और साफ़ बनाए रखने के लिए ट्यूब के सिरे को पुनः काटना अच्छी प्रथा है। जिन फिटिंग्स में दृश्यमान ओ-रिंग क्षरण या कॉलेट विकृति दिखाई दे, उन्हें पुनः उपयोग करने के बजाय प्रतिस्थापित कर देना चाहिए।

क्या कनेक्ट करने के लिए धक्का देने वाले वायु फिटिंग्स सभी प्रकार की पनुमैटिक ट्यूबिंग के साथ काम करते हैं?

पुश-टू-कनेक्ट वायु फिटिंग्स विशिष्ट ट्यूबिंग सामग्री और बाहरी व्यास सहिष्णुता के साथ काम करने के लिए डिज़ाइन किए गए हैं। सबसे आम रूप से संगत ट्यूब सामग्रियों में पॉलीयूरेथेन (PU), पॉलीएथिलीन (PE), नायलॉन (PA) और लचीला PVC शामिल हैं। महत्वपूर्ण आवश्यकता यह है कि ट्यूब का बाहरी व्यास फिटिंग द्वारा निर्दिष्ट सहिष्णुता के भीतर हो, और ट्यूब की दीवार की कठोरता इतनी पर्याप्त हो कि कॉलेट दांत दबाव के तहत विश्वसनीय धारण के लिए सुदृढ़ रूप से पकड़ सकें। अत्यधिक नरम या अत्यधिक लचीली ट्यूबिंग सामग्रियाँ दबाव के तहत विश्वसनीय धारण के लिए पर्याप्त पकड़ सतह प्रदान नहीं कर सकती हैं।

उच्च दबाव अनुप्रयोग के लिए सही पुश-टू-कनेक्ट एयर फिटिंग का चयन कैसे करें?

उच्च दबाव अनुप्रयोगों के लिए, चुनें पुश-टू-कनेक्ट वायु फिटिंग्स पीतल या स्टेनलेस स्टील के शरीरों के साथ, बजाय पॉलिमर शरीरों के, क्योंकि धातु दबाव के अधीन उत्कृष्ट आयामी स्थिरता प्रदान करती है। सुनिश्चित करें कि फिटिंग की दबाव रेटिंग प्रणाली के अधिकतम कार्य दबाव से अधिक है, जिसमें कोई भी क्षणिक शिखर (ट्रांजिएंट स्पाइक्स) भी शामिल हैं। उच्च-दबाव रेटिंग और कम कम्प्रेशन सेट मान वाले ओ-रिंग यौगिकों का चयन करें। उच्च दबाव और कंपन दोनों वाली प्रणालियों के लिए, विशेष रूप से उन फिटिंग्स की तलाश करें जिन्हें गतिशील पवन यांत्रिक (डायनामिक प्न्यूमैटिक) कार्य के लिए उपयुक्त बताया गया हो, क्योंकि ये चुनौतीपूर्ण सेवा स्थितियों के लिए अनुकूलित उन्नत कॉलेट और ओ-रिंग डिज़ाइनों को शामिल करते हैं।
